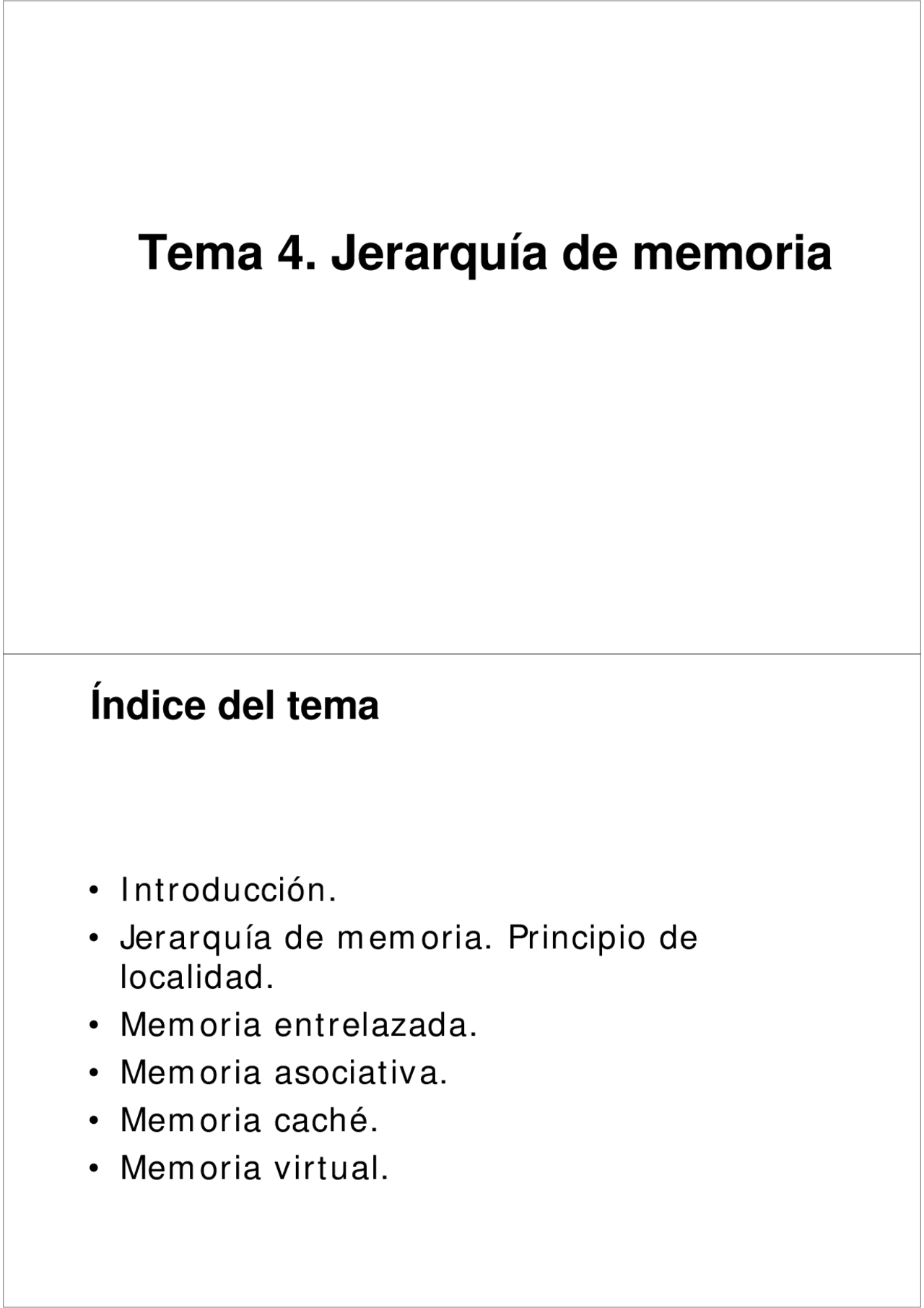

Tema 4. Jerarquía de memoria

Índice del tema

• Introducción.
• Jerarquía de memoria. Principio de

localidad.

• Memoria entrelazada.
• Memoria asociativa.
• Memoria caché.
• Memoria virtual.

Introducción

Introducción al tema

• Conceptos básicos.

• Parámetros del sistema de memoria.

• Configuración básica.

• Expansión de memoria.

Parámetros de la memoria

• Tamaño → capacidad. Se organiza en N

posiciones con M bits cada una (N x M).

Ejemplo: Una memoria de 256 Mbytes está

organizada en 256·2^20 posiciones con 8 bits cada

una: 268.435.456 x 8

• Ancho de banda → número de palabras que

podemos acceder por unidad de tiempo.

Velocidad a la que podemos trabajar con la

memoria.

Ejemplo: Un módulo de memoria DDR400 es

capaz de transferir 8 bytes a una frecuencia de

400 MHz

3200 MB/segundo

Parámetros de la memoria

•Tipos de memoria disponibles:

ƒSRAM: tiempos de acceso de 0.5 – 5ns con un coste de

$4000 a $10,000 por GB.

ƒDRAM tiempos de acceso de 50-70ns con un coste de $

a $200 por GB.

ƒDisco magnético: tiempos de acceso de 5 a 20 millones de

ns a un coste de $0.50 a $2 por GB.

•Las técnicas que veremos en este tema

van encaminadas a aumentar la velocidad

con la que la memoria suministra los datos

al procesador.

•El ideal: obtener una memoria

infinitamente grande y rápida (a coste 0).

Configuración básica

N = 2n^ posiciones de memoria

CS,Chip Select: habilita el funcionamiento del módulo.

OE,Output Enable: habilita la salida de la memoria

(bus de datos bidireccional).

WE,Write Enable: activa la escritura en la memoria.

N x m

WE CS OE

Dato entrada m m Dato salida

Dirección n

Operaciones con memoria

• Lectura de memoria: hay que habilitar CS y OE
• Escritura de memoria: hay que habilitar CS y WE.

El tiempo de acceso será la suma de los tiempos

de setup, hold y ancura del pulso de escritura.

Dirección

OE

CS

Datos

t acceso

Expansión de memoria

• Aumento del tamaño de palabra. Ejemplo: Obtener una

memoria 8 x 8 usando memorias 8 x 4

8 x 4

CS WE OE

A2..A

3

(^4) D3..D

8 x 4

CS WE OE

A2..A

3

(^4) D7..D

8

Dirección

Dato

CS WE OE

3

Expansión de memoria

• Aumento del número de palabras. Ejemplo: Obtener una

memoria 16 x 4 usando memorias 8 x 4.

8 x 4

WE OE CS

(^4) D3..D

8 x 4

WE OE CS

Dirección^4 D3..D

Dato

CS

WE OE

8

4

A2..A

1 3

A A2..A

1

A

3

Ejemplo de expansión de memoria

• Objetivo: obtener una memoria formada

por:

ƒ 512 bytes de memoria RAM en la parte alta

del mapa de memoria

ƒ 8 Kb de memoria ROM en la parte baja.

• Se dispone de bloques de RAM 256 x 4, y

bloques de ROM 2K x 8.

• Dibujaremos el mapa de memoria y la

configuración de las pastillas de memoria.

Ejemplo de expansión de memoria

• 512 bytes + 8 Kbytes

ƒ Bus de datos de 8 bits.

ƒ Bus de direcciones de ⎡log 2 (512+8K)⎤ = 14 bits.

( ¿Por qué?: 512+8k=2^9 +2^13 =2^9 ·(1+2^4 ) )

• Necesitamos RAM 512 x 8 pero tenemos

RAM 256 x 4 → aumento del tamaño de palabra

y del número de palabras.

• Necesitamos ROM 8K x 8 pero tenemos

ROM 2K x 8 → aumento del número de palabras.

Ejemplo: configuración de las pastillas

RAM

256 x 4

CS WE OE

A7..A

D3..D

8

4

RAM

256 x 4

CS WE OE

A7..A

D7..D

8

4

8

Dirección

Dato

CS WE OE

8

RAM 256 x 8

Ejemplo: configuración de las pastillas

RAM 512 x 8

RAM-

256 x 8

CS WE OE

A7..A

D7..D

8

8

RAM-

256 x 8

CS WE OE

A7..A

D7..D

8

8

8

Dirección

Dato

WE OE

8

CS CSRAM A 8

CS CSRAM A 8

A 9 A 10 A 11 A 12 A 13

CSRAM

Ejemplo: configuración de las pastillas

ROM 8K x 8

A10..A

D7..D

ROM-

2K x 8

CS WE OE

10

8

ROM-

2K x 8

CS WE OE

8

10

ROM-

2K x 8

CS WE OE

10

8

ROM-

2K x 8

CS WE OE

8

10

WE OE

CS CS A 13

CS CS A 13

CS CS A 13

CS CS A 13

A 12 A 11

00

01

10

11

CS

CS

CS

CS

Jerarquía de memoria. Principio

de localidad

Introducción

• Técnicas para mejorar la organización

ƒ Entrelazamiento : partición de la memoria

principal en módulos independiente accesibles.

ƒ Memoria cache : memoria pequeña pero más

rápidas que la memoria principal. Busco que

en cada momento almacene un subconjunto

de las palabras de la memoria que preveo

accederá el procesador.

• Memoria asociativa : direccionamiento por

contenido en lugar de posición (acceso en

paralelo).

Principio de Localidad

• Se trata de una propiedad estadística de los

accesos a memoria de un programa:

ƒ Localidad espacial:

“La siguiente dirección de memoria que se solicite será

una muy próxima a la actual”

• Debido a:
  • Ejecución secuencial de los programas.
  • Datos agrupados en vectores y matrices (secuencias de

valores).

ƒ Localidad temporal:

“Es muy probable que la dirección que acabamos de

solicitar se vuelva a solicitar en breve.”

• Debido a:
  • Bucles en los programas: datos e instrucciones se

reusan.

Jerarquía de Memoria

• Organizamos la memoria de forma

jerárquica:

ƒ Las instrucciones y datos que se están usando

se sitúan en una memoria rápida aunque

pequeña.

ƒ El resto de datos e instrucciones se sitúan en

memorias más grandes y lentas.

Jerarquía de Memoria

Tamaño

Velocidad

Registros

Cache Nivel I

Cache Nivel II

Memoria Principal

Memoria Secundaria

31

Memoria entrelazada

Índice

• Introducción.

• Esquemas de entrelazamiento:

ƒ Orden superior.

ƒ Orden inferior.

- Latches a la entrada.

- Latches a la salida.

Introducción

• Objetivo: aumentar el ancho de banda

ƒ división en M módulos, de acceso independiente, para

acceder a M palabras simultáneamente.

• Caso óptimo: distribución equitativa de las

referencias entre los módulos → multiplicamos

por M el ancho de banda.

• Caso peor: todas las referencias al mismo

módulo → mismo ancho de banda.

• Esquemas de entrelazamiento: dependen de

cómo distribuyamos los datos a almacenar en

memoria entre los diferentes módulos que la

componen:

ƒ Orden superior

ƒ Orden inferior

Entrelazamiento de orden superior

• Almacena palabras consecutivas en el

mismo módulo.

M(0)

cs

M(1)

cs

M(2m^ -1)

cs

Dirección n-1 n-m n-m-1 0

2 m^ -1 1 0

m n-m

Entrelazamiento de orden inferior

• Ventajas

ƒ Aprovecha localidad espacial: lo utilizaremos

proporcionar bloques a la cache.

• Desventajas

ƒ Expansión difícil.

ƒ Fallo en un módulo puede ser crítico.

n

m

m+

m

M(0)

n

m

m+

m

M(1)

Ejemplo: 2 m^ bancos

n

m+

m+

m

M(2m-1)

Configuraciones (orden inferior)

• Latches a la salida:

ƒ Aumenta el ancho de banda en M para M

peticiones de direcciones consecutivas (= la

dirección interna con la que se accede a los

módulos es la misma).

• Latches a la entrada:

ƒ Aumenta el ancho de banda por M para

peticiones localizadas en M módulos distintos

(= las direcciones internas de acceso a los

módulos no tienen que coincidir).

Latches a la salida

M(1)

cs

M(0)

cs

M(2m^ -1)

cs

Palabra 2m^ -1 Palabra 1 Palabra 0

módulo

Bus de

Datos

Dirección interna al módulo

Latches a la salida

Cronograma del caso más favorable

Módulo

t

M 3

M 2

M 1

M 0

Dato salida

D 10 D 11 D 12 D 13

A 2

Tacceso

A 12 = A 1

A 11 = A 1

A 10 = A 1

Aij: acceso i-ésimo al

módulo j

A 13 = A 1

A 2

A 2

A 2

Tiempo requerido para la lectura del bus

Observa: no se reduce Tacceso, pero en un solo acceso

obtenemos varias palabras
