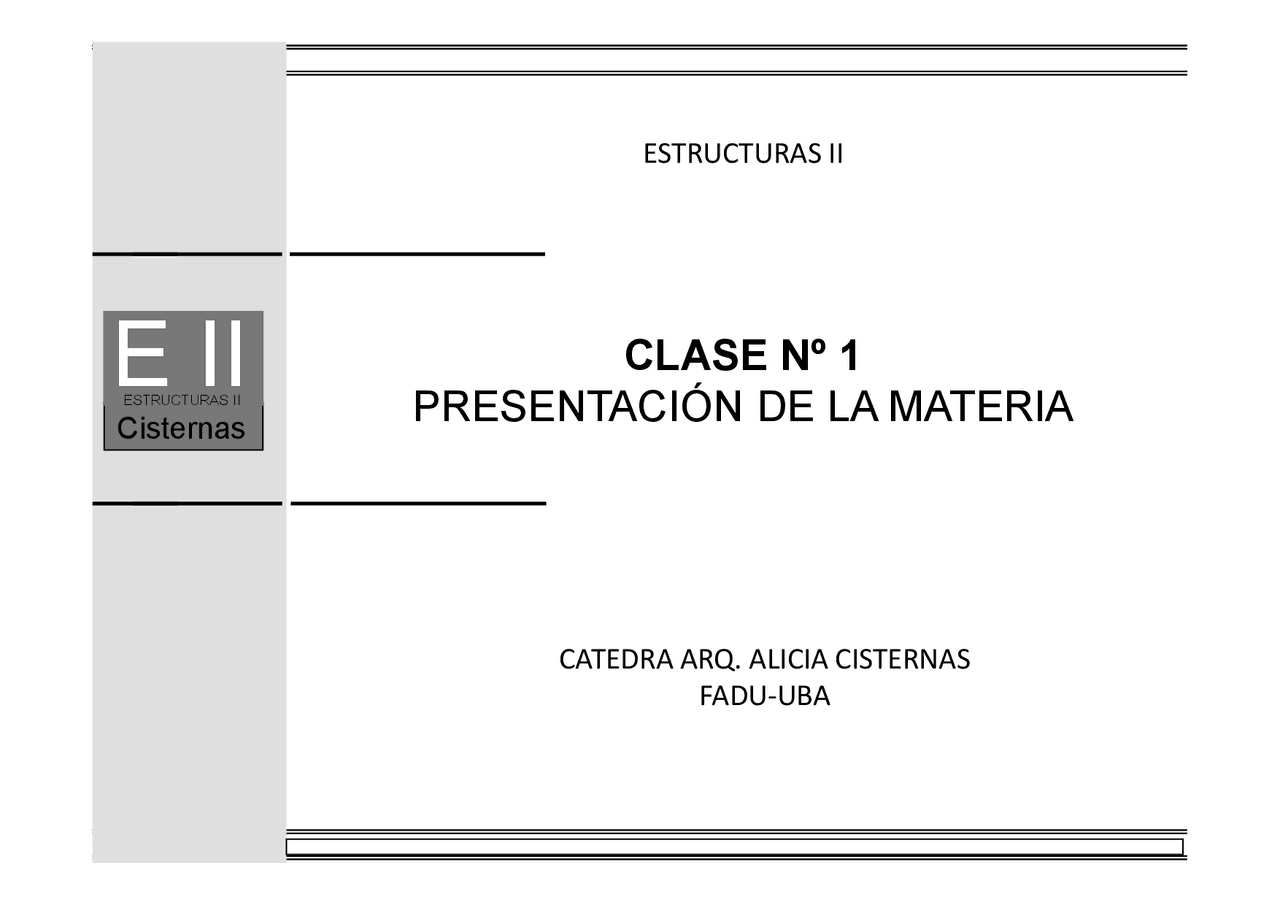

E II
ESTRUCTURAS II
Cisternas
CLASE Nº 1
PRESENTACIÓN DE LA MATERIA
ESTRUCTURAS II
CATEDRA ARQ. ALICIA CISTERNAS
FADU-UBA
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
Estructuras de Hormigón Armado
•Nuevo Material:
Hormigón Armado
•Tipo de Cargas:
Gravitatorias
•Escala:
Media Complejidad
•Tipologías:
Estructura de Entramado
•Diseño Estructural:
Estudio de Casos
•Materialización:
Procesos y tecnologías
involucradas.
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
Recorrido de Cargas
Mies van der Rohe- Condominio Baltimore
Sede de la Municipalidad
de Córdoba-Argentina
Estudio SEPRA
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
Recorrido de Cargas
Museo de Arte Moderno MAM, Río de Janeiro, 1953, Affonso Eduardo Reidy.
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
P. Baja
1º Piso
2º Piso
3º Piso
Azotea
Esquema Estructural
1. P. Baja
2. 1º Piso
3. 2º Piso
4. 3º Piso
5. Azotea
Bases
s/P.Baja
s/1º Piso
s/2º Piso
s/3º Piso
1. Bases o
Fundaciones
2. Sobre Planta Baja
3. Sobre 1º Piso
4. Sobre 2º Piso
5. Sobre 3º Piso
Planos Arquitectura
Planos Estructuras
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
a. Losas macizas:
Luces entre apoyos: hasta 5 m
Elementos Estructurales: Losas
- Elementos horizontales : Entrepisos - Losas o placas -
Elemento superficial donde dos de sus dimensiones (ancho y profundidad) prevalecen sobre la tercera (espesor)
Cargas: Superficiales (KN/m2) - Lineales (KN/m)
Según el tipo de apoyo: Con apoyos lineales
Losa unidireccional
Armada en una dirección
Espesores
L
h = L /
L
h = L /
Losa bidireccional
Armada en dos direcciones
Espesores
h = Lmenor /
Ly
Lx
ε = Luz mayor > 2
Luz menor
ε = Luz mayor ≤ 2
Luz menor
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
Elementos Estructurales: Losas
c. Losas premoldeadas:
Luces entre apoyos: hasta 7 m
b. Losas alivianadas:
Luces entre apoyos: hasta 7 m
- Elementos horizontales : Entrepisos - Losas o placas (continuación)
compresión
tracción
compresión
tracción
d. Losas nervuradas:
Luces entre apoyos: hasta 10 m
Tipo de armado
Generación
Cubetas de 80 x 80cm
Espesores de 25-30-35-40 cm
Espesores
h = L /
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
LOSAS: Comportamiento estructural
Losas macizas sobre apoyos lineales:
Interpretación
estática:
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
LOSAS: Interpretación estática
Ly=1,30m
Lx=3.90m
Ly=4,50m
Lx=2.80m
Lx=3.30m
1
2 3 4
Losa 1
Losa 2
Lc=2.8m
Lx= 3,3m
4,5m
5,80m
5.8m
Ejemplo:
3.3m / 2.8m = 1.18 < 1.2 Hay continuidad
Continuidad entre dos losas = L1(luz mayor) ≤ 1,
L2(luz menor)
Lc=2.8m
Losa 3
Lx= 3,3m
4,5m Esquema
final de
losa L
Lc= 1,3m
v
(
)
M
(
)
q
kN/m
2
d As
Losa 2
Lc=2.8m
Sector B Sector A
A
B
q
kN/m
2
(+)
(-)
v
(-)
(+)
M
d
As As
d
)+ (
M
)+ (
(-)
v
q
kN/m
2
La losa L1 está empotrada en las losas L3 y L
ESTRUCTURAS II-FADU-UBA Arq. Alicia Cisternas
LOSAS: Interpretación estática
Ly=1,30m
Lx=3.90m
Ly=4,50m
Lx=2.80m
Lx=3.30m
1
2 3 4
Lx=3,9m
4,5m
Losa 4
5,80m
Ejemplo:
Continuidad entre dos losas = L1(luz mayor) ≤ 1,
L2(luz menor)
Losa 3
Lx= 3,9m
4,5m
3.9m / 3.3m = 1.18 < 1.2 Hay continuidad
Lx= 3,3m
4,5m
Lx= 3,3m
4,5m
Esquema
final de losas
L3 y L
(
)
(
)
V
As
d
(
)
M
q kN/m
2
