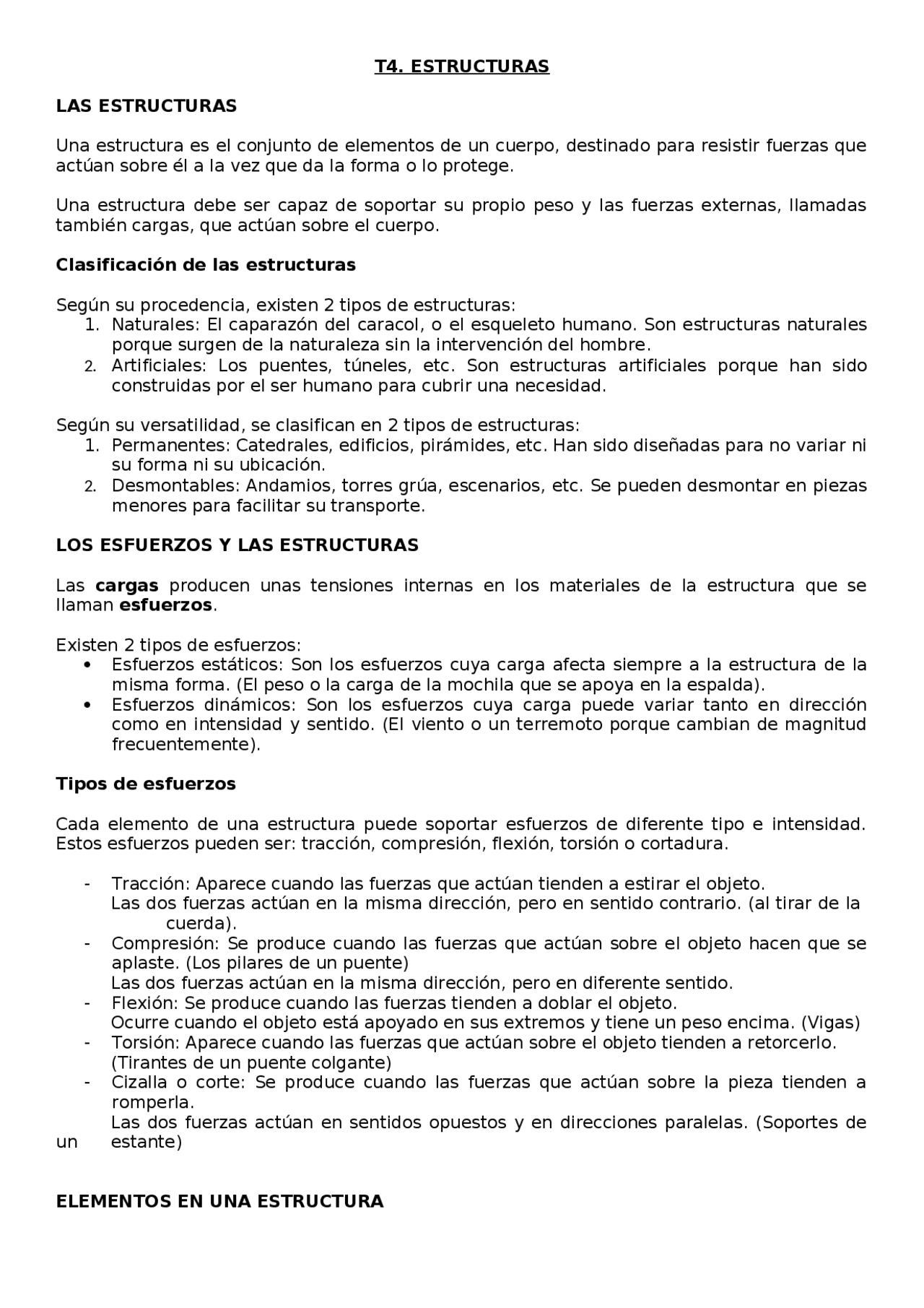

T4. ESTRUCTURAS
LAS ESTRUCTURAS
Una estructura es el conjunto de elementos de un cuerpo, destinado para resistir fuerzas que
actúan sobre él a la vez que da la forma o lo protege.
Una estructura debe ser capaz de soportar su propio peso y las fuerzas externas, llamadas
también cargas, que actúan sobre el cuerpo.
Clasificación de las estructuras
Según su procedencia, existen 2 tipos de estructuras:
1. Naturales: El caparazón del caracol, o el esqueleto humano. Son estructuras naturales
porque surgen de la naturaleza sin la intervención del hombre.
2. Artificiales: Los puentes, túneles, etc. Son estructuras artificiales porque han sido
construidas por el ser humano para cubrir una necesidad.
Según su versatilidad, se clasifican en 2 tipos de estructuras:
1. Permanentes: Catedrales, edificios, pirámides, etc. Han sido diseñadas para no variar ni
su forma ni su ubicación.
2. Desmontables: Andamios, torres grúa, escenarios, etc. Se pueden desmontar en piezas
menores para facilitar su transporte.
LOS ESFUERZOS Y LAS ESTRUCTURAS
Las cargas producen unas tensiones internas en los materiales de la estructura que se
llaman esfuerzos.
Existen 2 tipos de esfuerzos:
Esfuerzos estáticos: Son los esfuerzos cuya carga afecta siempre a la estructura de la
misma forma. (El peso o la carga de la mochila que se apoya en la espalda).
Esfuerzos dinámicos: Son los esfuerzos cuya carga puede variar tanto en dirección
como en intensidad y sentido. (El viento o un terremoto porque cambian de magnitud
frecuentemente).
Tipos de esfuerzos
Cada elemento de una estructura puede soportar esfuerzos de diferente tipo e intensidad.
Estos esfuerzos pueden ser: tracción, compresión, flexión, torsión o cortadura.
Tracción: Aparece cuando las fuerzas que actúan tienden a estirar el objeto.
Las dos fuerzas actúan en la misma dirección, pero en sentido contrario. (al tirar de la
cuerda).
Compresión: Se produce cuando las fuerzas que actúan sobre el objeto hacen que se
aplaste. (Los pilares de un puente)
Las dos fuerzas actúan en la misma dirección, pero en diferente sentido.
Flexión: Se produce cuando las fuerzas tienden a doblar el objeto.
Ocurre cuando el objeto está apoyado en sus extremos y tiene un peso encima. (Vigas)
Torsión: Aparece cuando las fuerzas que actúan sobre el objeto tienden a retorcerlo.
(Tirantes de un puente colgante)
Cizalla o corte: Se produce cuando las fuerzas que actúan sobre la pieza tienden a
romperla.
Las dos fuerzas actúan en sentidos opuestos y en direcciones paralelas. (Soportes de
un estante)
ELEMENTOS EN UNA ESTRUCTURA
