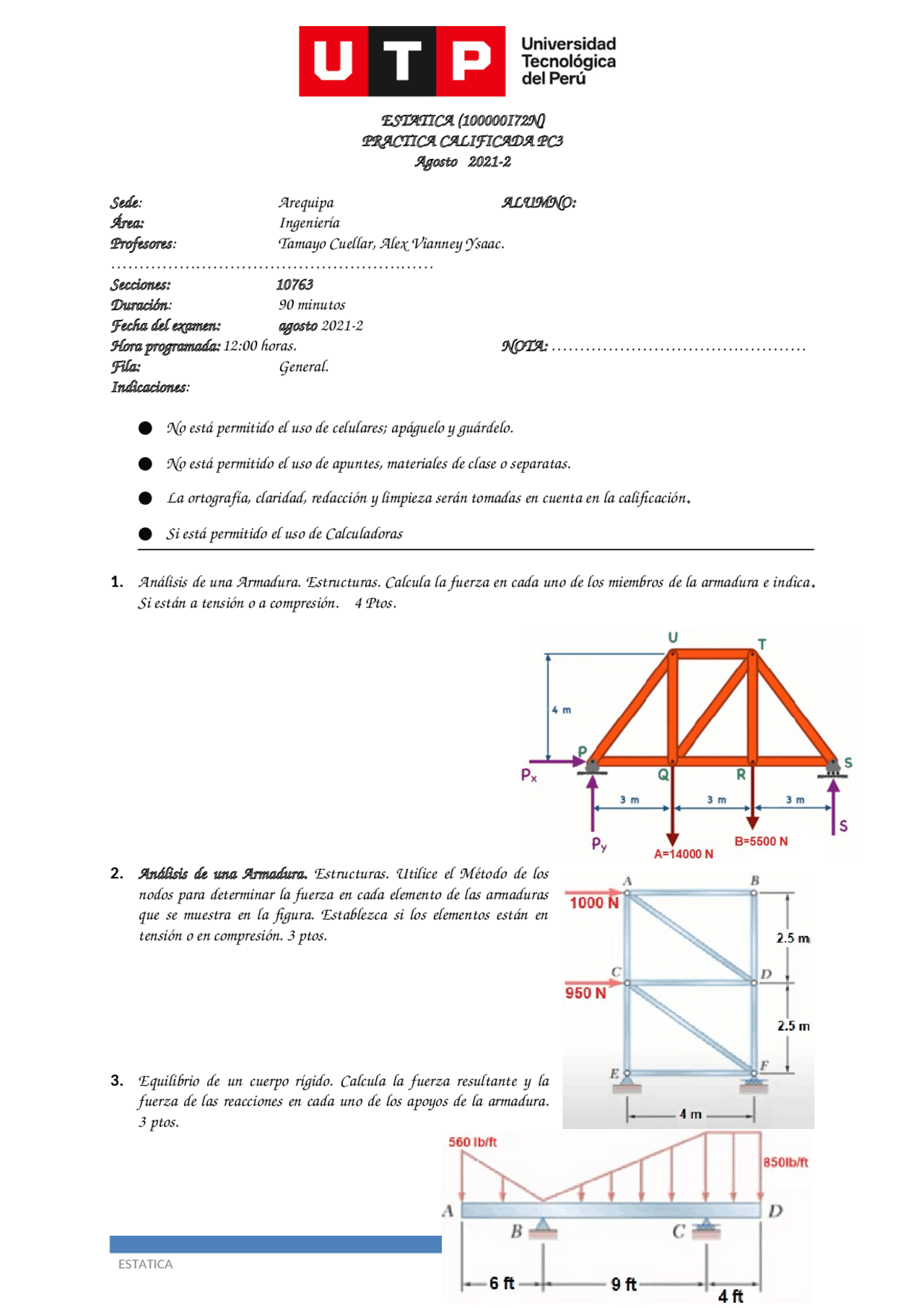

ESTATICA (100000I72N)
PRACTICA CALIFICADA PC3
Agosto 2021-2
Sede: Arequipa ALUMNO:
Área: Ingeniería
Profesores: Tamayo Cuellar, Alex Vianney Ysaac.
…………………………………………………
Secciones: 10763
Duración: 90 minutos
Fecha del examen: agosto 2021-2
Hora programada:12:00 horas. NOTA: ………………………………………
Fila: General.
Indicaciones:
●No está permitido el uso de celulares; apáguelo y guárdelo.
●No está permitido el uso de apuntes, materiales de clase o separatas.
●La ortografía, claridad, redacción y limpieza serán tomadas en cuenta en la calificación.
●Si está permitido el uso de Calculadoras
1. Análisis de una Armadura. Estructuras. Calcula la fuerza en cada uno de los miembros de la armadura e indica .
Si están a tensión o a compresión. 4 Ptos.
2. Análisis de una Armadura. Estructuras. Utilice el Método de los
nodos para determinar la fuerza en cada elemento de las armaduras
que se muestra en la figura. Establezca si los elementos están en
tensión o en compresión. 3 ptos.
3. Equilibrio de un cuerpo rígido. Calcula la fuerza resultante y la
fuerza de las reacciones en cada uno de los apoyos de la armadura.
3 ptos.
ESTATICA 1
