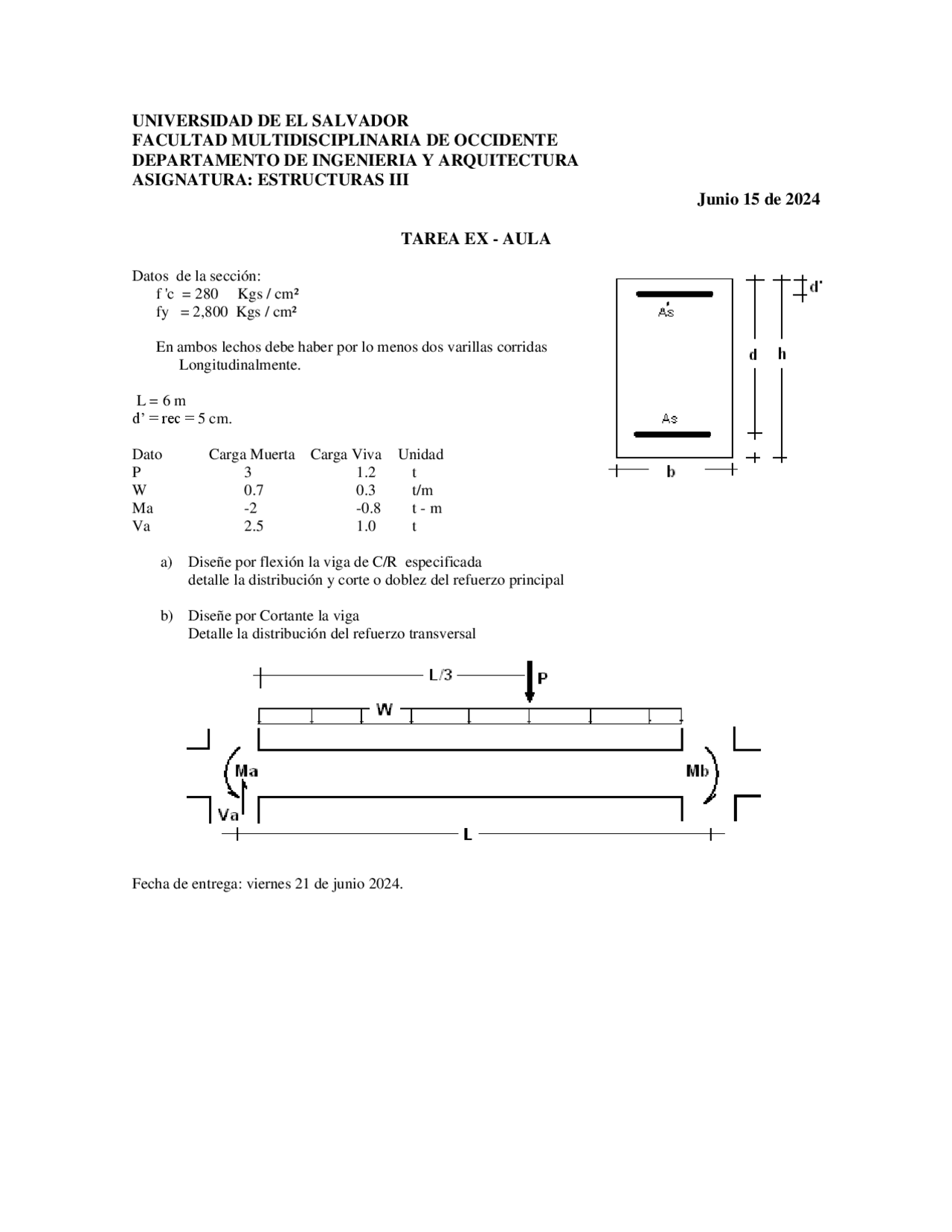

UNIVERSIDAD DE EL SALVADOR
FACULTAD MULTIDISCIPLINARIA DE OCCIDENTE
DEPARTAMENTO DE INGENIERIA Y ARQUITECTURA
ASIGNATURA: ESTRUCTURAS III
Junio 15 de 2024
TAREA EX - AULA
Datos de la sección:
f 'c = 280 Kgs / cm²
fy = 2,800 Kgs / cm²
En ambos lechos debe haber por lo menos dos varillas corridas
Longitudinalmente.
L = 6 m
d’ = rec = 5 cm.
Dato Carga Muerta Carga Viva Unidad
P 3 1.2 t
W 0.7 0.3 t/m
Ma -2 -0.8 t - m
Va 2.5 1.0 t
a) Diseñe por flexión la viga de C/R especificada
detalle la distribución y corte o doblez del refuerzo principal
b) Diseñe por Cortante la viga
Detalle la distribución del refuerzo transversal
Fecha de entrega: viernes 21 de junio 2024.
