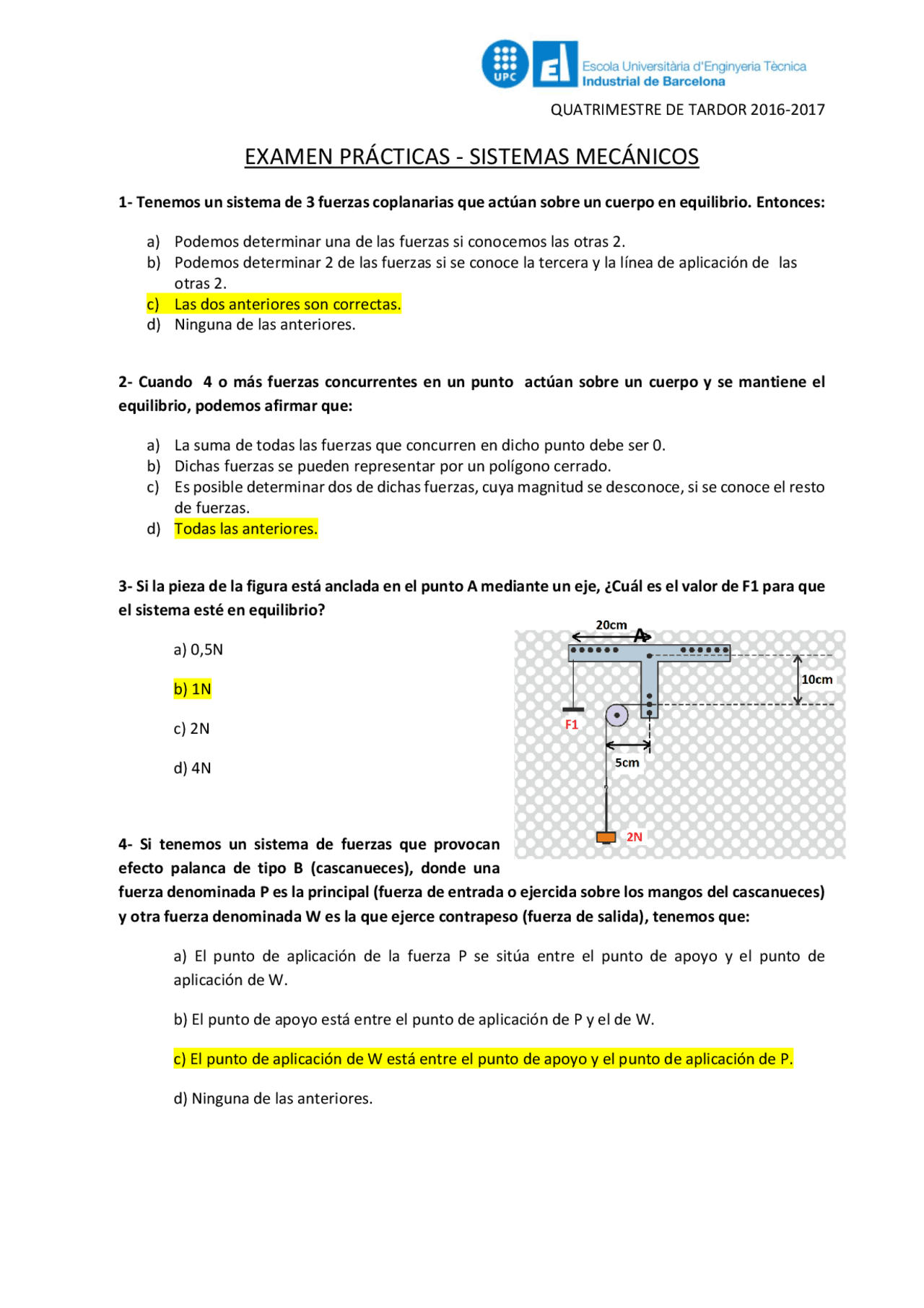

QUATRIMESTRE DE TARDOR 2016-2017
EXAMEN PRÁCTICAS - SISTEMAS MECÁNICOS
1- Tenemos un sistema de 3 fuerzas coplanarias que actúan sobre un cuerpo en equilibrio. Entonces:
a) Podemos determinar una de las fuerzas si conocemos las otras 2.
b) Podemos determinar 2 de las fuerzas si se conoce la tercera y la línea de aplicación de las
otras 2.
c) Las dos anteriores son correctas.
d) Ninguna de las anteriores.
2- Cuando 4 o más fuerzas concurrentes en un punto actúan sobre un cuerpo y se mantiene el
equilibrio, podemos afirmar que:
a) La suma de todas las fuerzas que concurren en dicho punto debe ser 0.
b) Dichas fuerzas se pueden representar por un polígono cerrado.
c) Es posible determinar dos de dichas fuerzas, cuya magnitud se desconoce, si se conoce el resto
de fuerzas.
d) Todas las anteriores.
3- Si la pieza de la figura está anclada en el punto A mediante un eje, ¿Cuál es el valor de F1 para que
el sistema esté en equilibrio?
a) 0,5N
b) 1N
c) 2N
d) 4N
4- Si tenemos un sistema de fuerzas que provocan
efecto palanca de tipo B (cascanueces), donde una
fuerza denominada P es la principal (fuerza de entrada o ejercida sobre los mangos del cascanueces)
y otra fuerza denominada W es la que ejerce contrapeso (fuerza de salida), tenemos que:
a) El punto de aplicación de la fuerza P se sitúa entre el punto de apoyo y el punto de
aplicación de W.
b) El punto de apoyo está entre el punto de aplicación de P y el de W.
c) El punto de aplicación de W está entre el punto de apoyo y el punto de aplicación de P.
d) Ninguna de las anteriores.
A
