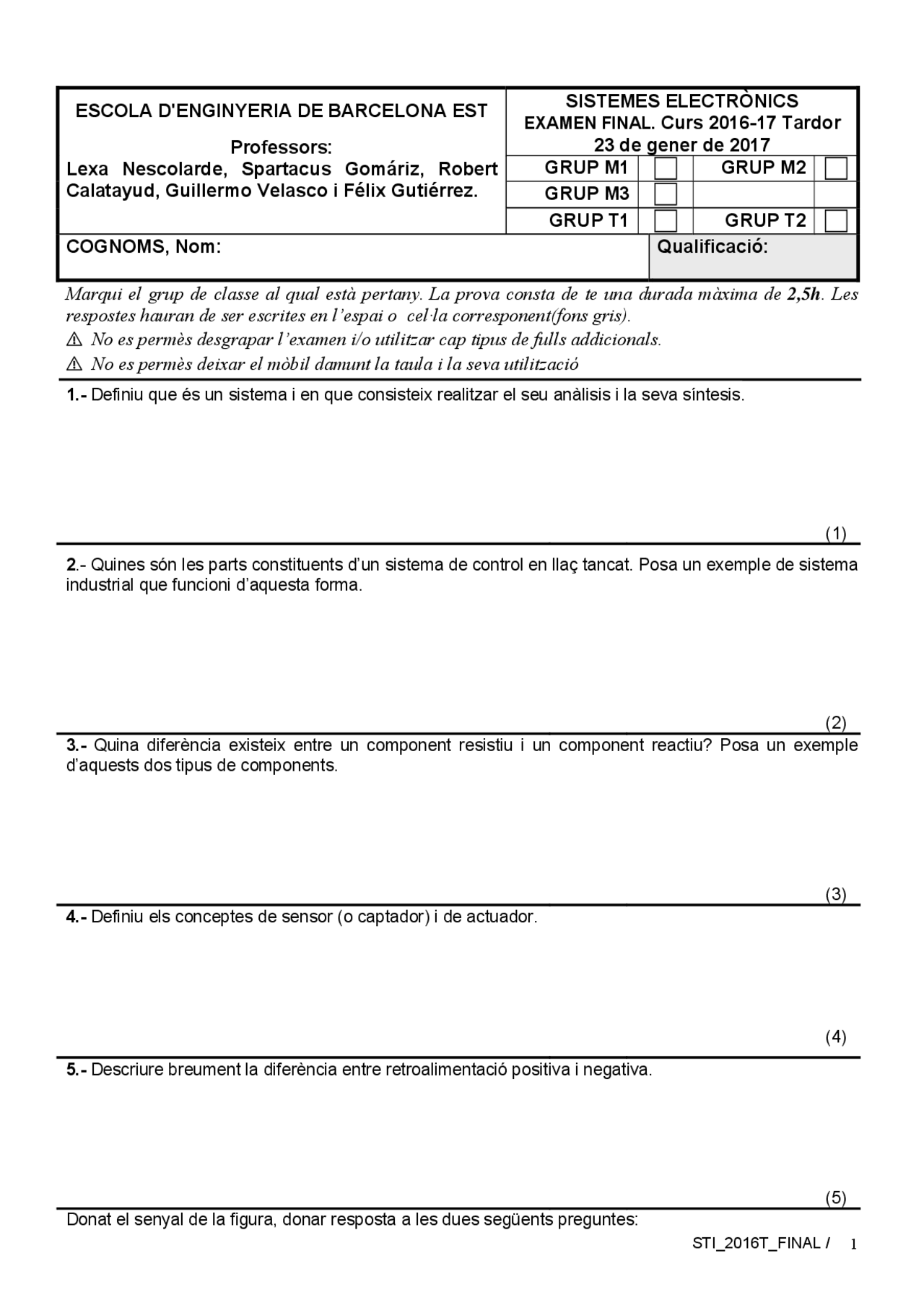

ESCOLA D'ENGINYERIA DE BARCELONA EST
Professors:
Lexa Nescolarde, Spartacus Gomáriz, Robert
Calatayud, Guillermo Velasco i Félix Gutiérrez.
SISTEMES ELECTRÒNICS
EXAMEN FINAL. Curs 2016-17 Tardor
23 de gener de 2017
GRUP M1 GRUP M
GRUP M
GRUP T1 GRUP T
COGNOMS, Nom: Qualificació:
Marqui el grup de classe al qual està pertany. La prova consta de te una durada màxima de 2,5h. Les
respostes hauran de ser escrites en l’espai o cel∙la corresponent(fons gris).
⚠ No es permès desgrapar l’examen i/o utilitzar cap tipus de fulls addicionals.
⚠ No es permès deixar el mòbil damunt la taula i la seva utilització
1.- Definiu que és un sistema i en que consisteix realitzar el seu anàlisis i la seva síntesis.
2 .- Quines són les parts constituents d’un sistema de control en llaç tancat. Posa un exemple de sistema industrial que funcioni d’aquesta forma.
3.- Quina diferència existeix entre un component resistiu i un component reactiu? Posa un exemple d’aquests dos tipus de components.
4.- Definiu els conceptes de sensor (o captador) i de actuador.
5.- Descriure breument la diferència entre retroalimentació positiva i negativa.
Donat el senyal de la figura, donar resposta a les dues següents preguntes:
6.- Calcular el valor mig del senyal.
e (^) av = (6)
7.- Calcular el valor eficaç del senyal
e (^) ef = (7)
En el circuit de la figura: V1 = 18 V , R1 = 6 Ω , I2 = 5 A i R2 = 12 Ω.
Donar resposta a les següents tres preguntes:
8.- Tensió de Thévenin (VTh) pel circuit a l’esquerra de R (^) L:
VTh = (8)
9.- Corrent de Norton (I (^) N) pel circuit a l’esquerra de R (^) L:
I N = (9)
10.- Potència dissipada per R (^) L si el seu valor és 12 Ω
V
R I2 R2 RL
14.- Els díodes del circuit de la figura son iguals i tenen les següents característiques: V = 0,7 i VZ = 4,7V. Si s’aplica a V (^) i un senyal altern sinusoïdal de 10V d’amplitud i 1kHz de freqüència. Dibuixar la forma d’ona del senyal VO indicant les escales.
En el circuit de la figura R1 = 100 Ω, R = 100 Ω, R3 = 50 Ω i el díode D presenta la característica tensió-corrent linealitzada que es mostra. Donar resposta a les dues preguntes següents:
15.- Corrent a través de R2 si V1 = 2 V
I R2 = (15)
16.- Corrent a través de R2 si V1 = 0,6 V
I R2 = (16)
R 5.1k
Z 02DZ4.
Z 02DZ4.
2
4
Vi Vo
1
(^3) -
En el circuit digital de la figura el rellotge (CLK) te una freqüència de 1kHz. Si se suposa que l’estat inicial és QA =0 , QB = 0 i QC =0 donar resposta a les següents tres preguntes:
17.- Dibuixar el cronograma del circuit durant nou cicles de rellotge.
18.- Quin es el mòdul (M) del comptador.
M = (18)
19.- Quina es la freqüència (f (^) QC) que s’obtè en QC.
f (^) QC = (19)
24 - 25.- Donats els muntatges de la figura, digui que son cadascun d’ells.
(a) (b) ©
(d) (e) (f)
(a)
(b)
(c)
(d)
(e)
(f) (25-26)
Donat el circuit de la figura, en el qual els amplificadors operacionals es consideren ideals. Responeu a les dues preguntes següents:
27-28.- Determinar la funció de transferència VA = f(V 1 )
VA = (27-28)
29-30.- Determinar la funció de transferència VO = f(V 1 , V 2 )
VO = (29-30)
31-32.- L’amplificador operacional de la figura s’alimenta simètricament a ±6V. Les tensions de saturació són iguals a les d’alimentació. Les resistències valen: R1 = 10 kΩ, R2 = 30 kΩ. Vi és un senyal triangular de freqüència 625 Hz i amplitud de 4 V.
Dibuixeu a la quadrícula les formes d’ona de Vi i Vo, indicant els punts singulars i els V/div i s/div dels eixos.
La figura representa una font d'alimentació HM8040 que disposa de dues sortides variables de 0 a 20V i una fixa de 5V amb un corrent màxim de 0,5A cada una. Per la connexió dels seus terminals donat en la següent figura, responeu a les dues preguntes següents.
33.- Indiqueu el valor de tensió entre els terminals A-B (VAB).
VAB = (33)
34.- Indiqueu el valor del corrent màxim que pot proporcionar entre els terminals A-B
I AB = (34)
La figura adjunta mostra un circuit que es vol assajar al laboratori, essent Vi una font de tensió sinusoïdal 1kHz i de 2V de pic a pic i Vref una font de tensió constant de 5V.
Si per aquest assaig, s’utilitza un multímetre digital 8011 de Hameg, representat en la següent imatge, doneu resposta a les dues preguntes següents:
37.- Indiqueu el valor de la tensió en el resistor R2 que es visualitza en el indicador 1 si està activat el polsador 6 i el commutador 10 està a 20V.
VR2 = (37)
38.- Indiqueu el valor de la tensió en el resistor R2 que es visualitza en el indicador 1 si està activat el polsador 6, 8 i el commutador 10 està a 20V.
VR2 = (38)
La figura adjunta mostra un circuit que es vol assajar al laboratori amb un oscil·loscopi de dos canals i essent Vi una font de tensió triangular de 1kHz i de 1V de pic i Vref una font de tensió constant de 5V
En relació a aquest assaig, doneu resposta a les dues preguntes següents.
39.- Dibuixeu el senyal que proporciona el CHII de l’oscil·loscopi amb el selector AC/DC en DC. Justifiqueu el dibuix.
Justificació:
40.- Dibuixeu el senyal que proporciona el CHI de l’oscil·loscopi amb el selector AC/DC en AC.
