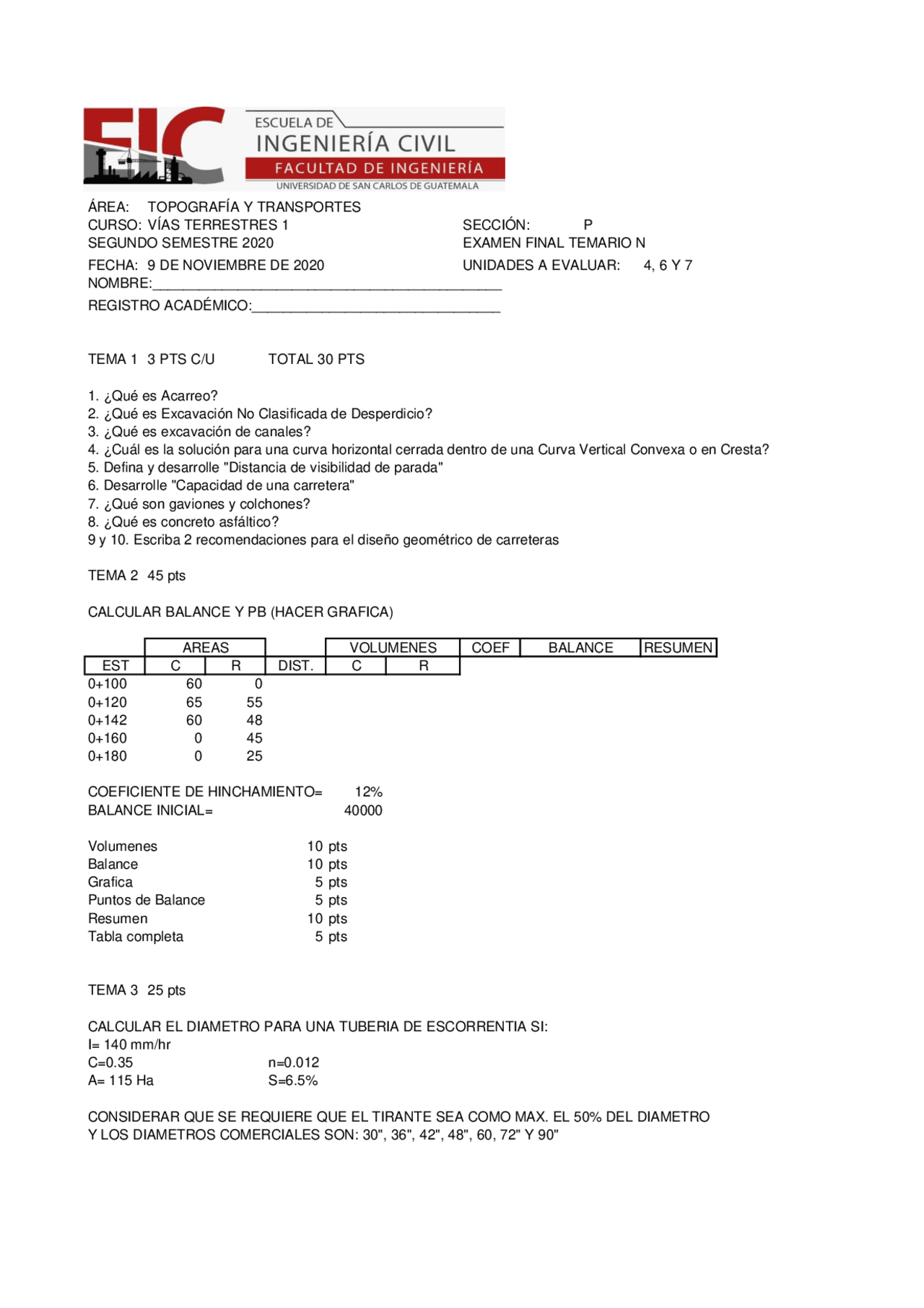

ÁREA: TOPOGRAFÍA Y TRANSPORTES
CURSO: VÍAS TERRESTRES 1 SECCIÓN: P
SEGUNDO SEMESTRE 2020 EXAMEN FINAL TEMARIO N
FECHA:
9 DE NOVIEMBRE DE 2020
UNIDADES A EVALUAR: 4, 6 Y 7
NOMBRE:_____________________________________________
REGISTRO ACADÉMICO:________________________________
TEMA 1 3 PTS C/U TOTAL 30 PTS
1. ¿Qué es Acarreo?
2. ¿Qué es Excavación No Clasificada de Desperdicio?
3. ¿Qué es excavación de canales?
4. ¿Cuál es la solución para una curva horizontal cerrada dentro de una Curva Vertical Convexa o en Cresta?
5. Defina y desarrolle "Distancia de visibilidad de parada"
6. Desarrolle "Capacidad de una carretera"
7. ¿Qué son gaviones y colchones?
8. ¿Qué es concreto asfáltico?
9 y 10. Escriba 2 recomendaciones para el diseño geométrico de carreteras
TEMA 2 45 pts
CALCULAR BALANCE Y PB (HACER GRAFICA)
COEF RESUMEN
EST C R DIST. C R
0+100 60 0
0+120 65 55
0+142 60 48
0+160 0 45
0+180 0 25
COEFICIENTE DE HINCHAMIENTO=
12%
BALANCE INICIAL= 40000
Volumenes 10 pts
Balance 10 pts
Grafica 5 pts
Puntos de Balance 5 pts
Resumen 10 pts
Tabla completa 5 pts
TEMA 3 25 pts
CALCULAR EL DIAMETRO PARA UNA TUBERIA DE ESCORRENTIA SI:
I= 140 mm/hr
C=0.35 n=0.012
A= 115 Ha S=6.5%
CONSIDERAR QUE SE REQUIERE QUE EL TIRANTE SEA COMO MAX. EL 50% DEL DIAMETRO
Y LOS DIAMETROS COMERCIALES SON: 30", 36", 42", 48", 60, 72" Y 90"
AREAS
VOLUMENES
BALANCE
