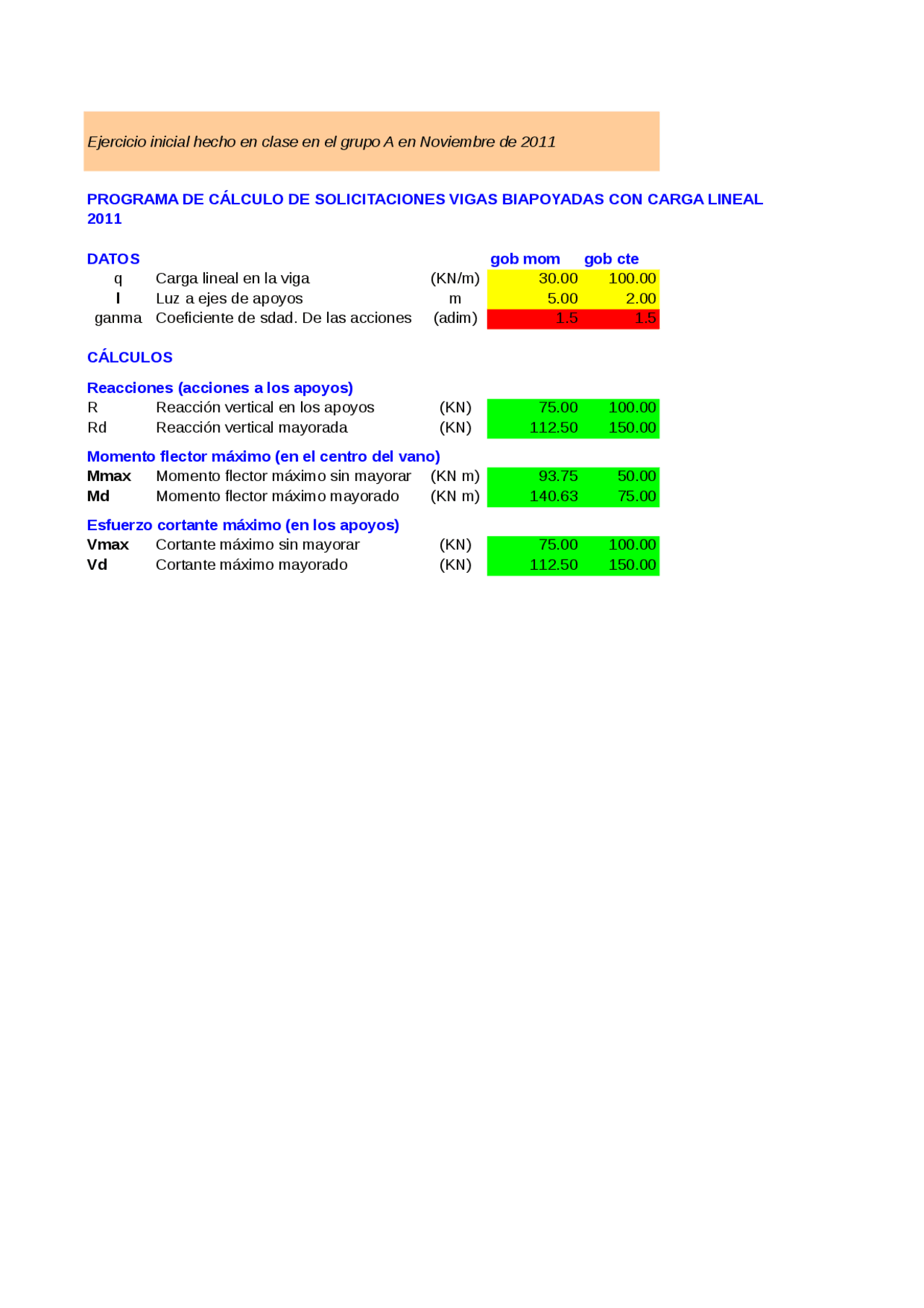

Ejercicio inicial hecho en clase en el grupo A en Noviembre de 2011
PROGRAMA DE CÁLCULO DE SOLICITACIONES VIGAS BIAPOYADAS CON CARGA LINEAL
DATOS gob mom gob cte q Carga lineal en la viga (KN/m) 30.00 100. l Luz a ejes de apoyos m 5.00 2. ganma Coeficiente de sdad. De las acciones (adim) 1.5 1.
CÁLCULOS
Reacciones (acciones a los apoyos) R Reacción vertical en los apoyos (KN) 75.00 100. Rd Reacción vertical mayorada (KN) 112.50 150.
Momento flector máximo (en el centro del vano) Mmax Momento flector máximo sin mayorar (KN m) 93.75 50. Md Momento flector máximo mayorado (KN m) 140.63 75.
Esfuerzo cortante máximo (en los apoyos) Vmax Cortante máximo sin mayorar (KN) 75.00 100. Vd Cortante máximo mayorado (KN) 112.50 150.
Ejercicio inicial hecho en clase en el grupo B en Noviembre de 2011
PROGRAMA PARA CALCULAR SOLICITACIONES EN VIGAS BIAPOYADAS CON CARGA LINEA
Gob. Mom. Gob. Cte. DATOS q Carga lineal uniformemente repartida (KN/m) 30.00 120. l Luz a ejes de apoyos (m) 5.00 2. Ganma Coeficiente de segridad de las acciones (adim) 1.5 1.
CÁLCULOS
Momento flector máximo Mmax Momento flector máximo en el centro del vano (KN m) 93.75 60. Md Momento flector máximo MAYORADO (KN m) 140.63 90.
Esfuerzo cortante máximo Vmax Cortante máximo en los apoyos (KN) 75.00 120. Vd Cortante máximo MAYORADO (KN) 112.5 180
Reacción = Acción a los apoyos R Cargas de la viga a sus apoyos (KN) 75.00 120. Rd Cargas a los apoyos MAYORADA (KN) 112.50 180.
PROGRAMA PARA CALCULAR VIGAS DE ACERO SENCILLAS
Para MS-Excel. 19 de enero de 2012
Para ser adaptado por los alumnos.
DATOS
q Carga lineal sobre la viga (KN/m) L Luz a ejes de apoyo (m) Ym0 C. seguridad del acero a resistencia (Adim) Yúnico C. seguridad de las acciones(único)considerando Yg y Yq (Adim) Límite elástico del acero E Módulo de elasticidad del acero (N/mm2) Mi Momento isostático en el vano considerado (KN m) k Coeficiente de reparto del momento isostático (1; 0,69; 0,50) (Adim) alfa Coeficiente de la flecha (Adim) Mmax Momento máximo en el vano considerado (KN m) Porcentaje de cortante (%) V Cortante máximo en el vano considerado (KN)
COMPROBACIÓN DEL PERFIL ADOPTADO Perfil adoptado Wel,perfil Módulo resistente elástico que tiene el perfil adoptado cm Wpl,perfil Módulo resistente plástico que tiene el perfil adoptado cm Av,perfil Area del alma que tiene el perfil adoptado cm Imayor,perfil Momento de inercia mayor del perfil adoptado cm ¿CUMPLE EL PERFIL A MOMENTO FLECTOR ELÁSTICO? ¿CUMPLE EL PERFIL A CORTANTE? ¿TENGO QUE COMPROBAR ELU INTERACCIÓN F-C? FLECHA QUE SE VA A PRODUCIR ES l/ ¿SE VAN A FISURAR ELEMENTOS CONSTRUCTIVOS? No hay problemas de fisuras
E.L.U. DE LA SECCIÓN A FLEXIÓN Med Momento de cálculo(mayorado) (KN m) Fyd Resistencia de cálculo del acero (N/mm2) Fyd Resistencia de cálculo del acero (KN/cm2) Wel Módulo resistente necesario para cálculo elástico cm Mel,Rd Resistencia elástica del perfil adoptado (KN m) % del Momento de cálculo necesario ……………... Mpl,Rd Resistencia plástica del perfil adoptado (si es de clase 1 ó 2) (KN m) % del Momento de cálculo necesario ………….…..
E.L.U. DE LA SECCIÓN A CORTANTE Ved Cortante de cálculo(mayorado) KN Av Área necesaria del perfil a cortante( en el alma) cm % del Cortante de cálculo necesario ………….…..
E.L.S. DE DEFORMACIÓN POR FLECHA Del Flecha elástica que se va a producir mm Quebrado de la luz l/ ¿Se fisurarían tabiques rígidos y suelos rígidos (l/500)? sí/no ¿Se fisurarían tabiques ordinarios y suelos ordinarios (l/400)? sí/no ¿Se fisuraría todo (l/300)? sí/no
fy (N/mm^2 )
NOMBRE
IPE 240 IPE 200 IPE 220 IPE 240 IPE 270 IPE 300 IPE 330 IPE 360
CUMPLE
CUMPLE
NO HACE FALTA
No hay problemas de fisuras
NO
NO
NO
PROGRAMA PARA CALCULAR SOPORTES DE ACERO A COMPRESIÓN CENTRADA
Para MS-Excel. 19 de enero de 2012
Para ser adaptado por los alumnos.
DATOS NOMBRE
N Carga CENTRADA en la cabeza del soporte de servicio. (KN) 225. L Altura considerada del soporte (m) 3. Ym0 C. seguridad del acero a resistencia (Adim) 1. Ym1 C. seguridad del acero a estabilidad (pandeo) (Adim) 1. Yúnico C. seguridad de las acciones (único) considerando Yg y Yq (Adim) 1. Límite elástico del acero 275. fyd Resistencia de cálculo a compresión (N/mm2) 261. E Módulo de elasticidad del acero (N/mm2) 210. Beta Coeficiente de pandeo (Adim) 0. Lk Altura característica de pandeo (m) 2.
COMPROBACIÓN DEL PERFIL ADOPTADO INDICA EL PERFIL ADOPTADO, A COMPROBAR HEB- A Área del perfil (cm2) 54. Imenor Momento de inercia menor de los dos. (cm4) 889. ¿CUMPLE EL PERFIL A COMPRESIÓN? CUMPLE % que resiste de lo necesario por compresión 420% ¿CUMPLE EL PERFIL A PANDEO? CUMPLE % que resiste de lo necesario por pandeo 164%
DIMENSIONADO A COMPRESIÓN (DB-SE-A/6.2.5) Nc,Rd Compresión solicitada de cálculo (KN) 338. Npl,Rd Compresión resistida por el perfil (KN) 1,422.
DIMENSIONADO A ESTABILIDAD (PANDEO) Ncr Carga crítica a pandeo (KN) 2,674. Lamda Esbeltez reducida (IR AL ÁBACO) (Adim) 0. X Coeficiente CHI de pandeo. Se obtiene en tablas (Adim) 0. Nb,Rd Compresión resistida por el perfil a PANDEO (KN) 556.
fy (N/mm^2 )
ÓN CENTRADA
si es una planta y el pilar es centrado son dos reacciones, por cada planta k tenga por encima son dos reac
no se toca no se toca no se toca
1 si es biarticuado, si es empotrado-articulado 0,
HEB-100 HEB-120 HEB-140 HEB-160 HEB-180 HEB-
