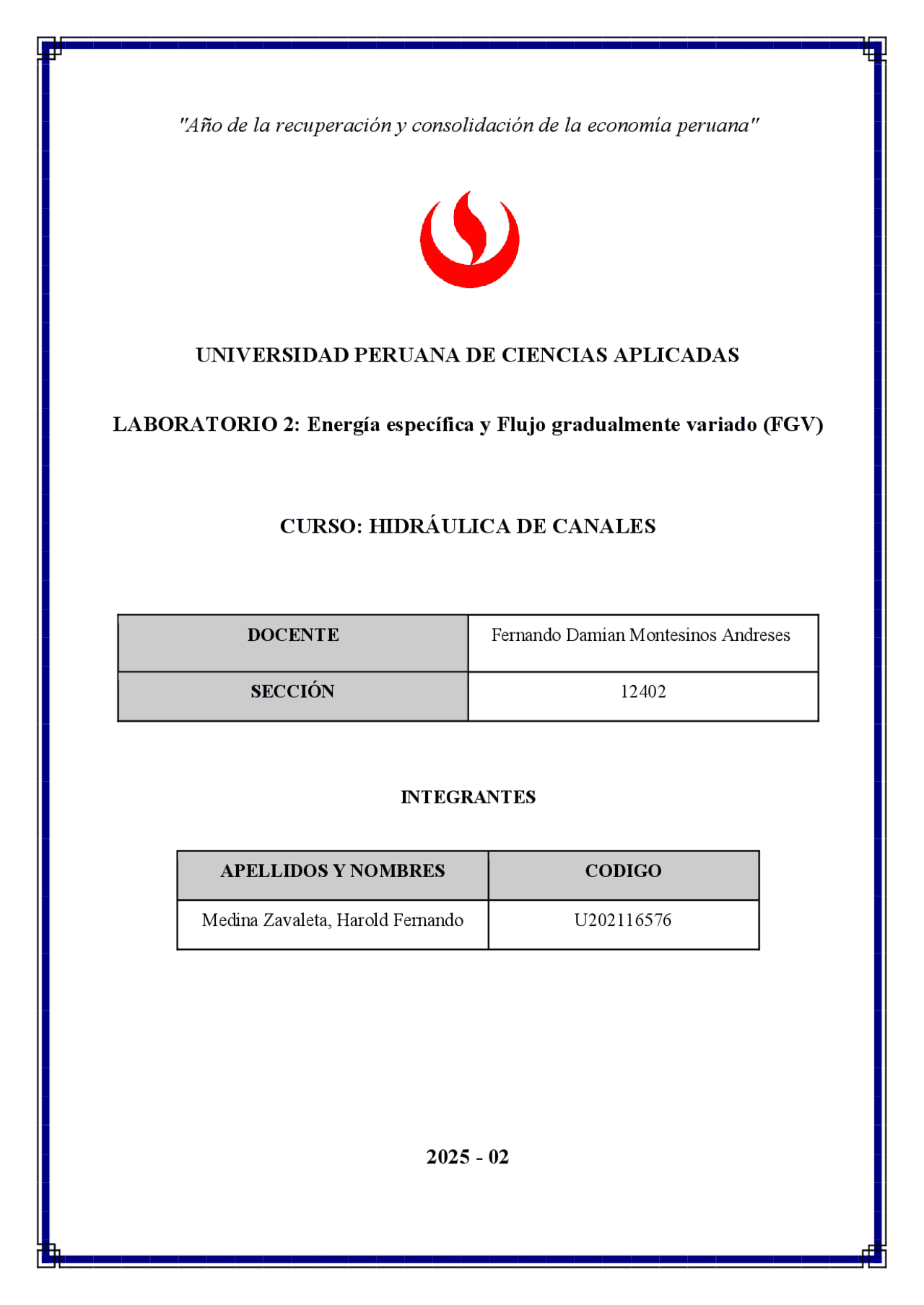

"Año de la recuperación y consolidación de la economía peruana"

UNIVERSIDAD PERUANA DE CIENCIAS APLICADAS

LABORATORIO 2: Energía específica y Flujo gradualmente variado (FGV)

CURSO: HIDRÁULICA DE CANALES

DOCENTE Fernando Damian Montesinos Andreses

SECCIÓN 12402

INTEGRANTES

APELLIDOS Y NOMBRES CODIGO

Medina Zavaleta, Harold Fernando U

ÍNDICE

    1. INTRODUCCIÓN
    1. OBJETIVOS GENERAL
    1. OBJETIVOS ESPECÍFICOS
    1. LOGRO
    1. INSTRUMENTOS Y COMPONENTES
    1. PROCEDIMIENTO
    • 6.1. Resalto Hidraulico
    • 6.2. Flujo gradualmente variado
    1. REPORTE (TABLA DE RECOLECCIÓN DE DATOS)
    1. CÁLCULOS PRELIMINARES
    • 8.1. Resalto Hidráulico
    • Reemplazando los valores previamente obtenidos en la ecuación, se obtiene el valor de y2 teórico.
    • 8.2. Flujo gradualmente variado
    1. CÁLCULOS FINALES
    • 9.1. Resalto hidráulico
    • a. Flujo Gradualmente Variado
    1. ANÁLISIS DE RESULTADOS Y DISCUSIÓN
    1. CONCLUSIONES Y RECOMENDACIONES
    • 11.1. Conclusiones:
      • 11.1.1. Resalto hidráulico..............................................................................................
      • 11.1.2. Flujo gradualmente variado
    • 11.2. Recomendaciones:
      • 11.2.1. Resalto hidráulico..............................................................................................
      • 11.2.2. Flujo gradualmente variado
    1. BIBLIOGRAFÍA

5. INSTRUMENTOS Y COMPONENTES

  • Canal de pendiente variable GUNT modelo HM-162.

Este equipo se utiliza para simular y analizar el comportamiento del agua bajo diferentes

condiciones hidráulicas. Permite realizar ensayos para estudiar la velocidad del flujo, así

como observar cómo se comporta el flujo uniforme ante variaciones de caudal y

pendiente. Además, mediante este dispositivo es posible reproducir fenómenos de

erosión y sedimentación, facilitando el análisis del comportamiento del flujo en diversos

escenarios experimentales.

Imagen Nº 1:Canal de pendiente variable GUNT modelo HM-162. Fuente:propia

  • Limnímetro.

El limnímetro es un instrumento empleado para medir y monitorear el nivel del agua en

canales, permitiendo obtener lecturas precisas en tiempo real. Su uso es fundamental para

la gestión eficiente de los recursos hídricos, la prevención de inundaciones y la

realización de estudios ambientales relacionados con el comportamiento del nivel del

agua.

Imagen Nº 2:Limnímetro. Fuente:propia

  • Caudalímetro

Este instrumento permite analizar y determinar el caudal de manera numérica, obteniendo

su valor a través de un software integrado en el tablero de control, el cual facilita el

registro y monitoreo preciso del flujo de agua durante los ensayos.

Imagen Nº 3:Caudalimetro. Fuente:propia.

  • Tablero de control

La caja de control del canal hidrodinámico tiene el trabajo de controlar y monitorear las

funciones del flujo que pasa a través del canal de laboratorio.

Imagen Nº 6:Compuerta radial. Fuente:propia

6. PROCEDIMIENTO

6.1. Resalto Hidraulico

Primero, se establece la pendiente del canal como horizontal; después, se coloca la

compuerta radial al inicio del tramo del canal y fija un caudal según lo indicado por la

docente.

Imagen Nº 13:Colocación de la Compuerta radial. Fuente:propia

  • Mediante la abertura de la compuerta radial colocada aguas arriba, se gradúa para

establecer una obstrucción tal que esta remanse el flujo y provoque un resalto

hidráulico hacia aguas abajo. Posteriormente se mide el tirante h0, aguas arriba la

compuerta, haciendo uso de una cinta métrica.

Imagen Nº 14:Medición del resalto. Fuente:propia

  • Para fijar el tipo de resalto se puede graduar el vertedero de salida, situado al final del

canal.

  • Una vez establecido el salto, con el limnímetro mida las profundidades antes y

después del salto, es decir: y1 e y2.

Imagen Nº 15:Medición de profundidades antes y después del resalto. Fuente:propia

  • También se mide la longitud del resalto L, observando con precisión el punto de inicio

y el final del resalto.

  • Finalmente se mide el caudal real (Q) con el caudalímetro del canal de pendiente

variable.Repetir el procedimiento con caudales diferentes.

Imagen Nº 17:Medición de las profundidades de la curva de remanso. Fuente:propia

  • Medir el caudal real (Qr) con el caudalímetro del canal de pendiente variable.
  • Los valores Xi son indicados en el Laboratorio, tomando en cuenta que se tomarán

espacios más cortos de Xi al final de la curvatura.Δx

7. REPORTE (TABLA DE RECOLECCIÓN DE DATOS)

8. CÁLCULOS PRELIMINARES

8.1. Resalto Hidráulico

● Cálculo la velocidad de flujo en el canal en V1 m/s (con sección del tirante

conjugado menor y1) y V2 m/s (sección del tirante conjugado mayor y2).

V=Q/(b*y).

Para este cálculo, usó el caudal establecido para cada ensayo y se calculó el área

con los tirantes correspondientes, considerando la geometría del canal del

laboratorio (rectangular) que tiene una base constante de 31.2 centímetros.

Tabla Nº 1: Relación geométrica de una sección transversal rectangular

Fuente: Autoridad Nacional del Agua

Tabla Nº 2: Caudales establecidos para los ensayos. Fuente: elaboración

propia.

Tabla Nº 3: Tirante conjugado menores y tirantes conjugados mayores. Fuente:

elaboración propia.

Velocidad de flujo (V1) con los tirantes conjugados menores

Datos:

Base del canal (b) = 31.2 cm = 0.312 m

➢ Ensayo 1

1

1

1

2

2

2

➢ Ensayo 2

1

1

1

2

2

2

➢ Ensayo 3

1

1

1

2

2

2

● Cálculo del y1 teórico, mediante la ecuación 𝑦 1 𝑡

= 𝐶𝑐. 𝑎 donde a=abertura de la

compuerta y Cc=coeficiente de contracción. Para valores en compuertas de ho/a≥

2, muestra una constancia muy acentuada de Cc=0.61.

1 𝑡

DATOS

  • Cc = 0.
  • a = 2.5 cm

1

𝑡 = 0. 61 ⋅ 0. 025 𝑚 = 0.0 1525 m

Tabla Nº 5: Valor de y1 teórico para todos los ensayos Fuente: elaboración

propia.

● Con el y1 teórico, calculado en el paso anterior, se estimó la velocidad y el

número de Froude teóricos V1 teórico y F1 teórico.

Para la velocidad teórica (𝑉𝑡):

1

➢ Ensayo 1

1

1

1

➢ Ensayo 2

2

2

2

➢ Ensayo 3

3

3

3

Para el Froude teórico (𝐹𝑡):

➢ Ensayo 1

1

1

1

➢ Ensayo 2

2

2

2

➢ Ensayo 3

3

3

3

Tabla Nº 6: Resultados de las velocidades teóricas y del Froude teórico para

todos los ensayos Fuente: elaboración propia.

obtuvo mediante la fórmula 𝑃 = 𝑏 + 2 𝑦, y a partir de estos valores se determinó el

radio hidráulico correspondiente. Asimismo, se calculó el espejo de agua (T) del

canal rectangular, que representa la superficie libre del flujo, y finalmente se

procedió al cálculo de la velocidad del agua, completando así el análisis hidráulico

del canal.

  • Cálculo de la pendiente de la energía Se:

𝑛

× 𝑛

2

3

  • Cálculo de 1 −

𝑄

2

×𝑇

𝑔×𝐴

3

  • Cálculo del f(y) :

𝐹ó𝑟𝑚𝑢𝑙𝑎 ⇒ 𝑓(𝑦)

𝑛

1 −

𝑄

2

∗𝑇

𝑔∗𝐴

𝑛

𝑆𝑜−𝑆

𝑛

  • Calculamos ∆𝑋 = 𝐴 ⇒ 𝛥𝑋

1

𝐹ó𝑟𝑚𝑢𝑙𝑎 ⇒ 𝛥𝑋

𝑛

𝑛

𝑛+ 1

) × (𝑌

𝑛+ 1

𝑛

  • Calculamos X.

1

= 0 ⇒ 𝑓ó𝑟𝑚𝑢𝑙𝑎 → 𝑋

2

𝑛

𝑛+ 1

Tabla Nº 8: Resultados del ensayo de flujo gradualmente variado. Fuente:

elaboración propia.

9. CÁLCULOS FINALES

9.1. Resalto hidráulico

A. Valor de la profundidad crítica

  1. Caso 1: Caudal de 0.0056 m³/s

2

3

  1. Caso 2: Caudal de 0.006 94 m³/s

2

3

  1. Caso 3: Caudal de 0.0083 3 m³/s

a. Caso 1

4 × 0. 0153 × 0. 058

b. Caso 2

4 × 0. 0153 × 0. 074

c. Caso 3

4 × 0. 0153 × 0. 090

D. Investigue e indique el tipo de resalto que se presentó en cada régimen de

flujo, según el número de Froude teórico.

a. Caso 1

0. 0153 × 0. 312

√ 9. 81 × 0. 0153

b. Caso 2

0. 0153 × 0. 312

√ 9. 81 × 0. 0153

c. Caso 3

0. 0153 × 0. 312

9. 81 × 0. 0153

E. Graficar y1/y2 vs el número de Froude (F1), de los valores experimentales y

teóricos. (Superponga los valores en 1 sola gráfica).
