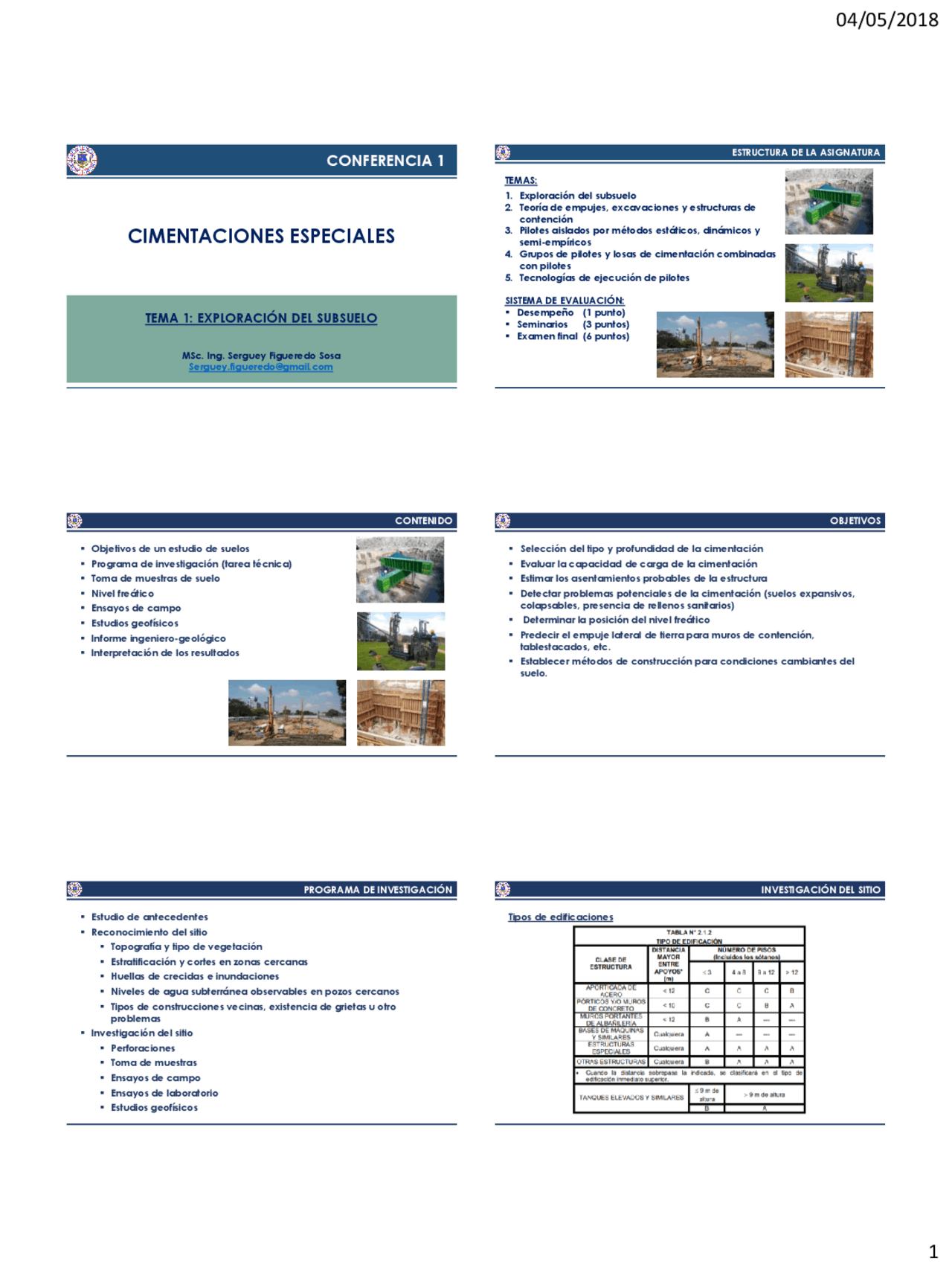

CIMENTACIONES ESPECIALES
TEMA 1: EXPLORACIÓN DEL SUBSUELO
MSc. Ing. Serguey Figueredo Sosa [email protected] CONFERENCIA 1 ESTRUCTURA DE LA ASIGNATURA TEMAS:
- Exploración del subsuelo
- Teoría de empujes, excavaciones y estructuras de contención
- Pilotes aislados por métodos estáticos, dinámicos y semi-empíricos
- Grupos de pilotes y losas de cimentación combinadas con pilotes
- Tecnologías de ejecución de pilotes SISTEMA DE EVALUACIÓN: Desempeño (1 punto) Seminarios (3 puntos) Examen final (6 puntos) CONTENIDO Objetivos de un estudio de suelos Programa de investigación (tarea técnica) Toma de muestras de suelo Nivel freático Ensayos de campo Estudios geofísicos Informe ingeniero-geológico Interpretación de los resultados
OBJETIVOS
Selección del tipo y profundidad de la cimentación Evaluar la capacidad de carga de la cimentación Estimar los asentamientos probables de la estructura Detectar problemas potenciales de la cimentación (suelos expansivos, colapsables, presencia de rellenos sanitarios) Determinar la posición del nivel freático Predecir el empuje lateral de tierra para muros de contención, tablestacados, etc. Establecer métodos de construcción para condiciones cambiantes del suelo. PROGRAMA DE INVESTIGACIÓN Estudio de antecedentes Reconocimiento del sitio Topografía y tipo de vegetación Estratificación y cortes en zonas cercanas Huellas de crecidas e inundaciones Niveles de agua subterránea observables en pozos cercanos Tipos de construcciones vecinas, existencia de grietas u otro problemas Investigación del sitio Perforaciones Toma de muestras Ensayos de campo Ensayos de laboratorio Estudios geofísicos
INVESTIGACIÓN DEL SITIO
Tipos de edificaciones
INVESTIGACIÓN DEL SITIO Cantidad de sondeos (según Sowers and Sowers, 1970) INVESTIGACIÓN DEL SITIO Cantidad de sondeos (Norma Técnica de la Edificación) INVESTIGACIÓN DEL SITIO Profundidad de investigación (según Sowers and Sowers, 1970)
INVESTIGACIÓN DEL SITIO
Profundidad de investigación (Norma Técnica de la Edificación) Cimentaciones superficiales INVESTIGACIÓN DEL SITIO Profundidad de investigación (Norma Técnica de la Edificación) Cimentaciones superficiales
INVESTIGACIÓN DEL SITIO
Profundidad de investigación (Norma Técnica de la Edificación) Cimentaciones profundas Z = 6.0 m para el 80 % de los sondeos Z = 1.5 B para el 20 % de los sondeos, siendo B el ancho de la cimentación
INVESTIGACIÓN DEL SITIO Perforaciones de exploración o sondeos Prueba de corte de veleta (Cu) INVESTIGACIÓN DEL SITIO Perforaciones de exploración o sondeos Ensayo de penetración de cono (CPTu) INVESTIGACIÓN DEL SITIO Perforaciones de exploración o sondeos Ensayo de penetración de cono (CPTu)
INVESTIGACIÓN DEL SITIO
Perforaciones de exploración o sondeos Ensayo de penetración de cono (CPTu) INVESTIGACIÓN DEL SITIO Perforaciones de exploración o sondeos Ensayo de penetración de cono (CPTu)
INVESTIGACIÓN DEL SITIO
Perforaciones de exploración o sondeos Ensayo presiométrico (PMT)
INVESTIGACIÓN DEL SITIO Perforaciones de exploración o sondeos Ensayo presiométrico (PMT) I. Recarga II. Zona seudo-elástica III. Zona plástica Módulo de elasticidad presiométrico Tensión de preconsolidación Resist. al corte no drenada INVESTIGACIÓN DEL SITIO Perforaciones de exploración o sondeos Ensayo dilatométrico (DMT) INVESTIGACIÓN DEL SITIO Perforaciones de exploración o sondeos Ensayo dilatométrico (DMT) Módulo de elesticidad Relación de sobreconsolidación (OCR) Resist. al corte no drenada
INVESTIGACIÓN DEL SITIO
Toma de muestras y ensayos de laboratorio Muestras alteradas: Granulometría Limites Humedad natural Peso específico Próctor CBR Muestras inalteradas: Corte directo Triaxial Consolidación INVESTIGACIÓN DEL SITIO Estudios geofísicos Refracción sísmica
INVESTIGACIÓN DEL SITIO
Estudios geofísicos Ondas Superficiales Activa 1D y 2D (MASW) y Pasiva 1D (ReMi)
