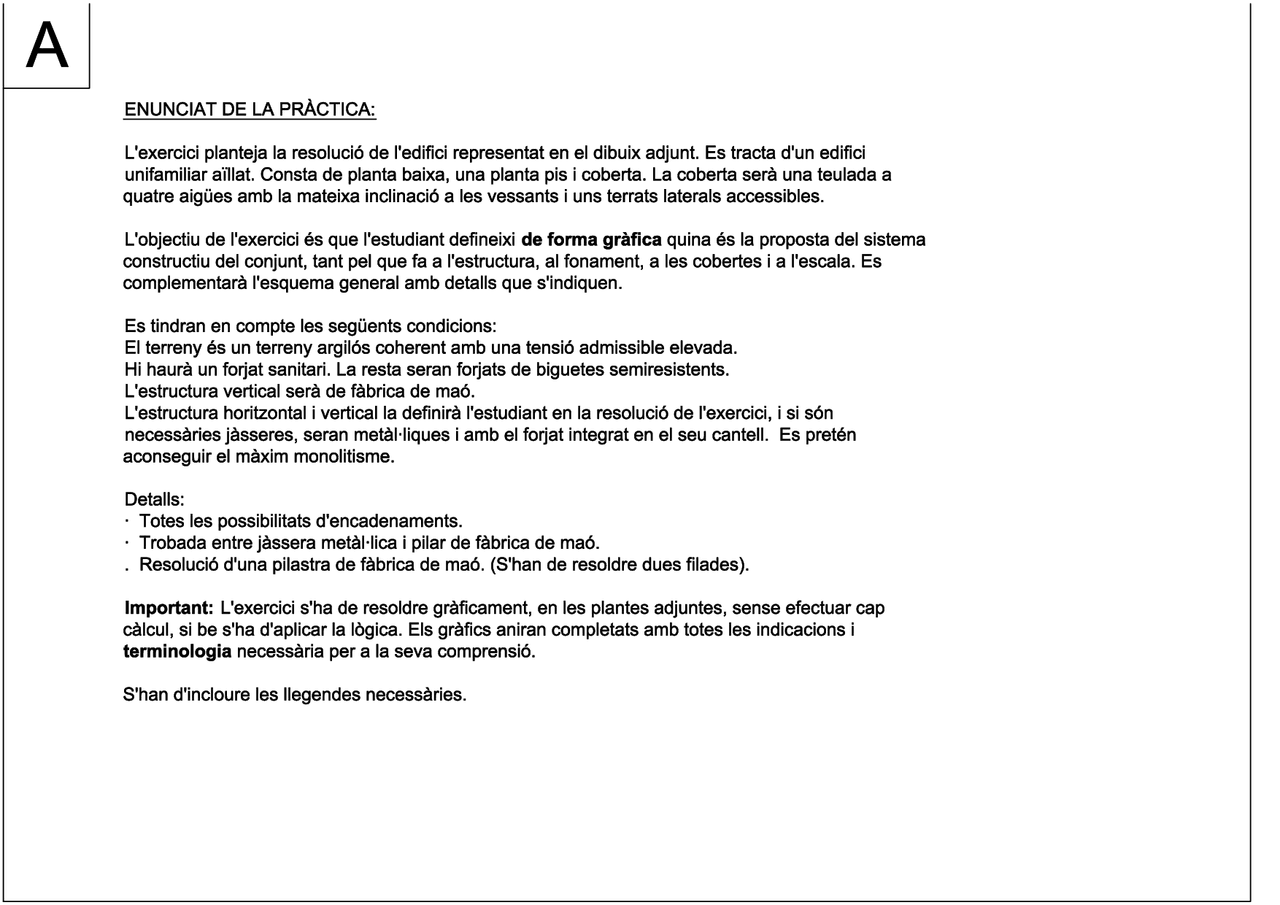

ENUNCIAT DE LA PRÁCTICA: L'exercici planteja la resolució de l'edifici representat en el dibuix adjunt. Es tracta d'un edifici unifamiliar aíllat. Consta de planta baixa, una planta pis ¡ coberta. La coberta será una teulada a quatre aigúes amb la mateixa inclinació a les vessants ¡ uns terrats laterals accessibles. L'objectiu de l'exercici és que l'estudiant defineixi de forma gráfica quina és la proposta del sistema constructiu del conjunt, tant pel que fa a l'estructura, al fonament, a les cobertes ¡a llescala. Es complementará l'lesquema general amb detalls que s'indiquen. Es tindran en compte les segúents condicions: El terreny és un terreny argilós coherent amb una tensió admissible elevada. Hi haurá un forjat sanitari. La resta seran forjats de biguetes semiresistents. L'estructura vertical será de fabrica de maó. L'estructura horitzontal ¡ vertical la definirá l'estudiant en la resolució de l'exercici, i si són necessáries jásseres, seran metál-liques ¡ amb el forjat integrat en el seu cantell. Es pretén aconseguir el máxim monolitisme. Detalls: + Totes les possibilitats d'encadenaments. + Trobada entre jássera metál-lica ¡ pilar de fábrica de maó. . Resolució d'una pilastra de fábrica de maó. (S'han de resoldre dues filades). Important: L'exercici s'ha de resoldre gráficament, en les plantes adjuntes, sense efectuar cap cálcul, si be s'ha d'aplicar la lógica. Els gráfics aniran completats amb totes les indicacions i terminologia necessária per a la seva comprensió. S'han d'incloure les llegendes necessáries. 6.00 5.00 5.00 5.00 | PORXO Ñ PORXO CUINA MENJADOR Ll 5.00 : : Ll o o o REBEDOR o o y Y ZONA ESTAR f=] GARATGE o PORXO 3 A 6.15 9.70 5.15 PLANTA BAIXA 5.00 8.00 PLANTA COBERTA rr 7 ¡o = | [ep TEULADA A QUATRE AIGÚES 1 J ly ph A Xx A x A x COBERTA INCLINADA x - 2.75 TERRASSA PLANTA PIS 0.25 F [ | FORAT PER A ESCALA | 2.75 GARATGE PLANTA BAIXA 0.25 | t FORJAT SANITARI 0.60 CAMBRA SANITARIA SECCIÓ PLANTA FONAMENTS DETALLS
