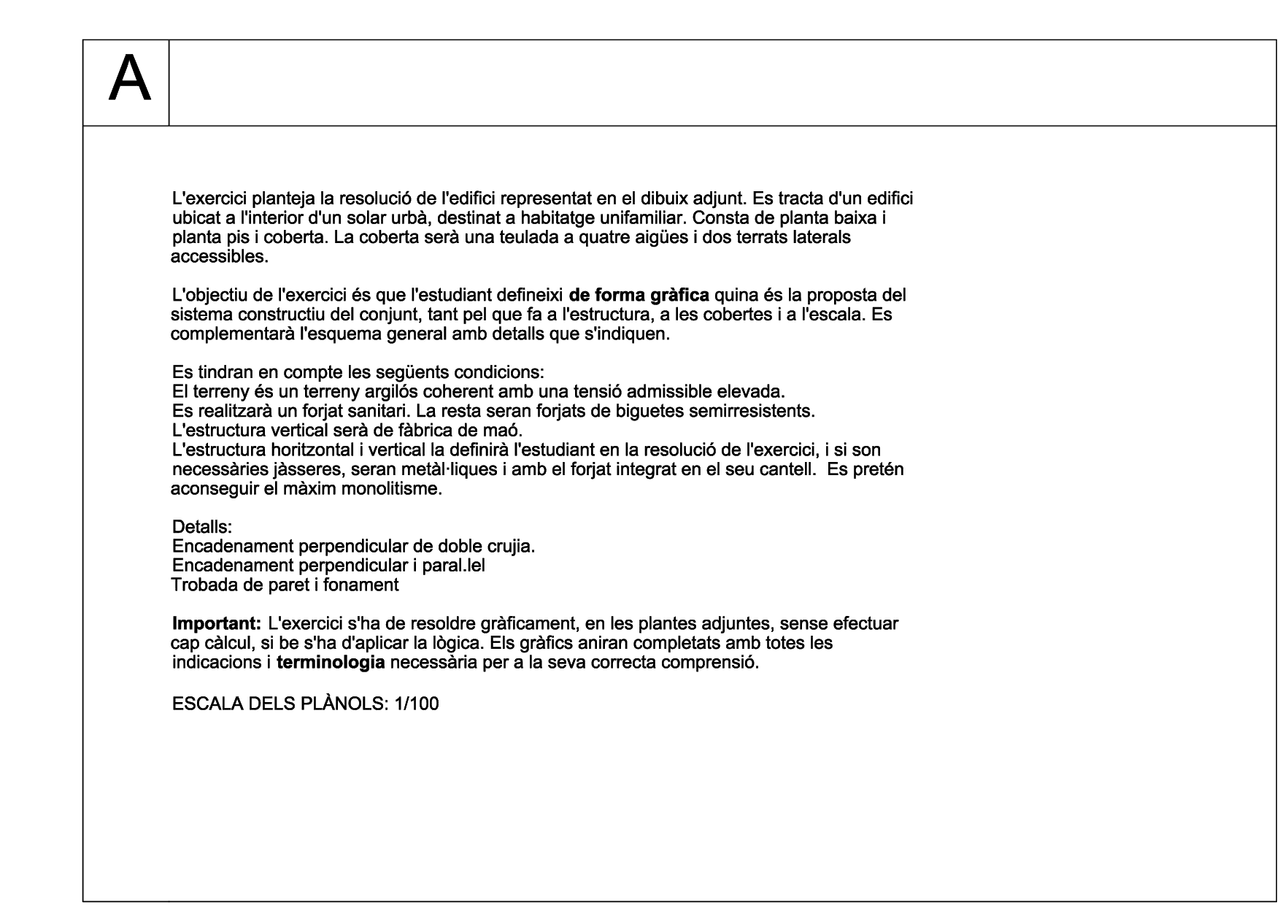

L'exercici planteja la resolució de l'edifici representat en el dibuix adjunt. Es tracta d'un edifici ubicat a l'interior d'un solar urbá, destinat a habitatge unifamiliar. Consta de planta baixa i planta pis i coberta. La coberta será una teulada a quatre aigúes ¡ dos terrats laterals accessibles. L'objectiu de l'exercici és que l'estudiant defineixi de forma gráfica quina és la proposta del sistema constructiu del conjunt, tant pel que fa a l'estructura, a les cobertes ¡a l'escala. Es complementará l'esquema general amb detalls que s'indiquen. Es tindran en compte les segúents condicions: El terreny és un terreny argilós coherent amb una tensió admissible elevada. Es realitzará un forjat sanitari. La resta seran forjats de biguetes semirresistents. L'estructura vertical será de fábrica de maó. L'estructura horitzontal ¡ vertical la definirá l'estudiant en la resolució de l'exercici, ¡ si son necessáries jásseres, seran metal-liques i amb el forjat integrat en el seu cantell. Es pretén aconseguir el máxim monolitisme. Detalls: Encadenament perpendicular de doble crujia. Encadenament perpendicular ¡ paral.lel Trobada de paret i fonament Important: L'exercici s'ha de resoldre gráficament, en les plantes adjuntes, sense efectuar cap cálcul, si be s'ha d'aplicar la lógica. Els gráfics aniran completats amb totes les indicacions i terminología necessária per a la seva correcta comprensió. ESCALA DELS PLÁNOLS: 1/100 16.45 8.40 p 115 | 190 1,74 1.65 1.62 8.40 5.00 ESTARMENIADOR. 5.02 EilAt--- cua 9.60 9.72 3.50 PLANTA BAIXA PLANTA COBERTA TERRASSA COBERTA INCLINADA TERRASSA 16.45 PLANTA FORJAT SANITARI COBERTA INCLINADA 2.70 TERRASSA PLANTA PRIMERA TERRASSA 0:25 2.70 PLANTA BAIXA 1 0.80| Al SECCIÓ A COMPLETAR PER L'ALUMNE
