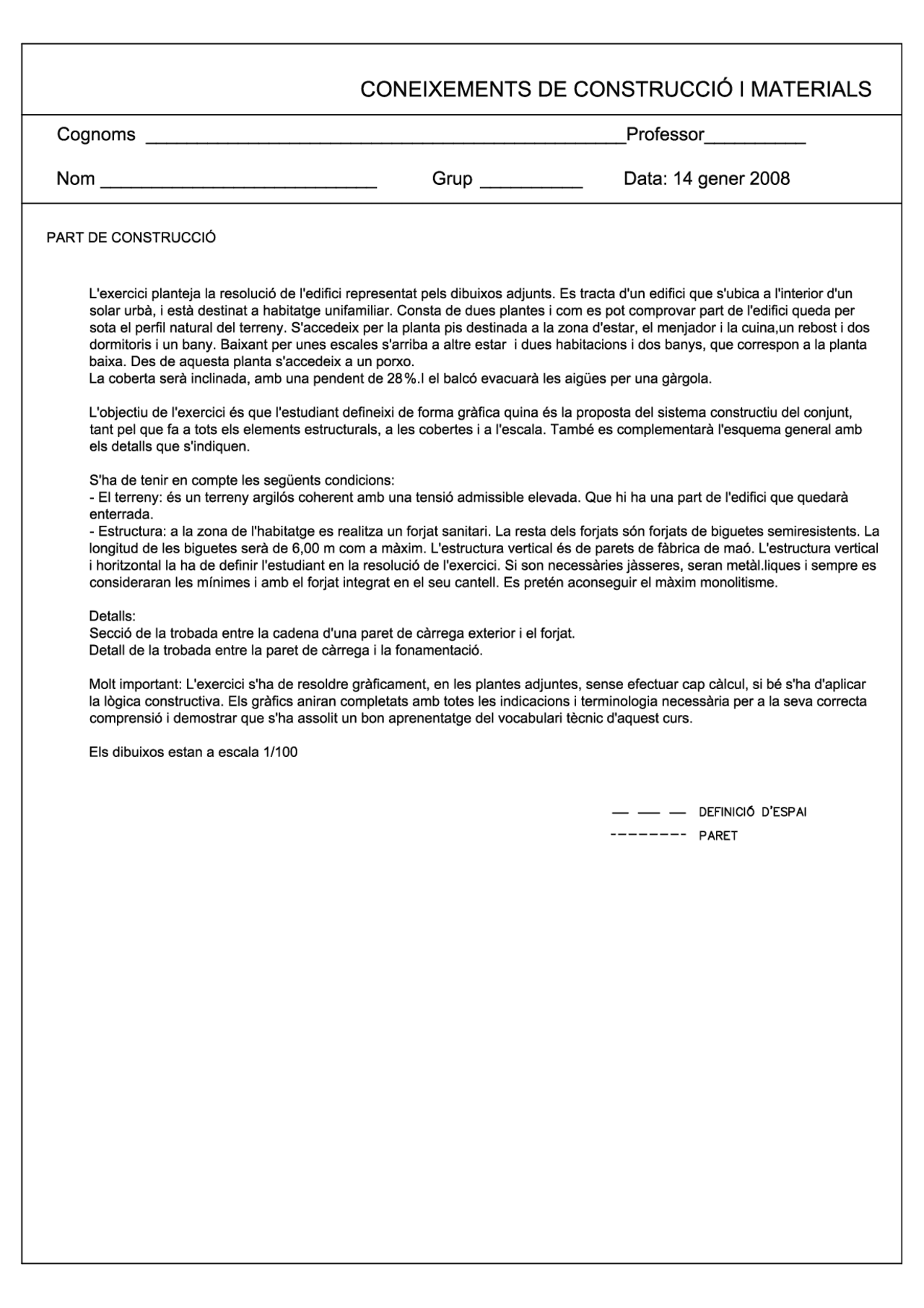

CONEIXEMENTS DE CONSTRUCCIÓ | MATERIALS Cognoms Professor Nom Grup Data: 14 gener 2008 PART DE CONSTRUCCIÓ L'exercici planteja la resolució de l'edifici representat pels dibuixos adjunts. Es tracta d'un edifici que s'ubica a l'interior d'un solar urbá, ¡ está destinat a habitatge unifamiliar. Consta de dues plantes ¡ com es pot comprovar part de l'edifici queda per sota el perfil natural del terreny. S'accedeix per la planta pis destinada a la zona d'estar, el menjador ¡ la cuina,un rebost ¡dos dormitoris ¡ un bany. Baixant per unes escales s'arriba a altre estar ¡ dues habitacions ¡ dos banys, que correspon a la planta baixa. Des de aquesta planta s'accedeix a un porxo. La coberta será inclinada, amb una pendent de 28%.! el balcó evacuará les aigúes per una gárgola. L'objectiu de l'exercici és que l'estudiant defineixi de forma gráfica quina és la proposta del sistema constructiu del conjunt, tant pel que fa a tots els elements estructurals, a les cobertes ¡ a l'escala. També es complementará l'esquema general amb els detalls que s'indiquen. S'ha de tenir en compte les segúents condicions: - El terreny: és un terreny argilós coherent amb una tensió admissible elevada. Que hi ha una part de l'edifici que quedará enterrada. - Estructura: a la zona de l'habitatge es realitza un forjat sanitari. La resta dels forjats són forjats de biguetes semiresistents. La longitud de les biguetes será de 6,00 m com a máxim. L'estructura vertical és de parets de fábrica de maó. L'estructura vertical i horitzontal la ha de definir l'estudiant en la resolució de l'exercici. Si son necessáries jásseres, seran metal. liques ¡ sempre es consideraran les mínimes ¡ amb el forjat integrat en el seu cantell. Es pretén aconseguir el máxim monolitisme. Detalls: Secció de la trobada entre la cadena d'una paret de cárrega exterior ¡ el forjat. Detall de la trobada entre la paret de cárrega ¡ la fonamentació. Molt important: L'exercici s'ha de resoldre gráficament, en les plantes adjuntes, sense efectuar cap cálcul, si bé s'ha d'aplicar la lógica constructiva. Els gráfics aniran completats amb totes les indicacions ¡ terminologia necessária per a la seva correcta comprensió i demostrar que s'ha assolit un bon aprenentatge del vocabulari técnic d'aquest curs. Els dibuixos estan a escala 1/100 — — — DEFINICIÓ D'ESPA! Baleó pa P.Ple Porxo = =— SECCIÓ AA PLANTA COBERTA LLEGENDA PLANTA FONAMENTS Ll] PLANTA SOSTRE SANITARI
