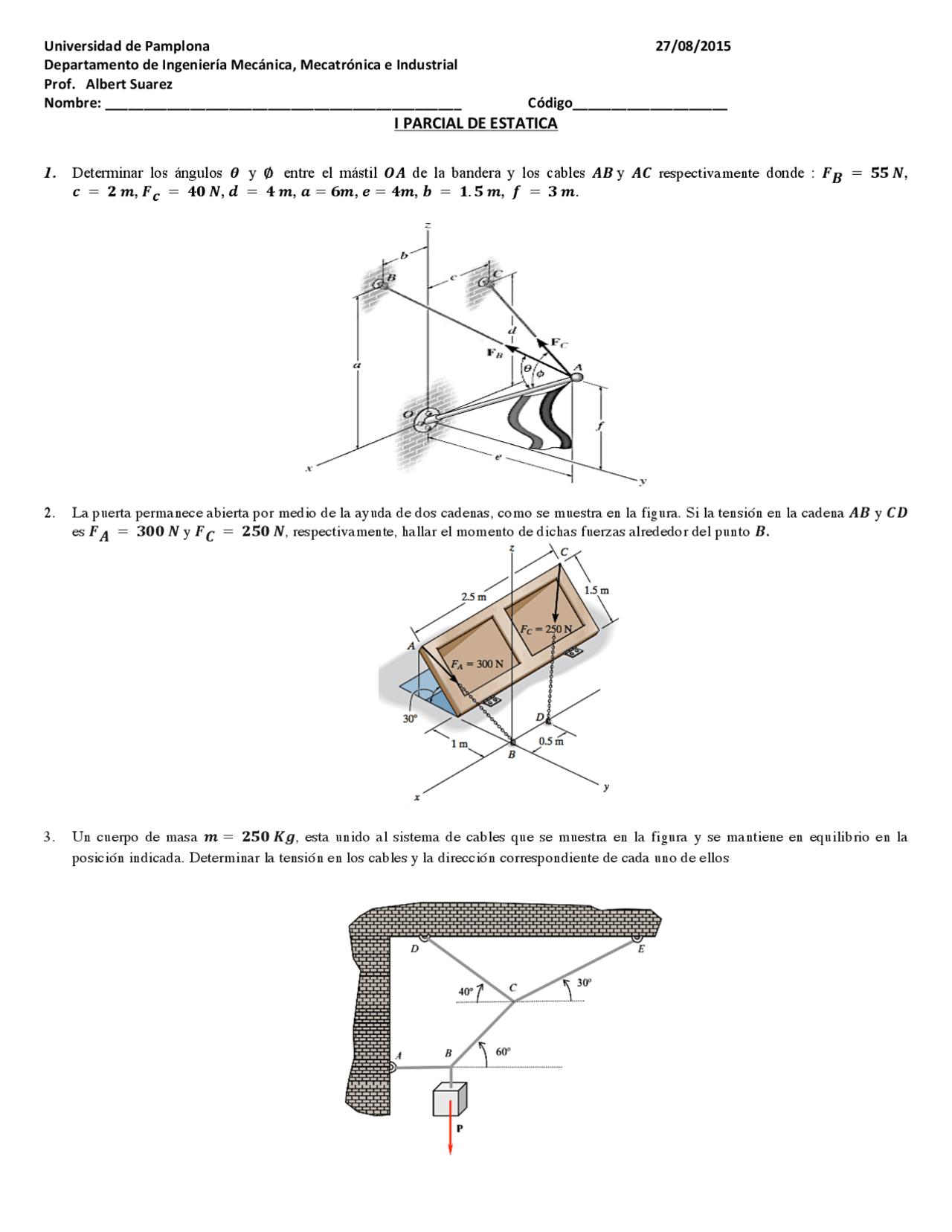

Universidad*de*Pamplona* * 27/08/2015*
Departamento*de*Ingeniería*Mecánica,*Mecatrónica*e*Industrial*
Prof.***Albert*Suarez*
Nombre:*______________________________________________*******************Código____________________*
I*PARCIAL*DE*ESTATICA*
!
1. Determinar los ángulos 𝜽! y ∅! entre el mástil 𝑶𝑨 de la bandera y los cables 𝑨𝑩!y 𝑨𝑪 respectivamente donde : 𝑭𝑩!=!𝟓𝟓!𝑵,
𝒄!=!𝟐!𝒎, 𝑭𝒄!=!𝟒𝟎!𝑵, 𝒅!=!𝟒!𝒎, 𝒂=𝟔𝒎, 𝒆=𝟒𝒎, 𝒃!=!𝟏.𝟓!𝒎, !𝒇!=!𝟑!𝒎.
2. La puerta permanece abierta por medio de la ayuda de dos cadenas, como se muestra en la figura. Si la tensión en la cadena 𝑨𝑩 y 𝑪𝑫
es 𝑭𝑨!=!𝟑𝟎𝟎!𝑵 y 𝑭𝑪!=!𝟐𝟓𝟎!𝑵, respectivamente, hallar el momento de dichas fuerzas alrededor del punto 𝑩.
3. Un cuerpo de masa 𝒎=!𝟐𝟓𝟎!𝑲𝒈, esta unido al sistema de cables que se muestra en la figura y se mantiene en equilibrio en la
posición indicada. Determinar la tensión en los cables y la dirección correspondiente de cada uno de ellos
