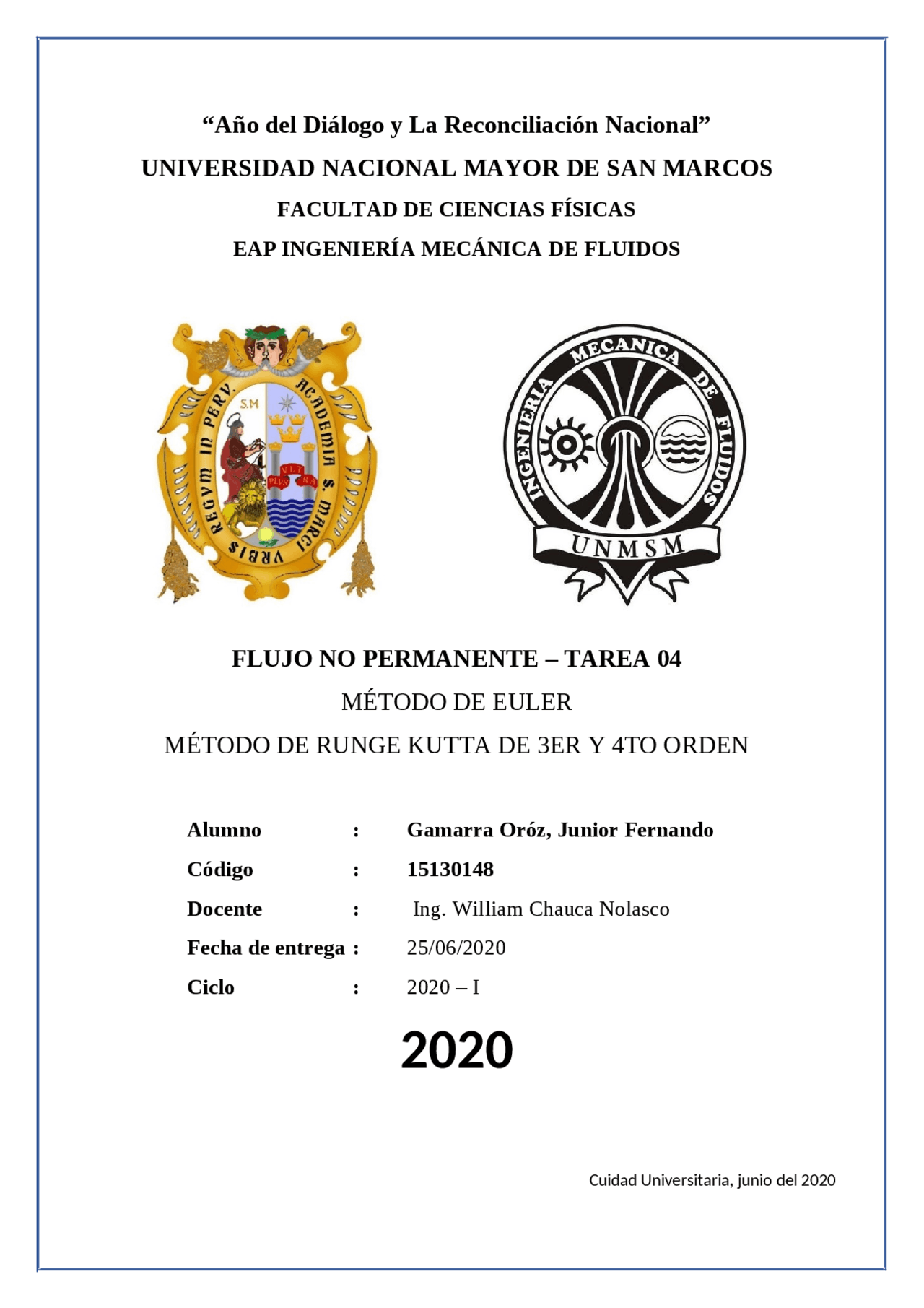

En este documento se presentan dos programas en MatLab para resolver problemas de flujo no permanente en tuberías utilizando los métodos numéricos de Euler y Runge-Kutta de tercer y cuarto orden. Se detalla el proceso de implementación y se muestran gráficamente el desplazamiento y la velocidad del fluido vs tiempo.
Tipo: Ejercicios
1 / 13
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
1. RESOLVER NUMERICAMENTE PARA EL CASO DE RESISTENCIA TURBULENTA UTILIZANDO EL ALGORITMO DE RUNGE KUTTA DE TERCER ORDEN. 2 2 2 | | 0 2 d z f dz dz g z dt D dt dt L Elabore un programa en MatLab teniendo en cuenta el siguiente enunciado; Se tiene una tubería que contiene un fluido que comienza a oscilar con las siguientes características: Diámetro=0.20 m., longitud del liquido en el tubo= 10 m., coeficiente de fricción= 0.018, g=9.81 m/s^2 , z=5 m., t=18 seg., dt=0.2 seg.
2.- RESOLVER NUMERICAMENTE PARA EL CASO DE RESISTENCIA, UTILIZANDO EL ALGORITMO DE EULER Elabore un programa en MatLab teniendo en cuenta el siguiente enunciado; Se tiene una tubería que contiene un fluido que comienza a oscilar con las siguientes características: Diámetro=0.20 m., longitud del liquido en el tubo= 10 m., coeficiente de fricción= 0.018, g=9.81 m/ s^2 , z=5 m., t=18 seg., dt=0.2 seg.
2 | | 0 2 d z f dz dz g z dt D dt dt L
3.- RESOLVER NUMERICAMENTE PARA EL CASO DE RESISTENCIA, LAMINAR UTILIZANDO EL ALGORITMO DE RK 2 2 2 32 2 0 d z dz g z dt D dt v L Se tiene una tubería que contiene un fluido que comienza a oscilar con las siguientes características: Diámetro=0.50 m., longitud del liquido en el tubo= 100 m., VISCOSIDAD = 0.000003, g=9.81 m/s^2 , z=6 m., t=20 seg., h = 0.5, dt=0.1 seg.
tf=50; dt=0.05; L=100; vis=310^(-6); D=0.05; w=2g/L; c1=(32vis/D^2); nt=tf/dt+1; %Condiciones iniciales v(1)=0; z(1)=6; t(1)=0; for j=2:nt kz1=dt(v(j-1)); kv1=-dt(c1v(j-1)+wz(j-1)); kz2=dt(v(j-1)+kv1/2); kv2=-dt(c1(v(j-1)+kv1/2)+w(z(j-1)+kz1/2)); kz3=dt(v(j-1)+kv2/2); kv3=-dt(c1(v(j-1)+kv2/2)+w(z(j-1)+kz2/2)); kz4=dt(v(j-1)+kv3); kv4=-dt(c1(v(j-1)+kv3)+w(z(j-1)+kz3)); v(j)=v(j-1)+(kv1+2kv2+2kv3+kv4)/6; z(j)=z(j-1)+(kz1+2kz2+2kz3+kz4)/6; t(j)=(j-1)dt; end fprintf('Tiempo(s) Z(m) V(m/s)\n') for j=1:nt fprintf('%f %f %f\n',t(j),z(j),v(j)) end figure(1) plot(t,z) xlabel('Tiempo (s)'); ylabel('Desplazamiento (m)'); title('RK-4 Desplazamiento vs Tiempo'); grid on figure(2) plot(t,v) xlabel('Tiempo(s)'); ylabel('Velocidad (m/s)'); grid on title('RK-4 Velocidad vs Tiempo');
Para que el programa tenga el comportamiento de RESISTENCIA LAMINAR, cambiamos a ¿ 0.0001 (escogemos otro líquido) ; D=0.03 m ; L=20 m ; para que de esta forma se cumpla 16 ν D 2 >^ √ 2 g L
