2. Construye un pirámide recta cuya base es un hexágono regular y, a la vez, es un plano
horizontal. La altura de la pirámide y la diagonal mayor del hexágono se encuentran en
proporción de 3 a 2. Considera que la altura mínima de la pirámide es 6cm.
Proponer un plano infinito que no sea paralelo o perpendicular a ningún PPP e intersecarlo con
la pirámide. Hallar en VM la sección resultante del corte y mostrarla en todas las vistas utilizadas
para la solución del ejercicio respetando la visiblidad.
Puntaje: 10ptos.
PRÁCTICA CALIFICADA 12 - GEOMETRÍA DESCRIPTIVA / FAU / PUCP / 2022-1

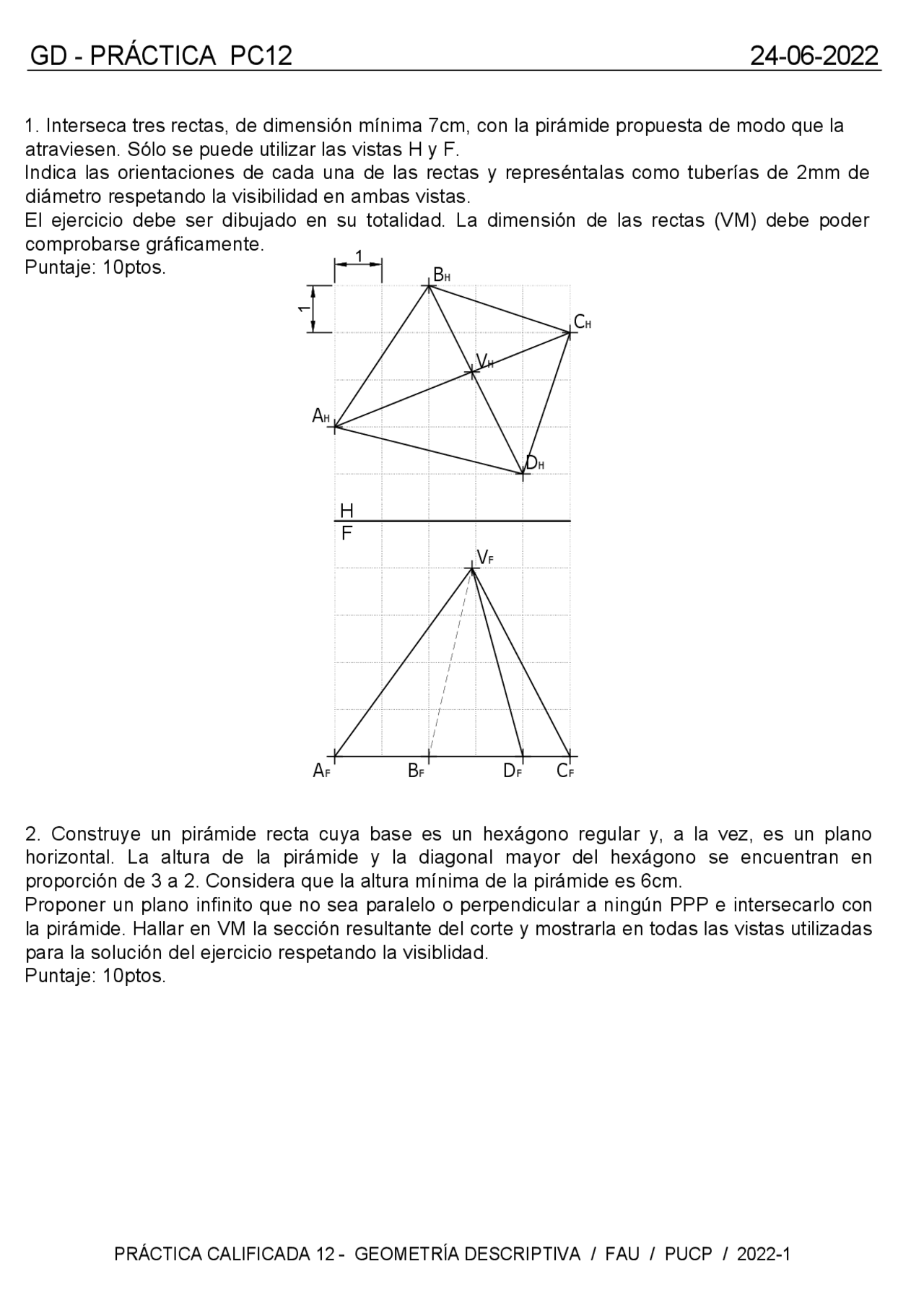

GD - PRÁCTICA PC12 24-06-2022
1. Interseca tres rectas, de dimensión mínima 7cm, con la pirámide propuesta de modo que la
atraviesen. Sólo se puede utilizar las vistas H y F.
Indica las orientaciones de cada una de las rectas y represéntalas como tuberías de 2mm de
diámetro respetando la visibilidad en ambas vistas.
El ejercicio debe ser dibujado en su totalidad. La dimensión de las rectas (VM) debe poder
comprobarse gráficamente.
Puntaje: 10ptos.
F
H
F
H
VH
CH
BH
AH
DH
AFBFDFCF
VF
1
1
