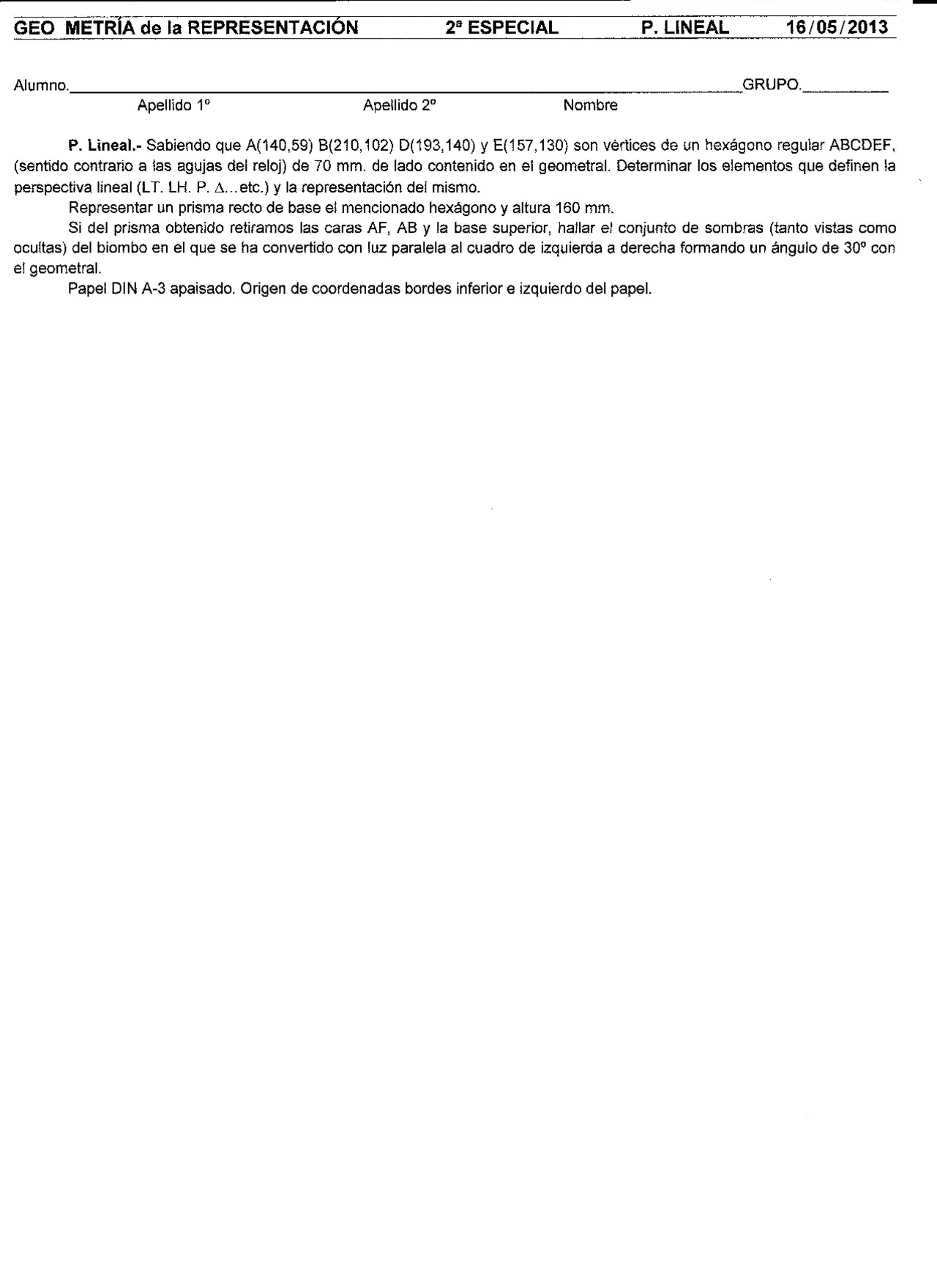

GEO METRÍA de la REPRESENTACIÓN 2* ESPECIAL P. LINEAL 16/05/2013 Alumno. GRUPO. Apellido 1% Apellido 2% Nombre P. Lineal.- Sabiendo que A(140,59) B(210,102) D(193,140) y E(157,130) son vértices de un hexágono regular ABCDEF, (sentido contrario a tas agujas del reloj) de 70 mm. de lado contenido en el geometral. Determinar los elementos que definen la perspectiva lineal (LT. LH. P. A...etc.) y la representación del mismo. Representar un prisma recto de base el mencionado hexágono y altura 160 mm. Si del prisma obtenido retiramos las caras AF, AB y la base superior, hallar el conjunto de sombras (tanto vistas como ocuítas) del biombo en el que se ha convertido con luz paralela al cuadro de izquierda a derecha formando un ángulo de 30% con el geometral. Papel DIN A-3 apaisado. Origen de coordenadas bordes inferior e izquierdo del papel. Hg T
