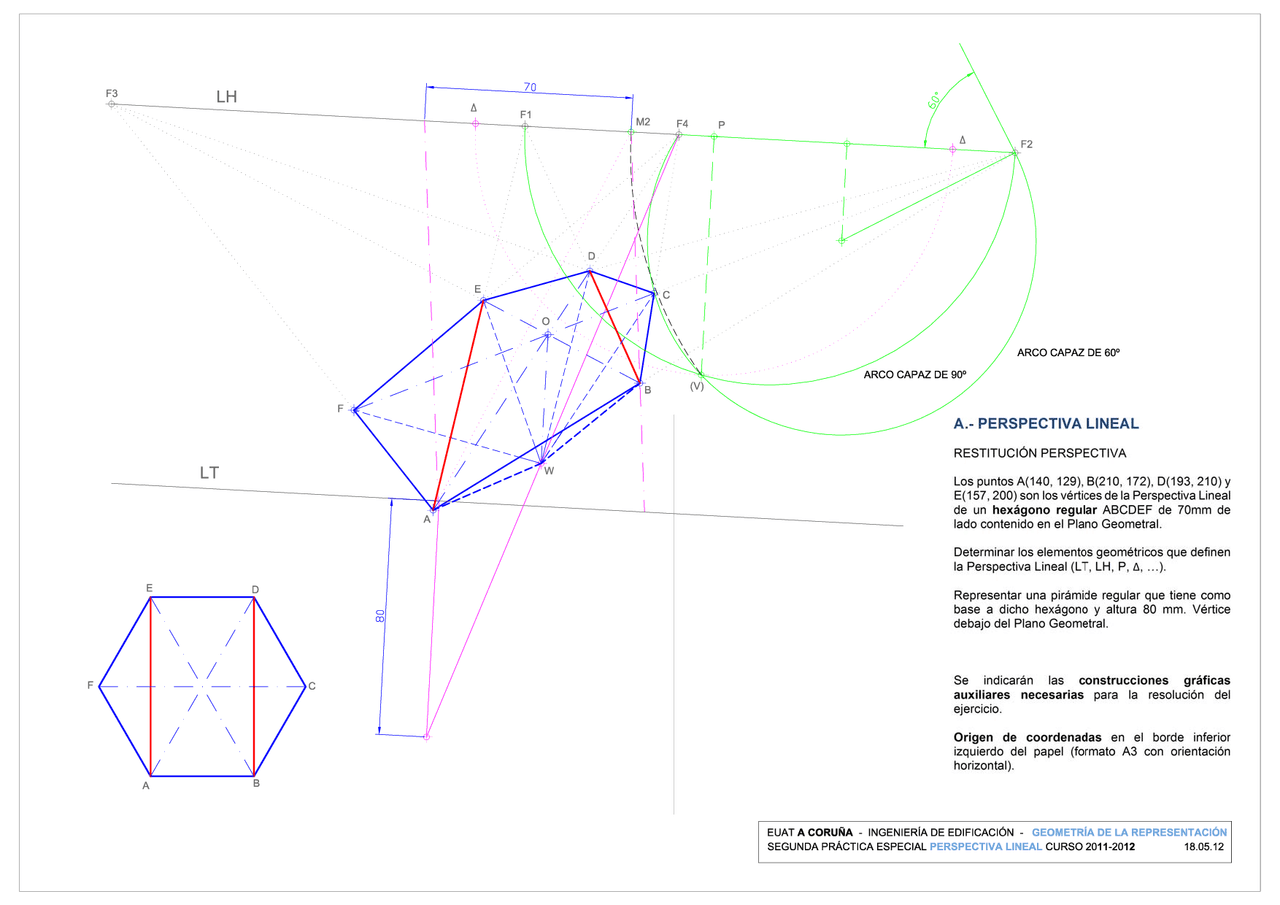

ARCO CAPAZ DE 60? ARCO CAPAZ DE 90? A.- PERSPECTIVA LINEAL RESTITUCIÓN PERSPECTIVA Los puntos A(140, 129), B(210, 172), D(193, 210) y A — E(157, 200) son los vértices de la Perspectiva Lineal de un hexágono regular ABCDEF de 70mm de lado contenido en el Plano Geometral. Determinar los elementos geométricos que definen la Perspectiva Lineal (LT, LH, P, A, ...). Representar una pirámide regular que tiene como base a dicho hexágono y altura 80 mm. Vértice debajo del Plano Geometral. Se indicarán las construcciones gráficas auxiliares necesarias para la resolución del ejercicio. Origen de coordenadas en el borde inferior izquierdo del papel (formato A3 con orientación horizontal). EUAT A CORUÑA - INGENIERÍA DE EDIFICACIÓN - GEOMETRÍA DE LA REPRESENTACIÓN: SEGUNDA PRÁCTICA ESPECIAL PERSPECTIVA LINEAL CURSO 2011-2012 18.05.12 LH al Fa C. Fb EUAT A CORUÑA - INGENIERÍA DE EDIFICACIÓN - GEOMETRÍA DE LA REPRESENTACIÓN: SEGUNDA PRÁCTICA ESPECIAL PERSPECTIVA LINEAL CURSO 2011-2012 18.05.12 LT N | > z | | PLANO DEL CUADRO ] A y E PERSPECTIVA LINEAL Representación de una forma compuesta. Hallar la Perspectiva Lineal de Plano de Cuadro vertical del biombo ABCDEFG del que se conocen sus proyecciones diédricas, siendo V el Punto de Vista. Hallar el conjunto de sombras con luz natural descendente hacia la derecha y paralela a L cuyas proyecciones ortogonales sobre el Plano Geometral y sobre el Plano del Cuadro forman 35" y 45% respectivamente con la Línea de Tierra. Solución a escala natural. Se indicarán las construcciones gráficas auxiliares necesarias para la resolución del ejercicio.
