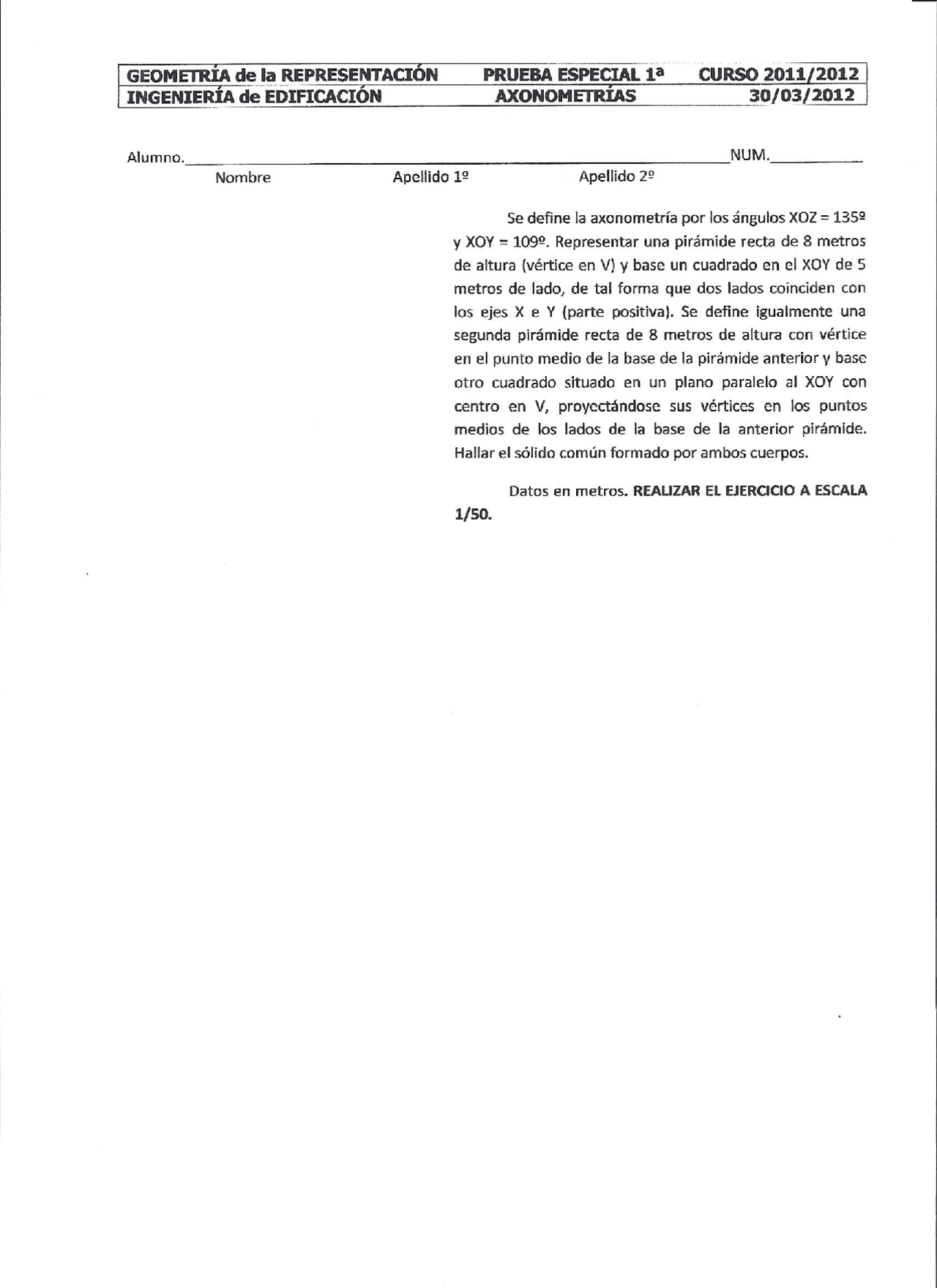

GEOMETRÍA de la REPRESENTACIÓN PRUEBA ESPECIAL 12 CURSO 2011/2012 INGENIERÍA de EDIFICACIÓN AXONOMETRIAS 30/03/2012 | Alumno. NUM. Nombre Apellido 12 Apellido 22 Se define la axonometría por los ángulos XOZ = 1352 y XOY = 1098. Representar una pirámide recta de 8 metros de altura (vértice en V) y base un cuadrado en el XOY de 5 metros de lado, de tal forma que dos lados coinciden con los ejes X e Y (parte positiva). Se define igualmente una segunda pirámide recta de 8 metros de altura con vértice en el punto medio de la base de la pirámide anterior y base otro cuadrado situado en un plano paralelo al XOY con centro en V, proyectándose sus vértices en los puntos medios de los lados de la base de la anterior pirámide. Hallar el sólido común formado por ambos cuerpos. Datos en metros. REALIZAR EL EJERCICIO A ESCALA 1/50. (2 GEOMETRÍA de la REPRESENTACIÓN PRUEBA ESPECIAL 13___ CURSO 2011/2012 INGENIERÍA de EDIFICACIÓN AXONOMETRÍAS 30/03/2012 Alumno. NUM. Nombre Apellido 12 Apellido 22 Se define la Perspectiva Caballera por p=1202 y p=2/3. Hallar.la perspectiva del conjunto pirámide cuadrangular hueca invertida (sin tapa) y el prisma rectangular apoyado por una de sus caras en el XOY del que conocemos su representación diédrica. Determinar el conjunto de sombras con luz descendente por la izquierda paralela a L, L; forma 30% con la línea de tierra y L, 45%. Se considerará el plano XOZ transparente. Datos en metros. RESOLVER El EJERCICIO A ESCALA 1/30. Origen de coordenadas a 6 cm. del borde izquierdo y a 15 del inferior. (Para situar el origen de coordenadas no se tendrá en cuenta la escala del ejercicio) z h-—20 40 10 y 1 Xx 0 10 20 L—<%o 20 20: (D1) Ga (A)
