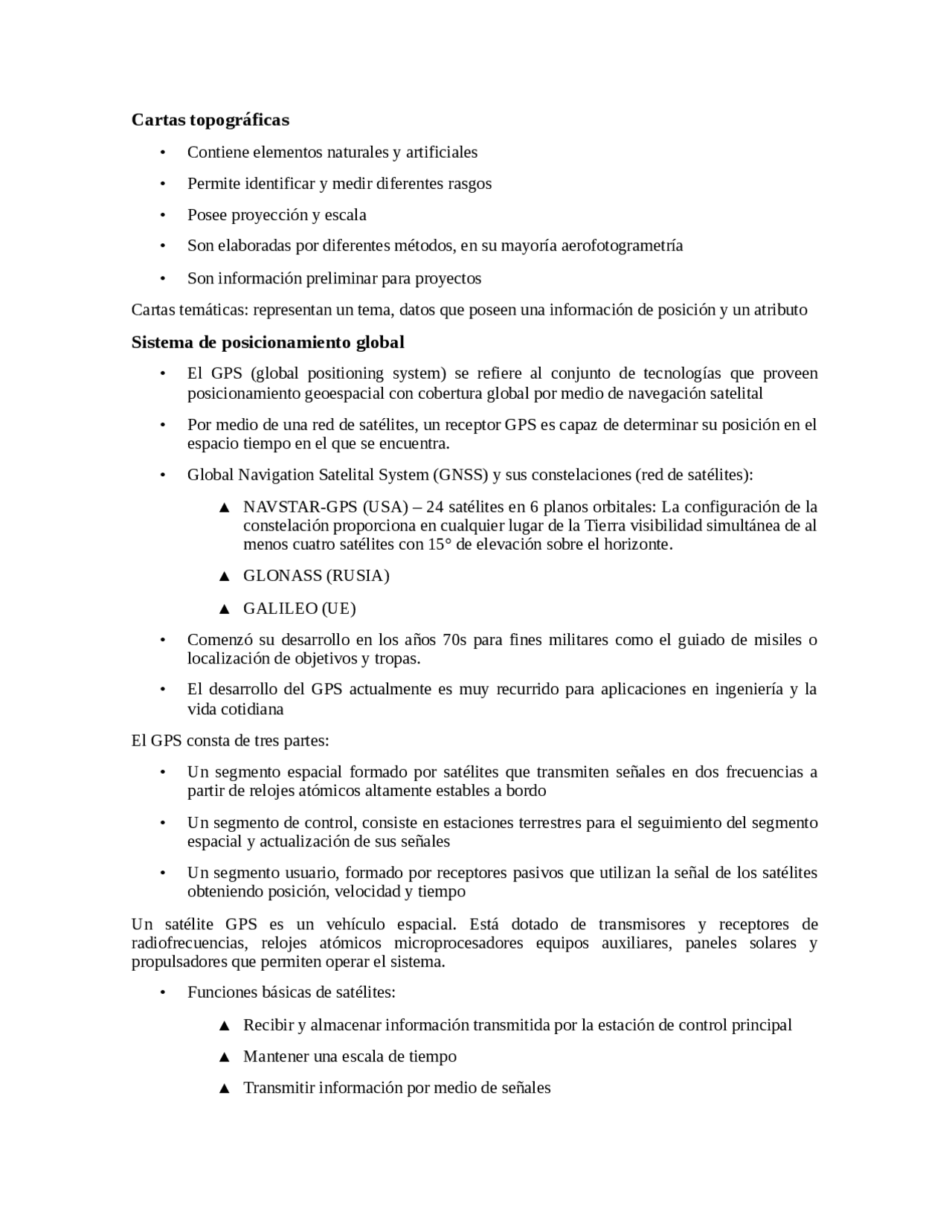

Cartas topográficas
- Contiene elementos naturales y artificiales
- Permite identificar y medir diferentes rasgos
- Posee proyección y escala
- Son elaboradas por diferentes métodos, en su mayoría aerofotogrametría
- Son información preliminar para proyectos
Cartas temáticas: representan un tema, datos que poseen una información de posición y un atributo
Sistema de posicionamiento global
- El GPS (global positioning system) se refiere al conjunto de tecnologías que proveen posicionamiento geoespacial con cobertura global por medio de navegación satelital
- Por medio de una red de satélites, un receptor GPS es capaz de determinar su posición en el espacio tiempo en el que se encuentra.
- Global Navigation Satelital System (GNSS) y sus constelaciones (red de satélites):
▲ NAVSTAR-GPS (USA) – 24 satélites en 6 planos orbitales: La configuración de la constelación proporciona en cualquier lugar de la Tierra visibilidad simultánea de al menos cuatro satélites con 15° de elevación sobre el horizonte.
▲ GLONASS (RUSIA)
▲ GALILEO (UE)
- Comenzó su desarrollo en los años 70s para fines militares como el guiado de misiles o localización de objetivos y tropas.
- El desarrollo del GPS actualmente es muy recurrido para aplicaciones en ingeniería y la vida cotidiana
El GPS consta de tres partes:
- Un segmento espacial formado por satélites que transmiten señales en dos frecuencias a partir de relojes atómicos altamente estables a bordo
- Un segmento de control, consiste en estaciones terrestres para el seguimiento del segmento espacial y actualización de sus señales
- Un segmento usuario, formado por receptores pasivos que utilizan la señal de los satélites obteniendo posición, velocidad y tiempo
Un satélite GPS es un vehículo espacial. Está dotado de transmisores y receptores de radiofrecuencias, relojes atómicos microprocesadores equipos auxiliares, paneles solares y propulsadores que permiten operar el sistema.
- Funciones básicas de satélites:
▲ Recibir y almacenar información transmitida por la estación de control principal
▲ Mantener una escala de tiempo
▲ Transmitir información por medio de señales
▲ Realizar maniobras para ajustes orbitales controlando la estabilidad del sistema
Segmento de control: Es responsable del funcionamiento y operatividad del Sistema GPS. Está formado por una estación principal de control, localizada en Colorado Springs y otras cuatro estaciones situadas en Hawaii, Isla Ascensión, Isla Diego García y Kwajalein.
■ Las cinco estaciones realizan un seguimiento de todas las señales GPS con el objeto principal de controlar las órbitas de dichos satélites y predecir sus efemérides.
■ También registran datos meteorológicos para elaborar modelos atmosféricos.
■ Las posiciones geodésicas de estas estaciones son conocidas con un elevado grado de precisión.
Segmento del ususario:
■ Consiste en los diferentes y múltiples tipos de equipos receptores de las señales GPS.
■ El diseño de los equipos receptores GPS será sustancialmente diferente según la utilización del mismo.
■ (^) El sistema de posicionamiento global tiene como objetivo la asignación de coordenadas a estaciones con vértices geodésicos, donde se ubica el usuario.
■ Para la determinación de las coordenadas absolutas geodésicas de estaciones, los métodos utilizan medidas de distancia.
■ (^) La incógnita geodésica es el vector geocéntrico de la estación de observación.
■ Los receptores GPS constan de:
- una antena con preamplificador
- un procesador de la señal recibida con el software correspondiente
- (^) dispositivos de almacenamiento de datos
- sensores meteorológicos
- Reloj atómico interno o externo.
Interacción entre segmentos:
- La situación de los satélites es conocida por el receptor con base en las efemérides, parámetros que son transmitidos por los propios satélites.
- El equipo receptor mide su distancia a los satélites, y usa esa información para calcular su posición.
- Cada satélite indica que el receptor se encuentra en un punto en la superficie de la esfera con centro en el propio satélite y de radio la distancia total hasta el receptor.
- Son necesarios al menos cuatro satélites para obtener la posición, con tres satélites somos capaces de calcular la posición en tres dimensiones, mientras que el cuarto nos permite eliminar los errores de sincronización en los relojes del receptor y del satélite.
Métodos de levantamiento:
■ El principal objetivo del GPS es proporcionar coordenadas absolutas a estaciones situadas en la Tierra.
- La estereoscopía es un proceso que se realiza de manera natural cuando un observador mira simultáneamente dos imágenes de un mismo objeto, que han sido captadas desde dos posiciones distintas. Cada ojo ve una imagen y el resultado de ese proceso es la percepción de la profundidad o tercera dimensión.
- El estereoscopio es un instrumento óptico que, por medio de dos imágenes planas de un mismo objeto, tomadas desde dos puntos de vista poco separados entre sí, puestas una al lado de otra y miradas cada una con un ojo, da la sensación del relieve.
- Una ortofoto es una fotografía con escala constante y propiedades de una proyección ortogonal, formada a partir de una fotografía en proyección central mediante rectificación diferencial. En una ortofotografía los objetos ocupan sus posiciones horizontales reales. Si la rectificación ha sido analógica no se ha corregido el desplazamiento de las superficies verticales.
- Las aplicaciones de la fotogrametría son numerosas, es una técnica ampliamente utilizada en muchas disciplinas como: Agronomía, Cartografía, Ortofotografía, Arquitectura, Planeamiento y ordenación del territorio, Medio ambiente, Arqueología, Control de estructuras, Mediciones, Topografía, Biomecánica en diversos campos como la Medicina, Ergonomía, Deporte, Investigación policial (reconstrucción de accidentes), Zoología, Ortofoto, Aplicaciones arquitectónicas, Arqueología, Control de deformaciones, Evaluación de vegetación e impacto ambiental, entre otras.
Algunos ejemplos de aplicaciones son:
- Almacenamiento de datos de elevación para mapas topográficos digitales en base de datos nacionales.
- Problemas de cortes y rellenos en diseño de vías.
- Análisis de visibilidad en planeamiento urbano.
- Planeamiento de vías, canales de riego o drenajes, localización de presas
- Análisis estadístico y comparación de diferentes tipos de terreno.
- Análisis y cálculo de pendientes del terreno, mapas de aspectos y perfiles dependientes que puedan ser utilizados para preparar estudios geomorfológicos ,estimar perdidas por erosión.
- Mostrar información temática o por combinación de datos del relieve con datostemáticos como suelos, uso del suelo o vegetación.
- Proporcionar datos sobre modelos de simulación de deslizamientos o procesosde deslizamientos.
- Remplazar la altitud por otros atributos de variación continua, el D.T.M.
Percepción remota o PR
Percepción remota se define como la ciencia y conjunto se técnicas para la adquisición de datos diferentes objetos mediante el uso de un equipo que no está en contacto directo con el objeto que se investiga
- Estás técnicas involucran el obtener información a partir de medir radiación electromagnética
- Su antecedente directo es la fotogrametría
- También se le conoce con el nombre de teledetección o en inglés remote sensing
El primer requisito para la percepción remota es tener una fuente de radiación electromagnética, excepto cuando la energía registrada es radiada por el objeto de estudio
Dos características fundamentales de la radiación electromagnética son la frecuencia y la longitud de onda
Cada objeto refleja la radiación incidente sobre el con diferentes magnitud a lo largo de cada una de las regiones del espectro electromagnético, Se llaman firmas espectrales
El proceso de la PR implica una interacción entre la radiación incidente y objetos de interés
Plataformas (satélites, aviones, globos, barcos, automóviles) vehículo que transporta sensor para percepción remota.
Un sensor remoto es el aparato que reúne la tecnología necesaria para adquirir imágenes a distancia y que es transportado en una plataforma.
- Puede captar información en diferentes regiones del EEM y cada una de estas regiones se denomina banda.
- Existen sensores activos y pasivos.
- PROGRAMA LANDSAT
- PROGRAMA SPOT
- PROGRAMA SENTINEL
- MODIS (TERRA Y AQUA)
Tipos de resolución
- Resolución espacial- el tamaño del objeto más pequeño que se puede ver (píxel) y del área que hay que cubrir (ángulo de barrido)
- Resolución espectral - que parte del espectro se necesita detectar y el ancho de las bandas detectadas
- Resolución radiometrica - detalle en la detección
- Resolución temporal - periodicidad entre observaciones
Desarrollo de un proyecto en PR
- Diseño de un proyecto en PR.
- Definición clara del problema.
- Evaluación del potencial de las técnicas de Percepción Remota
- Identificación de los procedimientos adecuados de captura de datos
- Determinación de los procedimientos para la interpretación de datos
- Determinación
▲ Evaluación de riesgos y emergencias
▲ Gestión de servicios
▲ Impacto ambiental
▲ Rutas de transporte
