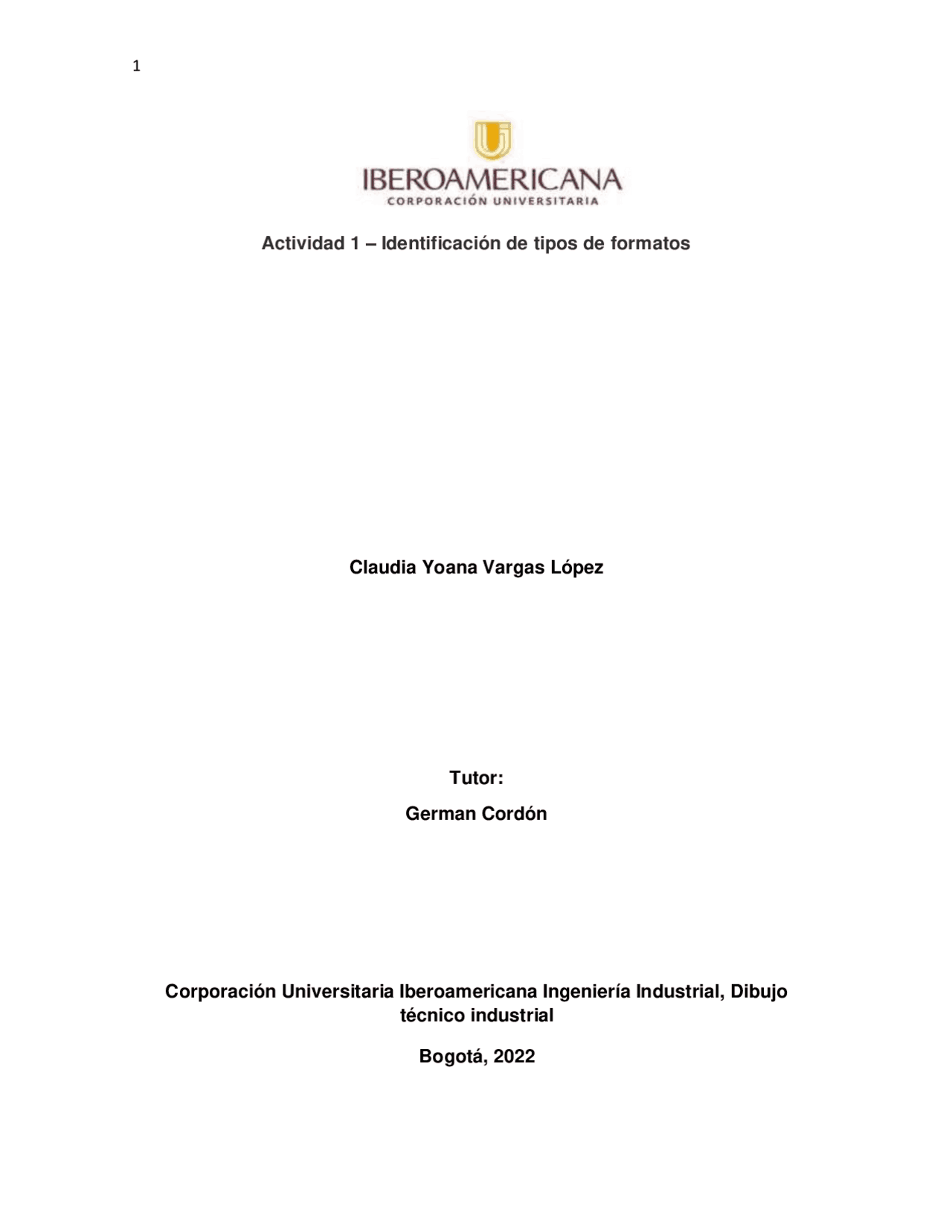

1
Actividad 1 – Identificación de tipos de formatos
Claudia Yoana Vargas López
Tutor:
German Cordón
Corporación Universitaria Iberoamericana Ingeniería Industrial, Dibujo
técnico industrial
Bogotá, 2022
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Tipos de formatos en dibujo técnico industrial: Reglas y conceptos básicos, Apuntes de Dibujo Técnico
En este documento, Claudia Yoana Vargas López presenta una actividad en la que identifica los diferentes tipos de formatos utilizados en el dibujo técnico industrial y explica las reglas y conceptos básicos que rigen su aplicación en las actividades industriales. El texto aborda temas como la división de formatos, reglas de semejanza, reglas de referencia y márgenes, entre otros. Además, se detalla el uso de cuadros de títulos y líneas técnicas para facilitar la comprensión de los planos. una valiosa referencia para estudiantes de ingeniería industrial y arquitectura, entre otros campos relacionados con el dibujo técnico.
Tipo: Apuntes
2021/2022
1 / 9
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Tipos de formatos en dibujo técnico industrial: Reglas y conceptos básicos y más Apuntes en PDF de Dibujo Técnico solo en Docsity!
Actividad 1 – Identificación de tipos de formatos Claudia Yoana Vargas López Tutor: German Cordón Corporación Universitaria Iberoamericana Ingeniería Industrial, Dibujo técnico industrial Bogotá, 2022
Tabla de contenido Portada ....................................................................................................................... 1 Introducción .............................................................................................................. 3 Cuerpo del trabajo ……………………………………………………………………………………... 4 conclusiones ……………………………………………………………………………... 8 Bibliografía …………………………………………………………………………...…... 9
Formato: Es el tamaño de la hoja de papel donde se realizan los dibujos, cuyas dimensiones están definidas por la norma cubana (NC). Para obtener las dimensiones se tienen en cuenta varias reglas:
- Regla de división: Todo formato se obtiene dividendo en dos partes iguales el inmediato superior, paralelamente al lado menor. Por tanto, la relación que existe entre dos formatos sucesivos es de ½.
- Regla de Semejanza: Todos los formatos son semejantes, siendo la relación que existe entre los lados X e Y la misma que la existente entre el lado y la diagonal de un cuadrado.
- Reglas de referencia: Todos los formatos están referidos al sistema métrico decimal.
- Formato AO: Es el formato más grande de todo su tamaño es considerable y por eso mismo se trabaja con él en centros de diseño gráfico exclusivamente. Se usa para diseño técnico ya que este requiere de hojas grandes para respetar las proporciones de los proyectos.
- Formato A1: Esta es de gran tamaño al igual que el formato A0, se usa para diseño técnico, para cartografía, carteles y materiales publicitarios que requieran formatos grandes.
- Formato A2: Pueden ser varios entre estos para diseño impresión fotográfica.
- Formato A3: Junto con el formato A4 es el más común. La mayoría de impresoras están diseñadas para este formato y el A4 dibujos, gráficos, pósteres, fotografías, revistas, partituras, carteles y diplomas.
- Formato A4: La mayoría sabemos que el formato A4 es el folio clásico para impresora, el usado para los documentos estándar, ya sean cartas o formularios. Es el formato de los cuadernos que se utilizan en los colegios, de los libros infantiles y de las enciclopedias (que requieren más espacio para las ilustraciones), de las revistas y de los folletos. De hecho, el folleto clásico es un A4 plegado en tres.
- Formato A5: El A5 también puede ir bien para la impresión de libros, además de revistas y folletos. Es un formato perfecto para tomar notas o apuntes al cargarlo no ocupa tanto espacio en nuestro bolso.
- Márgenes de formatos Los márgenes son generales para los tres tipos de formatos. Según la norma UNE 1 - 026 - 83, en cada formato el área de dibujo queda limitada por un margen rectangular en blanco, alrededor de todo el formato, y las dimensiones quedarán definidas según el formato:
- En los formatos pequeños, hasta el A4, el margen es de 5 mm.
- En los formatos mayores, a partir del A3, el margen será de 10 mm. El margen de archivo tiene una dimensión de 20 mm y los márgenes de trabajo 10 mm todos.
- Formatos básicos A4 y A3.
- Márgenes del formato.
- Firmas: Figurará las rúbricas de la persona que ha realizado y comprobado el plano.
- Razón Social: Nombre de la empresa.
- Número de piezas: En este punto se indicará el número de piezas iguales de forma y dimensiones que hay en el conjunto.
- Denominación y observaciones: Se indicará el nombre de la pieza y las indicaciones que correspondan a la misma.
- Marca: Número asignado a cada una de las piezas en el conjunto. Líneas técnicas para el dibujo
- Línea gruesa continua: se usa en contornos. Límite de roscas. Signos superficiales generales. Símbolos de soldadura.
- Línea fina y continua: el uso que le damos a este tipo de línea es la siguiente: Contornos, líneas de cota y de referencia, rayados, contornos de piezas.
- Trazos cortos: se usan en contornos y aristas (línea formada por la intersección de dos planos) no visibles. Tipos de líneas técnicas para la elaboración de planos.
Conclusiones: Se cumplió con el objetivo, logre identificar los tipos de formatos y conceptos básicos usados para el desarrollo de la materia.
