ENRIQUE MURGA TORRES

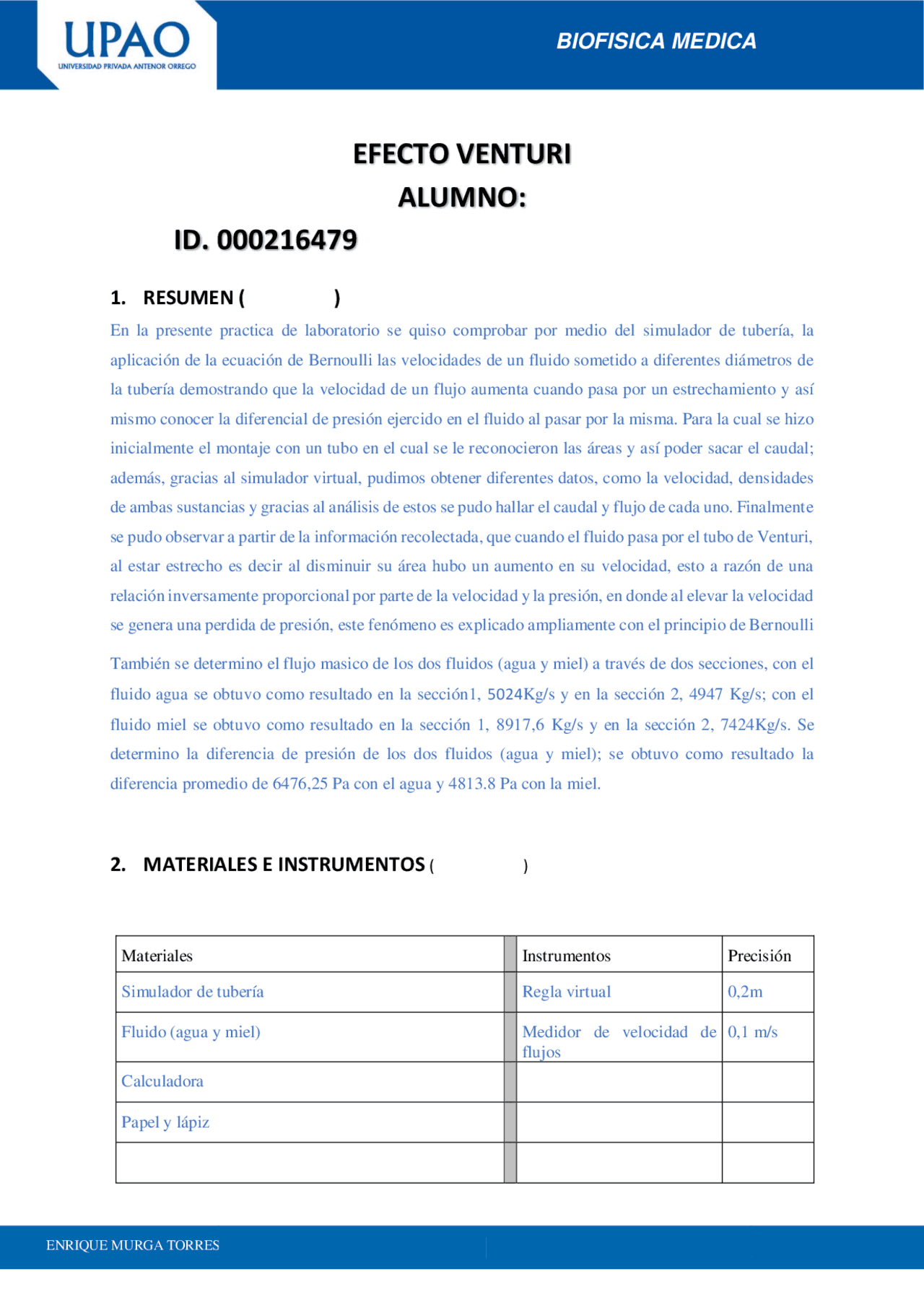

EFECTO VENTURI
ALUMNO:
ID. 000216479
1. RESUMEN ( )
En la presente practica de laboratorio se quiso comprobar por medio del simulador de tubería, la aplicación de la ecuación de Bernoulli las velocidades de un fluido sometido a diferentes diámetros de la tubería demostrando que la velocidad de un flujo aumenta cuando pasa por un estrechamiento y así mismo conocer la diferencial de presión ejercido en el fluido al pasar por la misma. Para la cual se hizo inicialmente el montaje con un tubo en el cual se le reconocieron las áreas y así poder sacar el caudal; además, gracias al simulador virtual, pudimos obtener diferentes datos, como la velocidad, densidades de ambas sustancias y gracias al análisis de estos se pudo hallar el caudal y flujo de cada uno. Finalmente se pudo observar a partir de la información recolectada, que cuando el fluido pasa por el tubo de Venturi, al estar estrecho es decir al disminuir su área hubo un aumento en su velocidad, esto a razón de una relación inversamente proporcional por parte de la velocidad y la presión, en donde al elevar la velocidad se genera una perdida de presión, este fenómeno es explicado ampliamente con el principio de Bernoulli También se determino el flujo masico de los dos fluidos (agua y miel) a través de dos secciones, con el fluido agua se obtuvo como resultado en la sección1, 5024 Kg/s y en la sección 2, 4947 Kg/s; con el fluido miel se obtuvo como resultado en la sección 1, 8917,6 Kg/s y en la sección 2, 7424 Kg/s. Se determino la diferencia de presión de los dos fluidos (agua y miel); se obtuvo como resultado la diferencia promedio de 6476 ,25 Pa con el agua y 4813.8 Pa con la miel.
2. MATERIALES E INSTRUMENTOS ( )
Materiales Instrumentos Precisión Simulador de tubería Regla virtual 0,2m Fluido (agua y miel) Medidor de velocidad de flujos 0,1 m/s Calculadora Papel y lápiz
3. PROCEDIMIENTO Y DATOS EXPERIMENTALES ( )
FLUIDO: AGUA
1. Anotar el valor d la densidad del agua:
ρ= ………1000kg/m^3 ……….
2. Medir el diámetro de la sección 1 (D) y su velocidad del fluido por esa sección
D= ……………4 m…………………; v = ……………0, 4 m/s………………….
3. Medir el diámetro de la sección 2 (d) y su velocidad del fluido por esa sección. Variar el
diámetro de la sección 2 y mida la velocidad para dichos diámetros y anotarlo en la tabla
N° 1.
Tabla N°01: Diámetro y velocidad del fluido en la sección 2, cuando el fluido es agua
Sección 2
Diámetro
(m)
Velocidad
(m/s)
1 1 m 6,2 m/s
2 1,4 m 3,2 m/s
3 2 m 1,6 m/s
4 2,4 m 1,1 m/s
Seccion 1 Seccion 2
2. Halle el promedio del flujo 2:
Promedio ф̅̅̅𝟐̅ = ……… 4947
𝑘𝑔 𝑠
3. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teorico y luego anotar en la siguiente tabla: Tabla N°04. P1-P2= 𝟏 𝟐 p(V^2
2 - V 12 )
4. Completar la tabla N°0 5 con los datos obtenido en la tabla N° 0 2 , correspondiente
para la miel.
Tabla N°05. Secc ión 1 Area de la sección 1 Velocidad (m/s) Caudal (Q) (m^3 /s) Flujo (ф 1 ) Sección 2 Area de la sección 2 Velocidad (m/s) Caudal (Q) (m^3 /s) Flujo (ф 2 ) 𝑘𝑔 𝑠 𝐴 = 𝜋
𝐷^2
A=12,56m^2 0,5m/s Q=A.V Q=6, Ф=p.Q 8917, 1 1,1304m (^2) 4,6 m/s 5, 7383, 2 2,5434m (^2) 2 m/s 5, 7223, 3 3,7994m (^2) 1,4 m/s 5, 7553, 4 5,3066m (^2) 1 m/s 5, 7535,
n P 1 - P 2 (Pa)
5. Halle el promedio del flujo 2:
Promedio ф̅̅̅𝟐̅ = ……… 7424
𝑘𝑔 𝑠
6. Calcular la diferencia de presión que existe entre las dos secciones, utilizando la ecuación (4)
del fundamento teorico, y luego, anotar en la siguiente tabla: Tabla N°06. P1-P2= 𝟏 𝟐 p(V 22 - V 12 )
RESULTADOS
Sección AGUA^ MIEL
ф 1 ф̅̅̅𝟐̅ P 1 - P 2 ф 1 ф̅̅̅𝟐̅ P 1 - P 2
5024 6476,25^ 8917,6^ 4813.
DISCUSIÓN
Después de haber realizado los cálculos respectivos, en el caso del fluido del agua obtuvimos como flujo 1 = 5024 kg/s y flujo 2 = 4947 kg/s con una diferencia de presión promedio de 6476,25 Pa, en el caso de fluido de la miel obtuvimos como flujo 1 =8917,6 kg/s y como flujo 2 = 7424 kg/s con una diferencia de presión promedio de 4813.8 KPa. Después de estos resultados se llegó a la conclusión que al ser la miel más espesa que el agua esta tiende a variar un poco en la velocidad, los cuales factores hacen variar los resultados del caudal en pequeñas partes decimales y el flujo en gran proporción.
n P 1 - P 2 (Pa)
8. BIBLIOGRAFÍA ( )
(autor, titulo, editorial, fecha, N° de edición , página) Daniel Isalas Fernandez Palma y Jesús Roberto Gavidia Iberico, Apuntes de Biofísica, 2019, UPAO, pag. 85- 89
