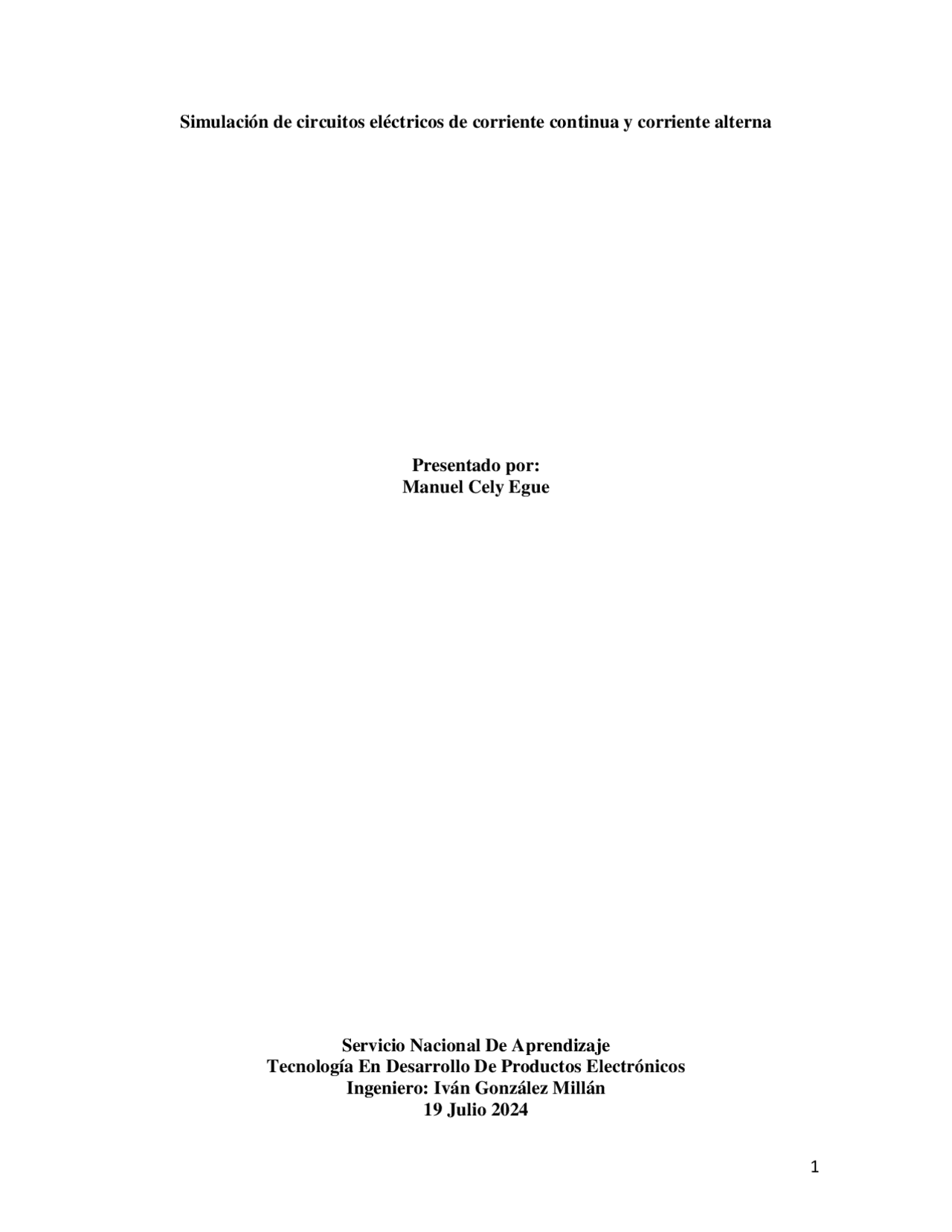

Simulación de circuitos eléctricos de corriente continua y corriente alterna Presentado por: Manuel Cely Egue Servicio Nacional De Aprendizaje Tecnología En Desarrollo De Productos Electrónicos Ingeniero: Iván González Millán 19 Julio 2024
Informe Simulación de circuitos eléctricos de corriente continua y corriente alterna Objetivos. ▪ Utilizar adecuadamente los simuladores de circuitos electricos, en este informe se desarrollaron en los siguientes simuladores: multisim y falstad (simuladores online). ▪ Modelar circuitos electricos resistivos, RL, y RC con fuentes de alimentacion dc y ac. ▪ Determinar voltaje y corriente de algunos de los elementos del circuito, usando los respectivos programas.
Simulacion de circuito resistivo mixto con corriente alterna. Para el circuito anterior tenemos los siguientes datos: Fuente alimentacion del circuito 110V (ac) 60 hz Ipp: 3.417A VPP: 34,171V IRMS: 1,2099 A VRMS: 12,099V En la grafica observamos un comportamiento de onda sinusoidal, donde la corriente tiene una curva mas elevada en relacion con el voltaje.
Circuito electrico RC con corriente continua En la fuente de alimentacion 5V tenemos los siguientes valores: I I:395,626 A R: 12,638 k P: - 1,978 mW En la resistencia de 3k tenemos los siguientes datos: I: 89,794A V: 269,382mV P: 24,189W Para el capacitor de de 4F tenemos los siguientes datos: I: 89,794A V: 1,566 V P: 140,582W
Circuito RL con Corriente Continua Para el anterior circuito tipo RL tenemos los siguientes valores de los componentes: Fuente dc: 5V; R: 16; L: 2H Los valores de I y V obtenidos en la simulacion son los siguientes: I: - 312,50 mA V: - 469,85fV
Circuito RL con corriente alterna Los valores del circuito anterior son los siguientes: Fuente de alimentacion ac: 110v, (60 hz) R1: 50; R2: 20; L1: 9,0 F Los datos arrojados por el simulador para los valores de voltaje y corriente seran los siguientes: Ipp: 4,3861 A VPP: 14,930 mV IRMS: 1,5556 A VRMS: 5,2952 mV
