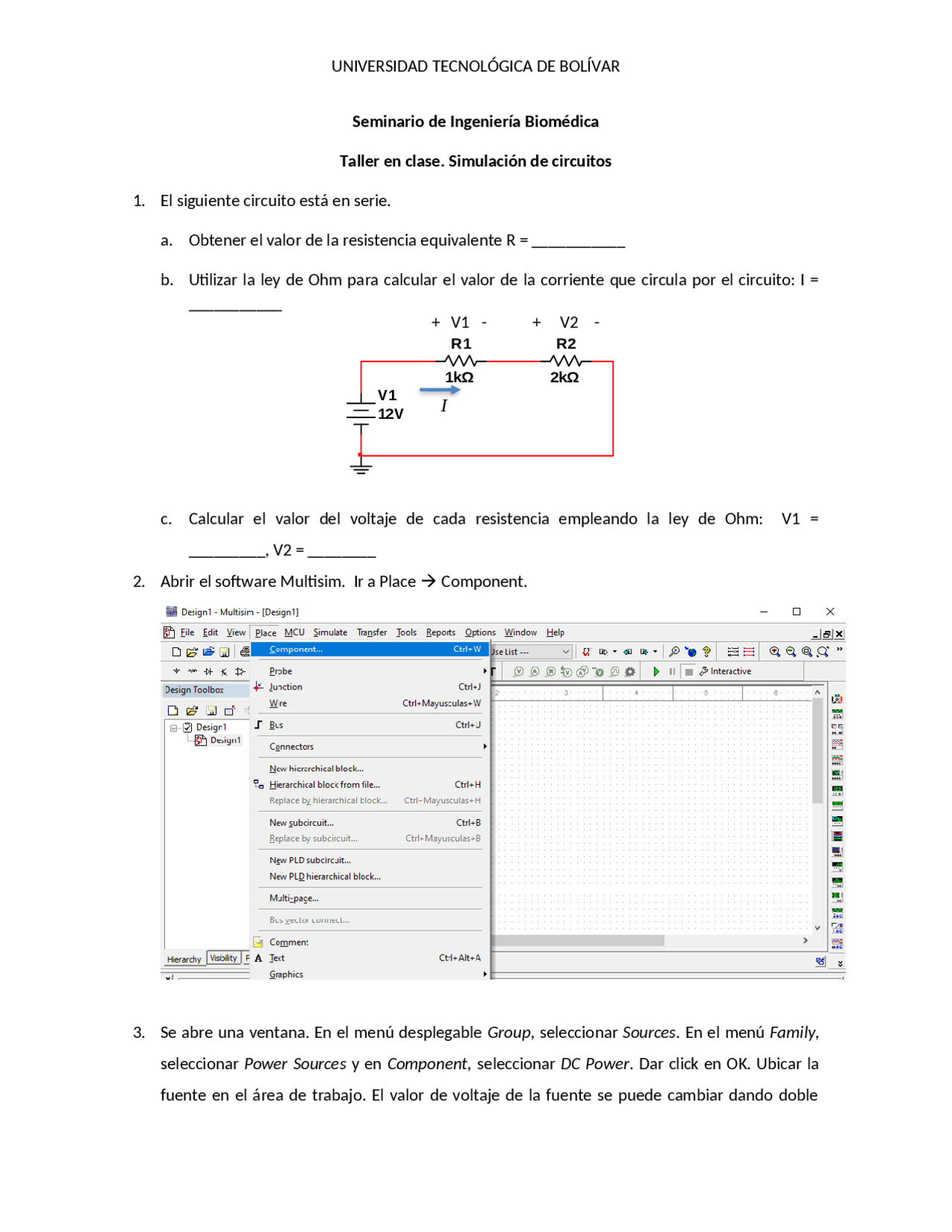

UNIVERSIDAD TECNOLÓGICA DE BOLÍVAR
Seminario de Ingeniería Biomédica
Taller en clase. Simulación de circuitos
1. El siguiente circuito está en serie.
a. Obtener el valor de la resistencia equivalente R = ___________
b. Utilizar la ley de Ohm para calcular el valor de la corriente que circula por el circuito: I =
___________
V1
12V
R1
1kΩ
R2
2kΩ
c. Calcular el valor del voltaje de cada resistencia empleando la ley de Ohm: V1 =
_________, V2 = ________
2. Abrir el software Multisim. Ir a Place Component.
3. Se abre una ventana. En el menú desplegable Group, seleccionar Sources. En el menú Family,
seleccionar Power Sources y en Component, seleccionar DC Power. Dar click en OK. Ubicar la
fuente en el área de trabajo. El valor de voltaje de la fuente se puede cambiar dando doble
+ V1 - + V2 -
I
pf3
pf4

Vista previa parcial del texto

¡Descarga Simulacion de circuitos y más Ejercicios en PDF de Circuitos Digitales solo en Docsity!

Seminario de Ingeniería Biomédica Taller en clase. Simulación de circuitos

  1. El siguiente circuito está en serie. a. Obtener el valor de la resistencia equivalente R = ___________ b. Utilizar la ley de Ohm para calcular el valor de la corriente que circula por el circuito: I = ___________ V 12V R 1kΩ R 2kΩ c. Calcular el valor del voltaje de cada resistencia empleando la ley de Ohm: V1 = _________, V2 = ________
  2. Abrir el software Multisim. Ir a Place  Component.
  3. Se abre una ventana. En el menú desplegable Group, seleccionar Sources. En el menú Family, seleccionar Power Sources y en Component, seleccionar DC Power. Dar click en OK. Ubicar la fuente en el área de trabajo. El valor de voltaje de la fuente se puede cambiar dando doble

+ V1 - + V2 -

I

click sobre la fuente. Ubicar también en el mismo grupo y familia el símbolo de tierra ( Ground ) para identificar el nodo de referencia del circuito.

  1. Ubicarse ahora en el grupo Basic y seleccionar Resistor en Family y 1k en Component.
  1. Guardar el archivo. Asegurarse de que el modo de simulación es interactivo y dar click en el símbolo de ejecutar:
  2. Al dar doble click, en los multímetros puede observarse el valor de voltaje de cada resistencia. Compare estos resultados con los valores calculados al inicio de este taller.
