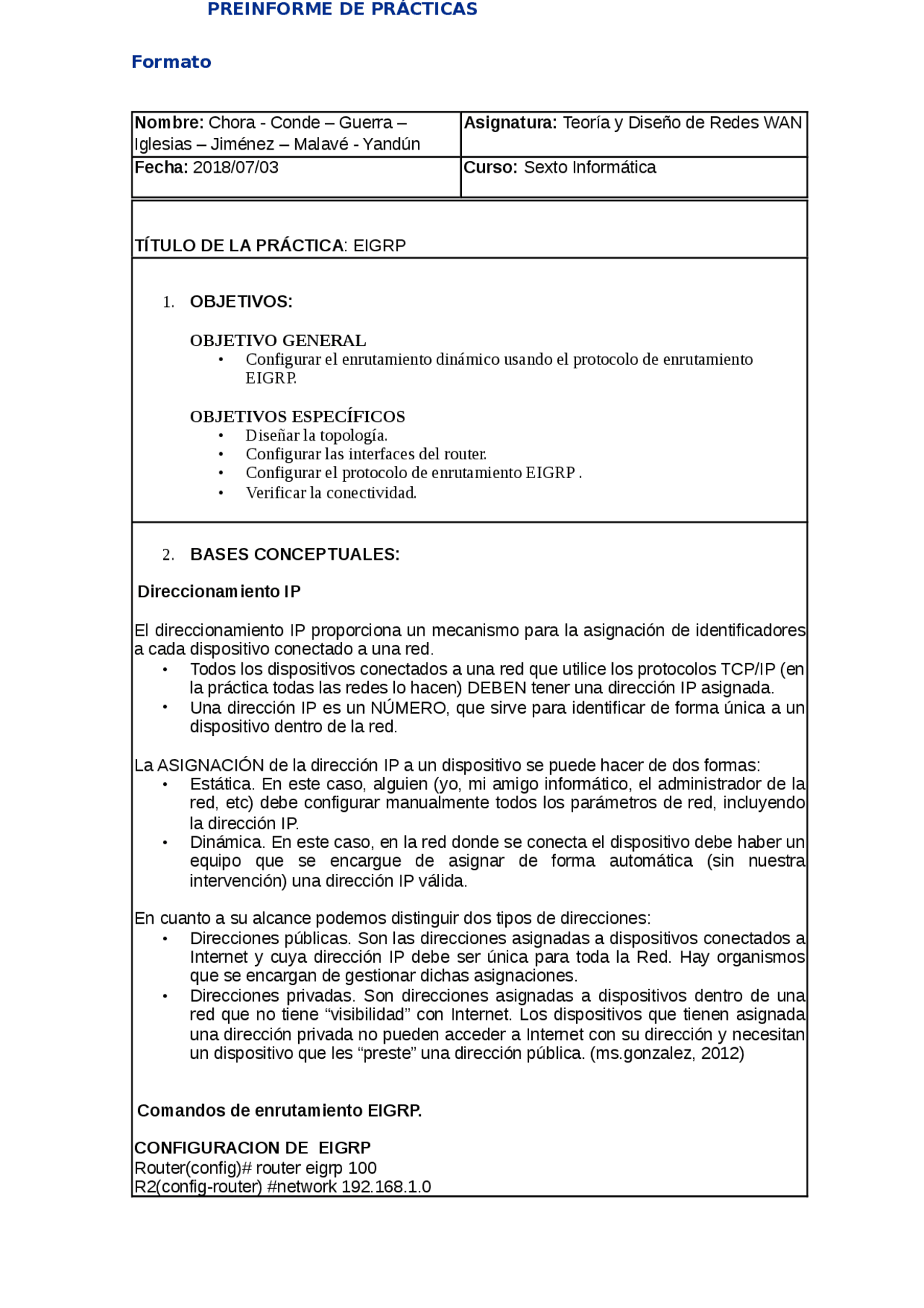

Nombre: Chora - Conde – Guerra – Iglesias – Jiménez – Malavé - Yandún
Asignatura: Teoría y Diseño de Redes WAN
Fecha: 2018/07/03 Curso: Sexto Informática
TÍTULO DE LA PRÁCTICA : EIGRP
1. OBJETIVOS:
OBJETIVO GENERAL
- Configurar el enrutamiento dinámico usando el protocolo de enrutamiento EIGRP.
OBJETIVOS ESPECÍFICOS
- Diseñar la topología.
- Configurar las interfaces del router.
- Configurar el protocolo de enrutamiento EIGRP.
- Verificar la conectividad.
2. BASES CONCEPTUALES:
Direccionamiento IP
El direccionamiento IP proporciona un mecanismo para la asignación de identificadores a cada dispositivo conectado a una red.
- Todos los dispositivos conectados a una red que utilice los protocolos TCP/IP (en la práctica todas las redes lo hacen) DEBEN tener una dirección IP asignada.
- (^) Una dirección IP es un NÚMERO, que sirve para identificar de forma única a un dispositivo dentro de la red.
La ASIGNACIÓN de la dirección IP a un dispositivo se puede hacer de dos formas:
- Estática. En este caso, alguien (yo, mi amigo informático, el administrador de la red, etc) debe configurar manualmente todos los parámetros de red, incluyendo la dirección IP.
- Dinámica. En este caso, en la red donde se conecta el dispositivo debe haber un equipo que se encargue de asignar de forma automática (sin nuestra intervención) una dirección IP válida.
En cuanto a su alcance podemos distinguir dos tipos de direcciones:
- Direcciones públicas. Son las direcciones asignadas a dispositivos conectados a Internet y cuya dirección IP debe ser única para toda la Red. Hay organismos que se encargan de gestionar dichas asignaciones.
- Direcciones privadas. Son direcciones asignadas a dispositivos dentro de una red que no tiene “visibilidad” con Internet. Los dispositivos que tienen asignada una dirección privada no pueden acceder a Internet con su dirección y necesitan un dispositivo que les “preste” una dirección pública. (ms.gonzalez, 2012)
Comandos de enrutamiento EIGRP.
CONFIGURACION DE EIGRP Router(config)# router eigrp 100 R2(config-router) #network 192.168.1.
Formato
R2(config-router) #network 192.168.2.00.0.0.
Router(config)#router eigrp 1 // El 1 es el numero de id de proceso o sistema autónomo Router(config-router)#network [IP DE RED] Router(config-router)#no auto-summary Router(config-router)#exit
PARA ELIMINAR ALGUNA RED
R3(config-router)#no network 192.168.3.0 (SOLO UNA RED) Router(config)#NOrouter rip (PARA BORRAR TODAS LOS RIP (Pena, 2015)
Comandos ICMP
El comando ping El comando del ping (Packet Internet Groper) es un método muy común para resolver problemas la accesibilidad de dispositivo. Utiliza dos mensajes de consulta del Protocolo de mensajes de control de Internet (ICMP), solicitudes de eco ICMP y respuestas de eco ICMP para determinar si un host remoto se encuentra activo. El comando ping también calcula la cantidad de tiempo necesario para recibir la respuesta de eco. En primer lugar, el comando ping envía un paquete de solicitud de eco a una dirección y después espera una respuesta. El ping es exitoso sólo si el ECHO REQUEST llega a destino y éste es capaz de llevar una ECHO REPLY de vuelta a la fuente del ping dentro de un intervalo de tiempo predefinido. (Gerometta, 2016)
El comando Extended ping Cuando se envía un comando ping normal desde un router, la dirección de origen del ping es la dirección IP de la interfaz que usa el paquete para salir del router. Si utilizan a un comando extended ping, la dirección IP de origen se puede cambiar a cualquier dirección IP en el router. El ping extendido se utiliza para realizar un control más avanzado del alcance del host y de la conectividad de la red. El comando extended ping trabaja solamente en la línea de comando privileged exec. El ping normal funciona tanto con el modo EXEC de usuario como con el modo EXEC privilegiado. Para utilizar esta característica, ingresar el ping en la línea de comando y la prensa vuelve. (Gerometta,
El comando traceroute Mientras que el comando ping puede utilizarse para verificar la conectividad entre los dispositivos, traceroute puede utilizarse para detectar los trayectos que toman los paquetes hacia un destino remoto y también, dónde deja de funcionar el ruteo. El propósito detrás del comando traceroute es registrar la fuente de cada mensaje “tiempo excedido” ICMP para proporcionar una traza de la trayectoria que el paquete tomó para alcanzar el destino. El dispositivo que ejecuta el comando traceroute envía los datagramas de una secuencia del protocolo de datagrama de usuario (UDP), cada uno con incrementar los valores del Tiempo para vivir (TTL), a una dirección de puerto inválida (valor por defecto
- en el host remoto. Primero, tres datagramas se envían, cada uno con un valor de campo definido de TTL a
- El valor de TTL de 1 causa el datagrama al “descanso” tan pronto como golpee al primer router en la trayectoria. Este router entonces responde con un mensaje “tiempo excedido” ICMP que indica que ha expirado el datagrama. Después, tres más mensajes UDP se envían, cada uno con el valor establecido valor establecido de TTL a 2. Esto hace al segundo router en la trayectoria al destino volver el mensaje “tiempo excedido” ICMP. Este proceso continúa hasta que los paquetes alcancen el destino y hasta que el sistema que origina el traceroute recibe el mensaje “tiempo excedido” ICMP de cada
Formato
como base los keepalives. (Gerometta, 2016)
Carga Representa el enlace con mayor carga en la ruta entre origen y destino, tomando como base la tasa de paquetes y el ancho de banda configurado en las interfaces. (Gerometta, 2016)
¿Qué significa la D en la tabla de enrutamiento EIGRP?
DUAL (por sus siglas en inglés Diffusing Update Algorithm) es un algoritmo para la actualización de rutas usado por el protocolo de enrutamiento EIGRP, gracias al cual se logra su excepcional y rápida convergencia de red. Este algoritmo utiliza la tabla de vecinos y la tabla de topología para desarrollar la tabla de enrutamiento en el router EIGRP. (Wikidata, 2018)
En el comando: ROUTER EIGRP 100 ¿Qué significa el número 100?
IGRP (Interior Gateway Routing Protocol, o Protocolo de enrutamiento de gateway interior) es un protocolo propietario patentado y desarrollado por CISCO que se emplea conjuntamente con el protocolo TCP/IP según el modelo (OSI) Internet. La versión original del IP fue diseñada y desplegada con éxito en 1986. Se utiliza comúnmente como Interior Gateway Protocol (IGP) para intercambiar datos dentro de un Sistema Autónomo, pero también se ha utilizado extensivamente como Exterior Gateway Protocol (EGP) para el enrutamiento inter-dominio.
4. BIBLIOGRAFÍA:
Gerometta, O. (01 de Noviembre de 2016). Mis Libros de Networking. Obtenido de La métrica de EIGRP: http://librosnetworking.blogspot.com/2016/11/la-metrica-de-eigrp.html
Mathematicae, M. (22 de Mayo de 2017). Interior Gateway Routing Protocol. Obtenido de Interior Gateway Routing Protocol: https://es.wikipedia.org/wiki/ Interior_Gateway_Routing_Protocol
ms.gonzalez. (17 de Diciembre de 2012). Redes Telemáticas. Obtenido de Direccionamiento IPv4: http://redestelematicas.com/direccionamiento-ipv4/
Pena, A. B. (22 de Noviembre de 2015). Comandos Redes. Obtenido de Comandos Redes: https:// es.scribd.com/document/147164182/Comandos-Redes
Wikidata. (05 de Marzo de 2018). Diffusing Update Algorithm. Obtenido de Diffusing Update Algorithm: https://es.wikipedia.org/wiki/Diffusing_Update_Algorithm
