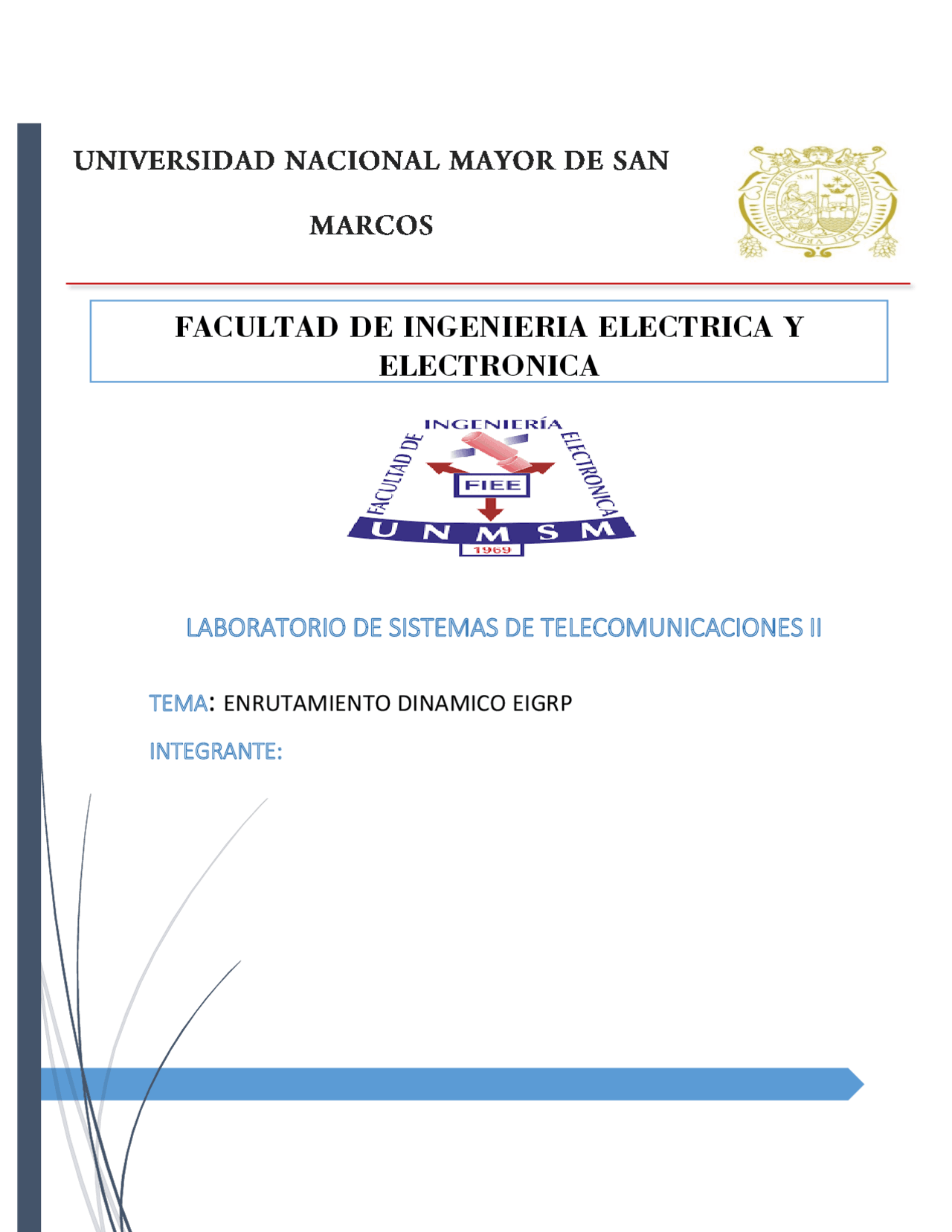

FACULTAD DE INGENIERIA ELECTRICA Y
ELECTRONICA
LABORATORIO DE SISTEMAS DE TELECOMUNICACIONES II
TEMA: ENRUTAMIENTO DINAMICO EIGRP
INTEGRANTE:
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17

Vista previa parcial del texto

¡Descarga simulacion eigrp en gns3 y más Ejercicios en PDF de Ingeniería de Telecomunicaciones solo en Docsity!

FACULTAD DE INGENIERIA ELECTRICA Y

ELECTRONICA

LABORATORIO DE SISTEMAS DE TELECOMUNICACIONES II

TEMA: ENRUTAMIENTO DINAMICO EIGRP

INTEGRANTE:

LABORATORIO DE SISTEMAS DE TELECOMUNICACIONES II

Enrutamiento Dinámico EIGRP

I. OBJETIVOS:

  1. Usar el Software Cisco Packet Tracer ó GNS3 para configurar un router Cisco.
  2. Emplear el protocolo de enrutamiento dinámico EIRP en redes WAN.

II. HERRAMIENTAS:

  1. Cisco Packet Tracer ó GNS3.

III. PROCEDIMIENTO:

  1. Implemente la topología de la Fig. 1, en la que se simulará la interconexión de redes corporativas empleado el enrutamiento dinámico EIGRP. RED WAN 10.1.1.0 / RED LAN 1 172.16.84.0/ RED LAN 2 172.16.85.0/ RED LAN 3 172.16.86.0/ RED LAN 4 172.16.87.0/ RED

HOST

DIRECCION

DE RED

PREFIJO

MASCARA DE

RED

PRIMERA IP

UTIlIZABLE

ULTIMA IP

UTILIZABLE

DIRECCION DE

BROADCAST

WAN 1 2 10.1.1.0^ /30^ 255.255.255.252^ 10.1.1.1^ 10.1.1.2^ 10.1.1.

WAN 2 2 10.1.1.4 /30 255.255.255.252 10.1.1.5 10.1.1.6 10.1.1.

WAN 3 2 10.1.1.8^ /30^ 255.255.255.252^ 10.1.1.9^ 10.1.1.10^ 10.1.1.

WAN 4 2 10.1.1.12^ /30^ 255.255.255.252^ 10.1.1.13^ 10.1.1.14^ 10.1.1.

WAN 5 2 10.1.1.16^ /30^ 255.255.255.252^ 10.1.1.17^ 10.1.1.18^ 10.1.1.

WAN 6 2 10.1.1.20 /30 255.255.255.252 10.1.1.21 10.1.1.22 10.1.1.

WAN 7 2 10.1.1.24^ /30^ 255.255.255.252^ 10.1.1.25^ 10.1.1.26^ 10.1.1.

WAN 8 2 10.1.1.28^ /30^ 255.255.255.252^ 10.1.1.29^ 10.1.1.30^ 10.1.1.

WAN 9 2 10.1.1.32 /30 255.255.255.252 10.1.1.31 10.1.1.32 10.1.1.

LAN 1 254 172.16.84.0^ /24^ 255.255.255.0^ 172.16.84.1^ 172.16.84.254^ 172.16.84.

- PING DE LAN 1 A LAN 3

- PING DE LAN 1 A LAN 4

  1. Examinar la tabla de vecinos EIGRP con el comando show ip eigrp neighbors para verificar que se haya establecido la adyacencia con los routers vecinos.

DIRECCION

DE LOS

VECINOS

INTERFAZ

CONECTADA

AL VECINO

TIEMPO QUE PASA

ANTES DE QUE UN

VECIONO SE

CONSIDERE

DESCONECTADO

TIEMPO A PARTIR

DE QUE SE

DETERMINO LA

ADYACENCIA

ENRUTAMIENTO

DINAMICO EIGRP

RED O SUBRED

QUE CONOCE

DISTANCIA

METRICA

INTERFAZ

MEDIANTE EL

CUAL CONOCE LA

RED

  1. Examinar la tabla de topología de EIGRP con el comando show ip eigrp topology.

PASIVO

RED DE DESTINO

DISTANCIA FACTIBLE

POR RED 10.1.1.8/

RUTA DEL SUCESOR 1

RUTA DEL SUCESOR 2

6 .1. ¿Qué número de AS se usa? EIGRP 10 6.2. ¿Qué redes se anuncian?

. 10.1.1.0/ . 10.1.1.4/ .10.1.1.16/ . 172.16.84.0/ 6.3. ¿Cuál es la distancia administrativa para EIGRP? Distancia administrativa Interna 90/externa 170 6.4. ¿Cuántas rutas del mismo costo utiliza EIGRP de manera predeterminada? .10.1.1.

  1. Observar la configuración de routing actual y el BW con el comando show interface
  2. Modifique el ancho de banda en los routers para las interfaces seriales. R1(config)# interface s0/0/ R1(config-if)# bandwidth 2000 R1(config-if)# interface s0/0/ R1(config-if)# bandwidth 2000

Se observa que no ha cambiado nada en la tabla de enrutamiento pues solo se cambió el ancho de banda de los puertos seriales y se observa ese cambio, pero con el comando show interface

  1. Configurar la interfaz G0/0 como pasiva en los routers. Una interfaz pasiva no permite las actualizaciones de routing de entrada y salida por la interfaz configurada. El comando passive- interface interfaz ocasiona que el router deje de enviar y de recibir paquetes de saludo mediante una interfaz; sin embargo, la red asociada con la interfaz todavía se anuncia a otros routers a través de las interfaces no pasivas. Las interfaces del router conectadas a la LAN normalmente están configuradas como pasivas. R1(config)# router eigrp 10 R1(config-router)# passive-interface g0/
  1. Verificar la configuración de la interfaz pasiva con el comando show ip protocols.

IV. INFORME FINAL

  1. Presentar los running-config y las tablas de enrutamiento de cada uno de los routers. Para ambos casos se piden comentarios donde crean necesario resaltar.

SE OBSERBA QUE LA INTERFAZ

F0/0 CONECTADA A LA LAN 1 SE

CAMBIO A PASIVO

C= RED CONECTADA

DIRECTAMENTE

D= 172.16.86.0/24 RED QUE

CONOCE POR EIGRP VIA 10.1.1.

CON UNA DISTANCIA

ADMINISTRATIVA DE 9 0

D= 10.1.1.28 RED QUE CONOCE

POR EIGRP VIA 10.1.1.18 CON UN

SUCESOR FACTIBLE 10.1.1.
