Fortalecimiento de la Capacidad Resolutiva del Establecimiento de Salud I 2 “
EL TALLAN“, perteneciente a la Microrred Catacaos .de la Red Bajo Piura,
de la Dirección Regional de Salud de Piura .

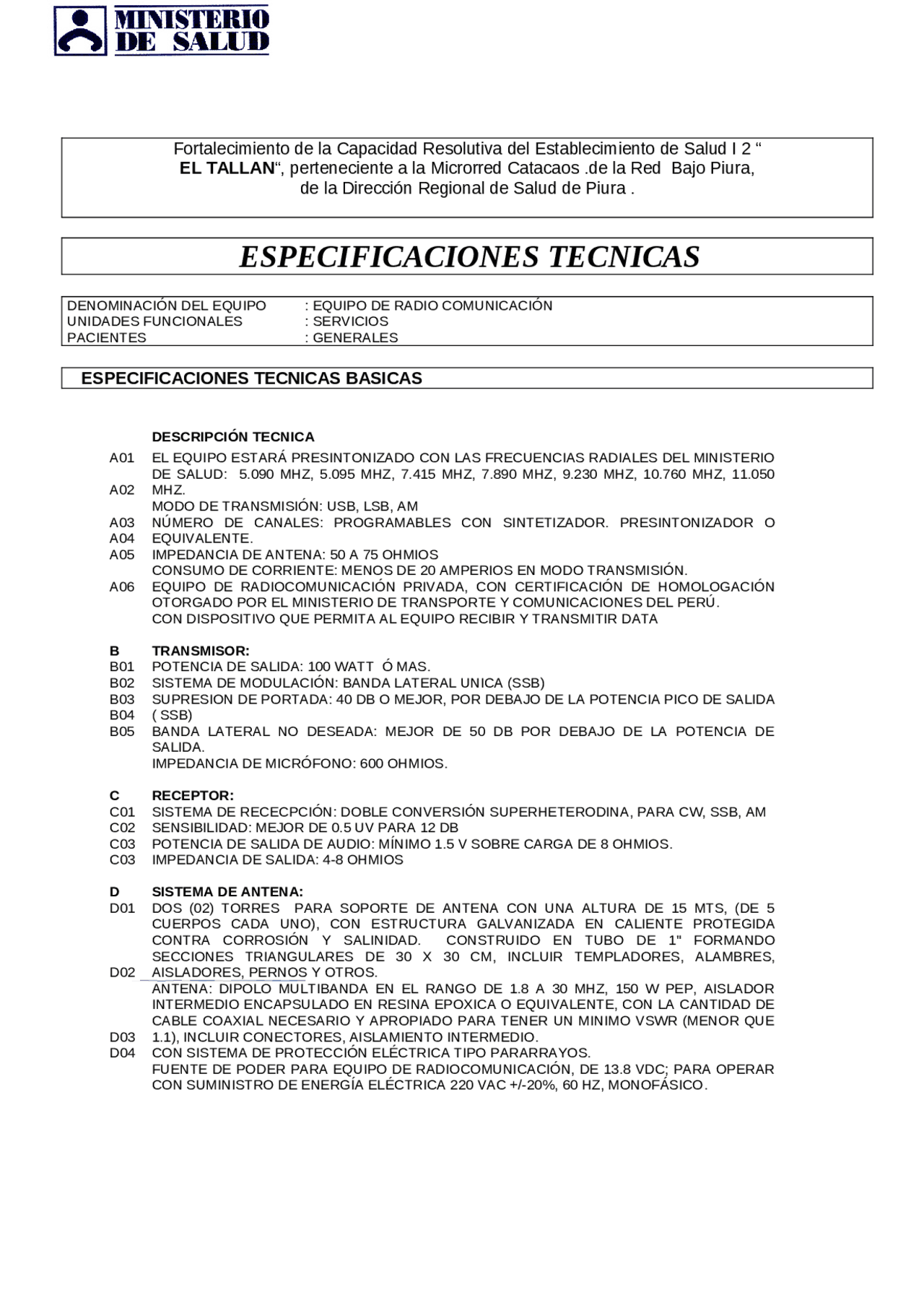

ESPECIFICACIONES TECNICAS
DENOMINACIÓN DEL EQUIPO
UNIDADES FUNCIONALES
PACIENTES
: EQUIPO DE RADIO COMUNICACIÓN
: SERVICIOS
: GENERALES
ESPECIFICACIONES TECNICAS BASICAS
DESCRIPCIÓN TECNICA
A01
A02
A03
A04
A05
A06
B
B01
B02
B03
B04
B05
C
C01
C02
C03
C03
D
D01
D02
D03
D04
EL EQUIPO ESTARÁ PRESINTONIZADO CON LAS FRECUENCIAS RADIALES DEL MINISTERIO
DE SALUD: 5.090 MHZ, 5.095 MHZ, 7.415 MHZ, 7.890 MHZ, 9.230 MHZ, 10.760 MHZ, 11.050
MHZ.
MODO DE TRANSMISIÓN: USB, LSB, AM
NÚMERO DE CANALES: PROGRAMABLES CON SINTETIZADOR. PRESINTONIZADOR O
EQUIVALENTE.
IMPEDANCIA DE ANTENA: 50 A 75 OHMIOS
CONSUMO DE CORRIENTE: MENOS DE 20 AMPERIOS EN MODO TRANSMISIÓN.
EQUIPO DE RADIOCOMUNICACIÓN PRIVADA, CON CERTIFICACIÓN DE HOMOLOGACIÓN
OTORGADO POR EL MINISTERIO DE TRANSPORTE Y COMUNICACIONES DEL PERÚ.
CON DISPOSITIVO QUE PERMITA AL EQUIPO RECIBIR Y TRANSMITIR DATA
TRANSMISOR:
POTENCIA DE SALIDA: 100 WATT Ó MAS.
SISTEMA DE MODULACIÓN: BANDA LATERAL UNICA (SSB)
SUPRESION DE PORTADA: 40 DB O MEJOR, POR DEBAJO DE LA POTENCIA PICO DE SALIDA
( SSB)
BANDA LATERAL NO DESEADA: MEJOR DE 50 DB POR DEBAJO DE LA POTENCIA DE
SALIDA.
IMPEDANCIA DE MICRÓFONO: 600 OHMIOS.
RECEPTOR:
SISTEMA DE RECECPCIÓN: DOBLE CONVERSIÓN SUPERHETERODINA, PARA CW, SSB, AM
SENSIBILIDAD: MEJOR DE 0.5 UV PARA 12 DB
POTENCIA DE SALIDA DE AUDIO: MÍNIMO 1.5 V SOBRE CARGA DE 8 OHMIOS.
IMPEDANCIA DE SALIDA: 4-8 OHMIOS
SISTEMA DE ANTENA:
DOS (02) TORRES PARA SOPORTE DE ANTENA CON UNA ALTURA DE 15 MTS, (DE 5
CUERPOS CADA UNO), CON ESTRUCTURA GALVANIZADA EN CALIENTE PROTEGIDA
CONTRA CORROSIÓN Y SALINIDAD. CONSTRUIDO EN TUBO DE 1" FORMANDO
SECCIONES TRIANGULARES DE 30 X 30 CM, INCLUIR TEMPLADORES, ALAMBRES,
AISLADORES, PERNOS Y OTROS.
ANTENA: DIPOLO MULTIBANDA EN EL RANGO DE 1.8 A 30 MHZ, 150 W PEP, AISLADOR
INTERMEDIO ENCAPSULADO EN RESINA EPOXICA O EQUIVALENTE, CON LA CANTIDAD DE
CABLE COAXIAL NECESARIO Y APROPIADO PARA TENER UN MINIMO VSWR (MENOR QUE
1.1), INCLUIR CONECTORES, AISLAMIENTO INTERMEDIO.
CON SISTEMA DE PROTECCIÓN ELÉCTRICA TIPO PARARRAYOS.
FUENTE DE PODER PARA EQUIPO DE RADIOCOMUNICACIÓN, DE 13.8 VDC; PARA OPERAR
CON SUMINISTRO DE ENERGÍA ELÉCTRICA 220 VAC +/-20%, 60 HZ, MONOFÁSICO.
