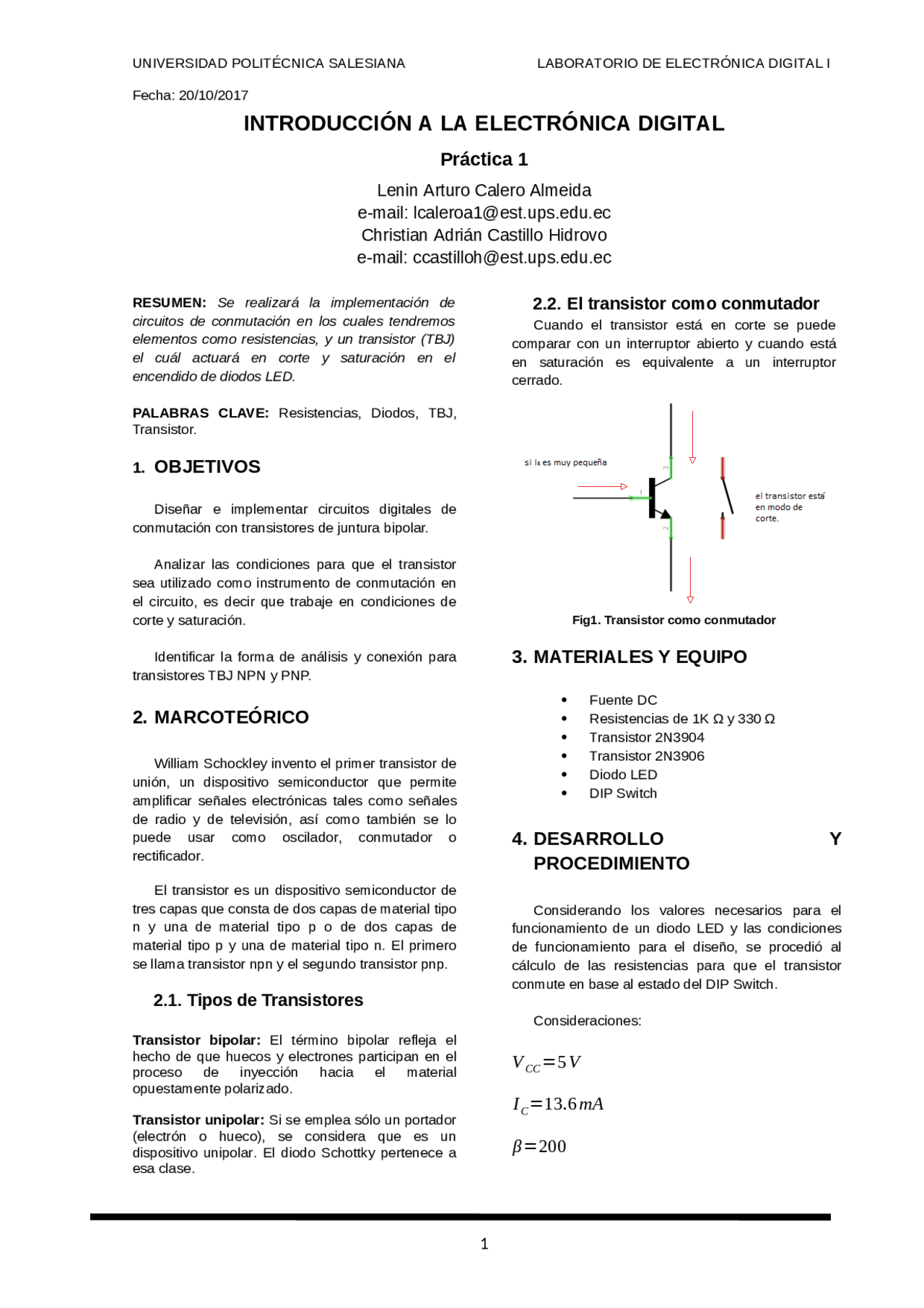

UNIVERSIDAD POLITÉCNICA SALESIANA LABORATORIO DE ELECTRÓNICA DIGITAL I
Fecha: 20/10/2017
INTRODUCCIÓN A LA ELECTRÓNICA DIGITAL
Práctica 1
Lenin Arturo Calero Almeida
e-mail: [email protected]
Christian Adrián Castillo Hidrovo
e-mail: [email protected]
RESUMEN: Se realizará la implementación de
circuitos de conmutación en los cuales tendremos
elementos como resistencias, y un transistor (TBJ)
el cuál actuará en corte y saturación en el
encendido de diodos LED.
PALABRAS CLAVE: Resistencias, Diodos, TBJ,
Transistor.
1. OBJETIVOS
Diseñar e implementar circuitos digitales de
conmutación con transistores de juntura bipolar.
Analizar las condiciones para que el transistor
sea utilizado como instrumento de conmutación en
el circuito, es decir que trabaje en condiciones de
corte y saturación.
Identificar la forma de análisis y conexión para
transistores TBJ NPN y PNP.
2. MARCOTEÓRICO
William Schockley invento el primer transistor de
unión, un dispositivo semiconductor que permite
amplificar señales electrónicas tales como señales
de radio y de televisión, así como también se lo
puede usar como oscilador, conmutador o
rectificador.
El transistor es un dispositivo semiconductor de
tres capas que consta de dos capas de material tipo
n y una de material tipo p o de dos capas de
material tipo p y una de material tipo n. El primero
se llama transistor npn y el segundo transistor pnp.
2.1. Tipos de Transistores
Transistor bipolar: El término bipolar refleja el
hecho de que huecos y electrones participan en el
proceso de inyección hacia el material
opuestamente polarizado.
Transistor unipolar: Si se emplea sólo un portador
(electrón o hueco), se considera que es un
dispositivo unipolar. El diodo Schottky pertenece a
esa clase.
2.2. El transistor como conmutador
Cuando el transistor está en corte se puede
comparar con un interruptor abierto y cuando está
en saturación es equivalente a un interruptor
cerrado.
Fig1. Transistor como conmutador
3. MATERIALES Y EQUIPO
Fuente DC
Resistencias de 1K Ω y 330 Ω
Transistor 2N3904
Transistor 2N3906
Diodo LED
DIP Switch
4. DESARROLLO Y
PROCEDIMIENTO
Considerando los valores necesarios para el
funcionamiento de un diodo LED y las condiciones
de funcionamiento para el diseño, se procedió al
cálculo de las resistencias para que el transistor
conmute en base al estado del DIP Switch.
Consideraciones:
VCC=5V
I
C
=13.6 mA
β=200
