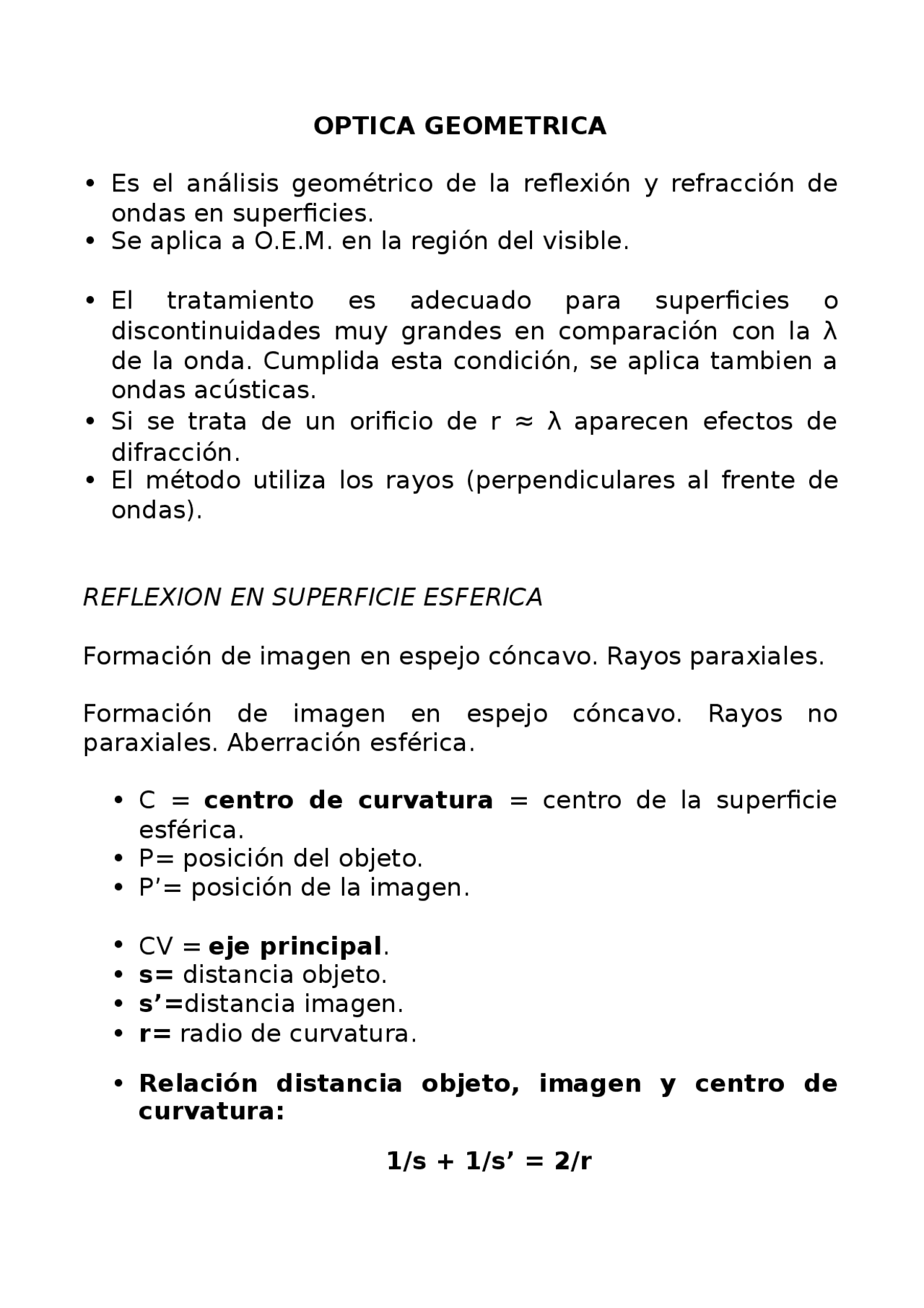

OPTICA GEOMETRICA
• Es el análisis geométrico de la reflexión y refracción de
ondas en superficies.
• Se aplica a O.E.M. en la región del visible.
• El tratamiento es adecuado para superficies o
discontinuidades muy grandes en comparación con la λ
de la onda. Cumplida esta condición, se aplica tambien a
ondas acústicas.
• Si se trata de un orificio de r ≈ λ aparecen efectos de
difracción.
• El método utiliza los rayos (perpendiculares al frente de
ondas).
REFLEXION EN SUPERFICIE ESFERICA
Formación de imagen en espejo cóncavo. Rayos paraxiales.
Formación de imagen en espejo cóncavo. Rayos no
paraxiales. Aberración esférica.
• C = centro de curvatura = centro de la superficie
esférica.
• P= posición del objeto.
• P’= posición de la imagen.
•CV = eje principal.
•s= distancia objeto.
•s’=distancia imagen.
•r= radio de curvatura.
•Relación distancia objeto, imagen y centro de
curvatura:
1/s + 1/s’ = 2/r
