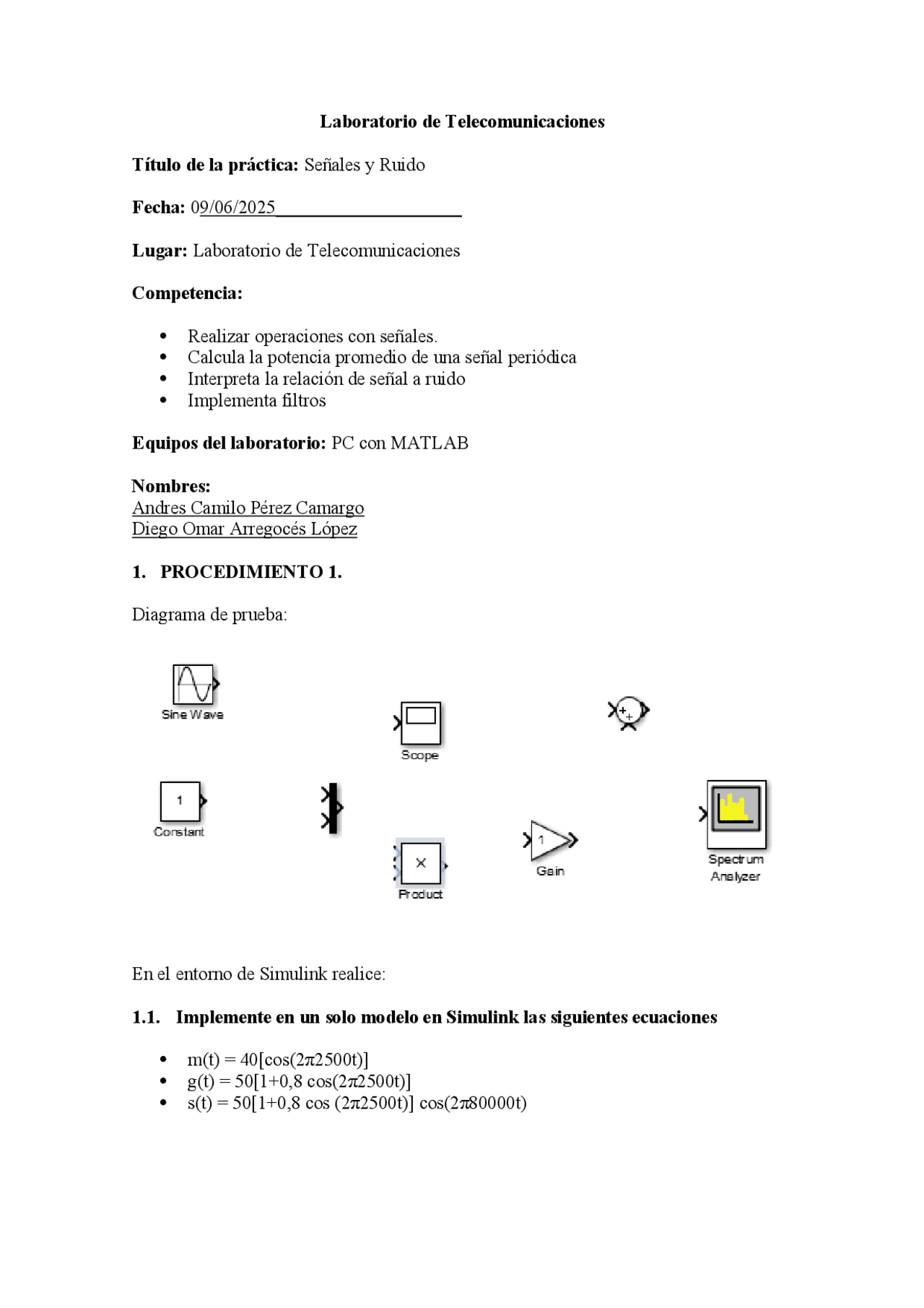

Laboratorio de Telecomunicaciones Título de la práctica: Señales y Ruido Fecha: 0 9/06/2025____________________ Lugar: Laboratorio de Telecomunicaciones Competencia: Realizar operaciones con señales. Calcula la potencia promedio de una señal periódica Interpreta la relación de señal a ruido Implementa filtros Equipos del laboratorio: PC con MATLAB Nombres: Andres Camilo Pérez Camargo Diego Omar Arregocés López
- PROCEDIMIENTO 1. Diagrama de prueba: En el entorno de Simulink realice: 1.1. Implemente en un solo modelo en Simulink las siguientes ecuaciones m(t) = 40[cos(2π2500t)] g(t) = 50[1+0,8 cos(2π2500t)] s(t) = 50[1+0,8 cos (2π2500t)] cos(2π80000t)
1.2. Grafique en el dominio del tiempo la señal m(t), g(t) y s(t) 1.3. Grafique en el dominio de la frecuencia la señal M(f), G(f) y S(f)
2.1. Implemente el modelo que calcule la potencia de la señal 2.2. Del modelo anterior indique los valores de la configuración de los bloques usados: 50[1+0,8 cos (2π2500t)] cos(2π80000t) De las funciones (sine wave): Samples per period (cos (2π2500t)): ___800_____ Samples per period (cos cos(2π80000t): ____25____ De la función (buffer): Output buffer size: ___8000_____ Valor obtenido de la potencia: __1650______ 2.3. Dibujé el “Block Parameters: AWGN Channel” Con un SNR de 0.5 dB 2.4. Dibuje la señal de salida en el dominio del tiempo (entrada y salida del AWGN, con un SNR de 0.5 dB)
2.5. Dibuje la señal de salida en el dominio de la frecuencia (entrada y salida del AWGN, con un SNR de 0.5 dB). Utilice marcadores para indicar los valores correspondientes 2.6. Dibujé el “Block Parameters: AWGN Channel” Con un SNR de 1.5 dB 2.7. Dibuje la señal de salida en el dominio del tiempo (entrada y salida del AWGN, con un SNR de 1.5 dB) 2.8. Dibuje la señal de salida en el dominio de la frecuencia (entrada y salida del AWGN, con un SNR de 1.5 dB). Utilice marcadores para indicar los valores correspondientes
Diseñe un filtro pasa-bajos con frecuencia de corte de 3000 Hz (utilice fdatool para el diseño del filtro). 3.1.1. Imagen del diseño del filtro utilizado (Filter Design). 3.2. Exporte el filtro diseñado al Simulink y utilícelo a la salida del rectificador. (Modelo de rectificador y filtro implementado)
3.3. Dibuje en tiempo la respuesta con y sin filtro (Señal de salida con filtro y sin filtro en tiempo) 3.4. Dibuje la señal de salida con filtro y sin filtro en frecuencia 3.5. Implemente el producto de la señal de entrada con 50cos(2π80000t)
3.8. Dibuje la señal de salida con filtro y sin filtro en frecuencia 3.9. Escribir la conclusión más relevante _ La detección por rectificación recupera la envolvente con cierta distorsión, mientras que la demodulación coherente con portadora local y LPF logra una recuperación más fiel del mensaje. En las imágenes podemos observar unos picos, específicamente tres que nos declaran la señal y la portadora. Si bien hay una pequeña distorsión seguimos teniendo gran parte de la señal.
