Laboratorio de teorema de superposiciòn
Tipo: Guías, Proyectos, Investigaciones
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

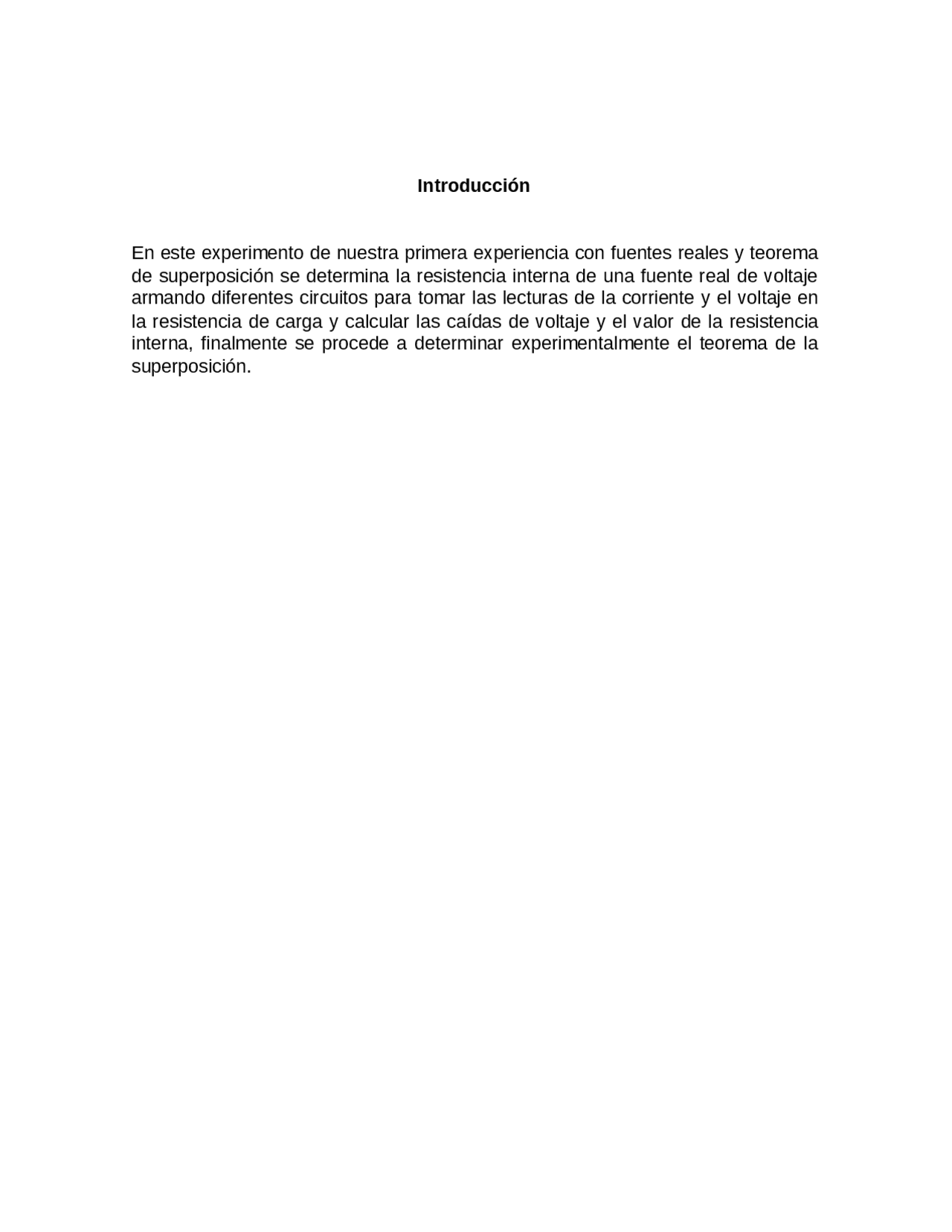

Introducción
En este experimento de nuestra primera experiencia con fuentes reales y teorema de superposición se determina la resistencia interna de una fuente real de voltaje armando diferentes circuitos para tomar las lecturas de la corriente y el voltaje en la resistencia de carga y calcular las caídas de voltaje y el valor de la resistencia interna, finalmente se procede a determinar experimentalmente el teorema de la superposición.
Objetivos
Introducción Teórica
1.1 Arme el circuito mostrado en la figura 1. Ajuste el voltaje de la fuente, antes de
conectar al circuito, a 3V C.D. exactamente.
Figura 1. Resistencia interna de la Fuente.
1.2. Tome las lecturas de la corriente y el voltaje en la resistencia de carga:
I 1 = 139.6 mA^ V^1 = 3.02 V
+-
V 0 – 20 V
0 – 200 mA
1.3. Calcule la caída de voltaje en la Resistencia Interna de la fuente.
Caída de voltaje = 0.208 V
1.4. Calcule el valor de la resistencia interna de la fuente.
Resistencia interna = 1.48 Ω
2.1 Arme en circuito mostrado en la figura 2 (a).
Ajuste el voltaje de la fuente a 8 V C.D. en el circuito armado.
Figura 2 (a). Circuito empleado para demostrar el Teorema de Superposición, tomando la fuente de 8 Vdc.
Figura 2 (a). Circuito empleado para demostrar el Teorema de Superposición, tomando la fuente de 10 Vdc.
+-+-+-+-
Valores VR3 IR3 % de error Valor calculado 7.26 V^ 3.2 mA^ V: 0.13%
Valor medido 7.25 V 3.12 mA I: 2.5%
2.7. Mencione las posibles fuentes de error. Algunos posibles errores durante este laboratorio son:
2.8. Calcule la potencia disipada por la resistencia R 3 en los circuitos 2 (a) y (b).
2.9. Calcule la potencia disipada por la resistencia R 3 en el circuito 3.
P (^) R3 (real) = 4.29 + 7.
2.10. Compare la suma de las potencias obtenidas en el punto 2.8 con la obtenida en el punto 2.9. ¿Son equivalentes? Explique.
Si son equivalentes, con tan solo un 1.16% de margen de error entre ellas. Lo que nos da a reflejar que nuestro concepto teorico si coincide con la parte practica de las leyes de superposición.
Conclusión
