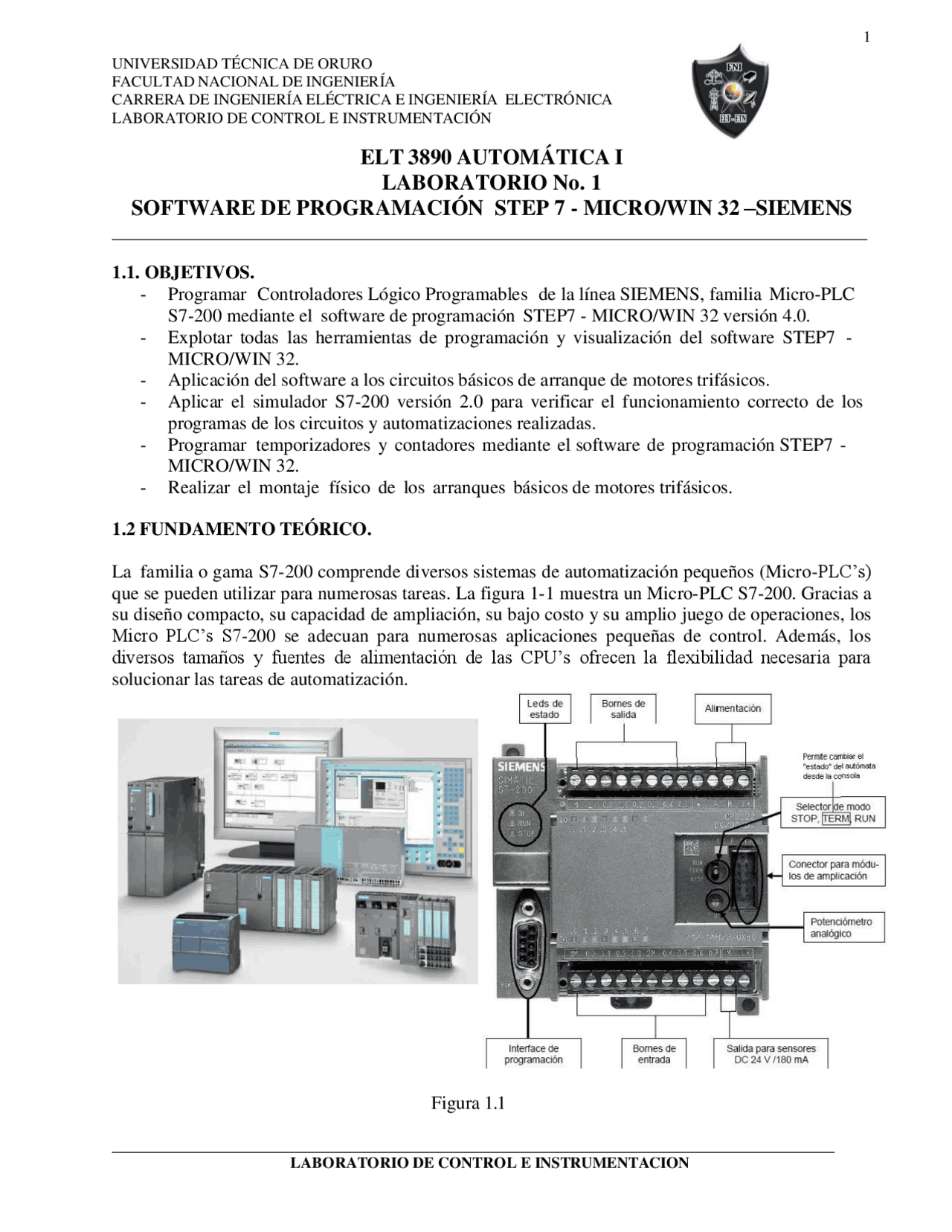

LABORATORIO DE CONTROL E INSTRUMENTACION
UNIVERSIDAD TÉCNICA DE ORURO
FACULTAD NACIONAL DE INGENIERÍA
CARRERA DE INGENIERÍA ELÉCTRICA E INGENIERÍA ELECTRÓNICA
LABORATORIO DE CONTROL E INSTRUMENTACIÓN
ELT 3890 AUTOMÁTICA I
LABORATORIO No. 1
SOFTWARE DE PROGRAMACIÓN STEP 7 - MICRO/WIN 32 SIEMENS
1.1. OBJETIVOS.
- Programar Controladores Lógico Programables de la línea SIEMENS, familia Micro-PLC
S7-200 mediante el software de programación STEP7 - MICRO/WIN 32 versión 4.0.
- Explotar todas las herramientas de programación y visualización del software STEP7 -
MICRO/WIN 32.
- Aplicación del software a los circuitos básicos de arranque de motores trifásicos.
- Aplicar el simulador S7-200 versión 2.0 para verificar el funcionamiento correcto de los
programas de los circuitos y automatizaciones realizadas.
- Programar temporizadores y contadores mediante el software de programación STEP7 -
MICRO/WIN 32.
- Realizar el montaje físico de los arranques básicos de motores trifásicos.
1.2 FUNDAMENTO TEÓRICO.
La familia o gama S7-200 comprende diversos sistemas de automatización pequeños (Micro-PLC’s)
que se pueden utilizar para numerosas tareas. La figura 1-1 muestra un Micro-PLC S7-200. Gracias a
su diseño compacto, su capacidad de ampliación, su bajo costo y su amplio juego de operaciones, los
Micro PLC’s S7-200 se adecuan para numerosas aplicaciones pequeñas de control. Además, los
diversos tamaños y fuentes de alimentación de las CPU’s ofrecen la flexibilidad necesaria para
solucionar las tareas de automatización.
Figura 1.1
pf3
pf4
pf5
pf8
pf9
