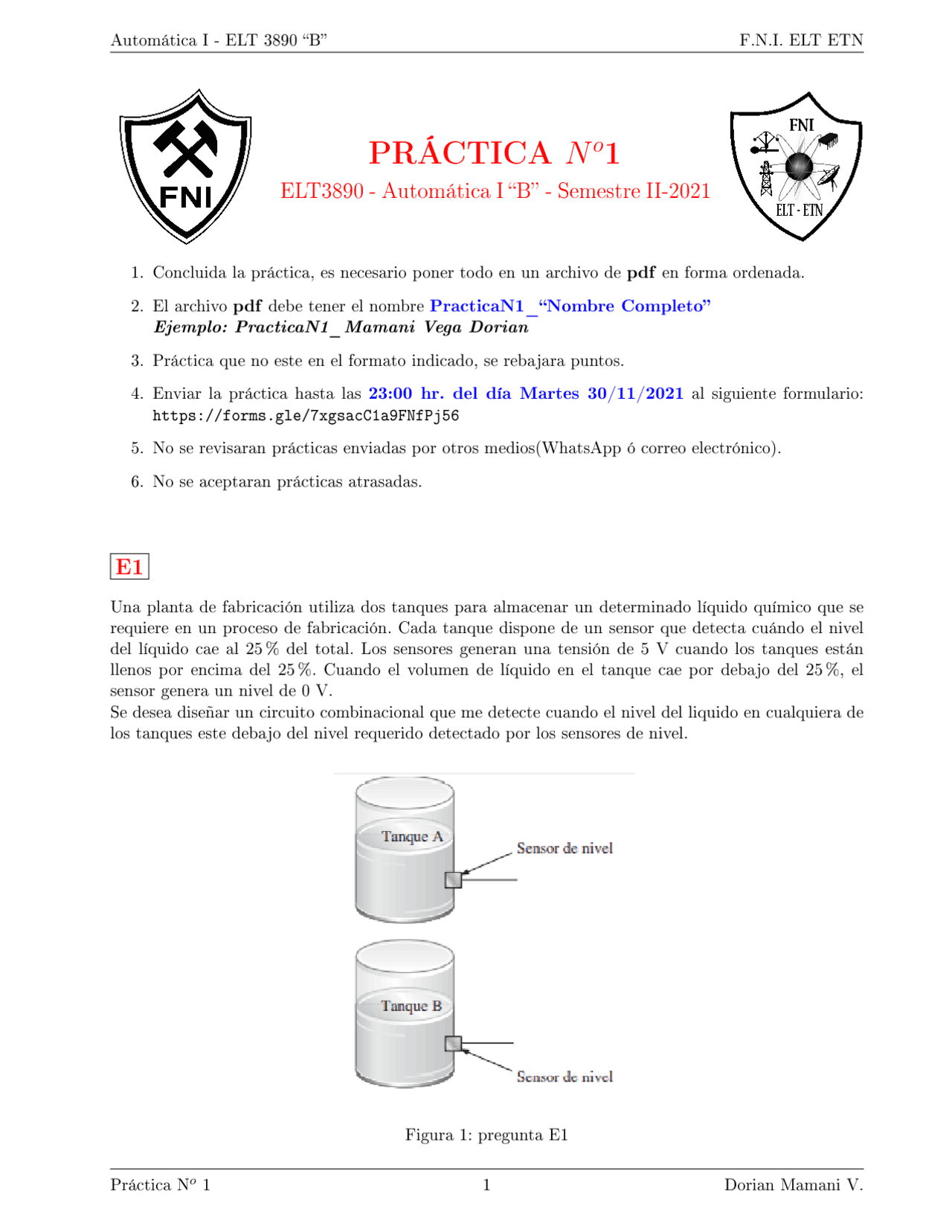

PRÁCTICA N
o
ELT3890 - Automática I B - Semestre II-
- Concluida la práctica, es necesario poner todo en un archivo de pdf en forma ordenada.
- El archivo pdf debe tener el nombre PracticaN1_Nombre Completo Ejemplo: PracticaN1_Mamani Vega Dorian
- Práctica que no este en el formato indicado, se rebajara puntos.
- Enviar la práctica hasta las 23:00 hr. del día Martes 30/11/2021 al siguiente formulario: https://forms.gle/7xgsacC1a9FNfPj
- No se revisaran prácticas enviadas por otros medios(WhatsApp ó correo electrónico).
- No se aceptaran prácticas atrasadas.
E
Una planta de fabricación utiliza dos tanques para almacenar un determinado líquido químico que se requiere en un proceso de fabricación. Cada tanque dispone de un sensor que detecta cuándo el nivel del líquido cae al 25 % del total. Los sensores generan una tensión de 5 V cuando los tanques están llenos por encima del 25 %. Cuando el volumen de líquido en el tanque cae por debajo del 25 %, el sensor genera un nivel de 0 V. Se desea diseñar un circuito combinacional que me detecte cuando el nivel del liquido en cualquiera de los tanques este debajo del nivel requerido detectado por los sensores de nivel.
Figura 1: pregunta E
E
En una determinada planta de procesamiento químico se emplea un elemento químico líquido en un proceso de fabricación. Dicho elemento químico se almacena en tres tanques diferentes. Un sensor de nivel en cada tanque genera una tensión a nivel ALTO cuando el nivel de líquido en el tanque cae por debajo de un punto especi cado. Diseñar un circuito combinacional para supervisar el nivel del elemento químico en cada tanque, que indique cuándo el nivel de dos tanques cualesquiera cae por debajo del punto especi cado.
Figura 2: pregunta E
E
En esta aplicación a los sistemas digitales, se desarrolla la lógica de control de un sistema digital que permite controlar el uido que hay en un tanque de almacenamiento. El propósito de la lógica es mantener un nivel apropiado de uido controlando las válvulas de entrada y de salida. La lógica también tiene que controlar la temperatura del uido dentro de un determinado rango y disparar una alarma si el sensor de nivel o el sensor de temperatura falla. Funcionamiento basico del sistema Las salidas de la lógica de control del sistema controlan la entrada de uido, la salida de uido y la temperatura del mismo. La lógica de control actúa sobre una válvula de entrada que permite que el uido entre en el tanque hasta que el sensor de nivel alto se activa al quedar sumergido en el uido. Cuando el sensor de nivel alto está sumergido (activado) la lógica de control cierra la válvula de entrada. El uido contenido en el tanque debe mantenerse dentro de un rango de temperatura especi cado, el cual queda determinado por dos sensores de temperatura. Uno de los sensores de temperatura indica si el uido está demasiado caliente y el otro si el uido está demasiado frío. La lógica de control activa un elemento de calefacción si los sensores de temperatura indican que el uido está demasiado frío. La lógica de control mantiene abierta la válvula de salida siempre que el sensor de nivel bajo esté sumergido y el uido se encuentre a la temperatura adecuada. Cuando el nivel de uido cae por debajo del sensor de nivel bajo, la lógica de control cierra la válvula de salida. Requisitos de operacion: Los niveles máximo y mínimo de uido quedan determinados por las posiciones de los sensores de nivel del tanque. La salida de cada sensor estará a nivel ALTO mientras que esté sumergido en el uido y estará a nivel BAJO cuando no quede sumergido. Cuando la salida del sensor de nivel alto está a nivel BAJO, la lógica de control genera un nivel ALTO y abre la válvula de entrada. Cuando la salida del sensor de nivel alto está a nivel ALTO, la lógica de control genera un nivel BAJO y cierra la válvula de entrada. Antes de abrir la válvula de salida, el uido debe encontrarse dentro del rango de temperatura especi cado. Un sensor genera un nivel ALTO cuando el uido está muy caliente y el
Figura 4: pregunta E
E
Diseñar un automatismo de pesada automática en el que al situar el plato "P"sobre la balanza, se acciona el detector .a^2 en consecuencia hace actuar el electroimán R.abriendo la salida de la tolva. El contenido de la tolva irá llenando el plato hasta que por in uencia del peso actúe el detector "b"momento en que deberá cerrarse R". Un operario debe quitar el plato y vaciarlo, con lo que la balanza volverá a situarse en posición inicial con los detectores .a^2 "b"desactivados. En esta posición se permanecerá hasta volver a colocar el plato sobre la balanza, lo cual provocará el comienzo de un nuevo ciclo
Figura 5: Pregunta E
E
Un sensor vigila la temperatura de una máquina. Cuando, por causa de una avería, la temperatura llega a un cierto valor preestablecido, el sensor envía una señal S. Tanto si la avería es momentánea como si
es persistente, se debe poner en funcionamiento un avisador acústico A y encenderse una lámpara roja L. Percibida la señal de alarma, el operario debe accionar un pulsador P, y pueden ocurrir dos casos : a.- Si la avería sólo fue momentánea, el impulso P hace que se apague la lámpara L y también deje de funcionar el avisador acústico. b.- Si la avería persiste, el impulso P desconecta el avisador acústico A, pero la lámpara L seguirá encendida hasta que desaparezca la avería, en cuyo momento se apaga
Figura 6: Pregunta E
E
Diseñar un automatismo para desechar barras metálicas cuya longitud sea igual o superior a L. Las barras se sitúan sobre una cinta transportadora que posee dos células fotoeléctricas A y B separadas una distancia L. Si la longitud de la barra es igual o superior a L, la trampilla que hay a continuación es abierta por el cilindro de simple efecto M, y la barra defectuosa debe caer en un contenedor. Una vez que ha caído, la trampilla recupera su posición original. Se supone que la distancia entre las barras es tal que hasta que la barra no sale por B, no puede entrar otra por A, y que la cinta está en continuo movimiento.
Figura 7: pregunta E
E
Un sensor de temperatura B1 emite una señal si la temperatura es superior o inferior a la que se haya de nido. Dicha señal enciende una lámpara (H1) y activa una señal acústica (H2). La lámpara deberá quedar encendida mientras que la temperatura no coincida con el valor de nido. Dicha señal acústica puede interrumpirse activando un pulsador S1 de con rmación señal acústica , incluso si la temperatura continúa siendo incorrecta. La señal acústica solo deberá poderse activar nuevamente si la temperatura vuelve a ser incorrecta después de haber alcanzado el valor requerido.
