es el laboratorio de la carrera mantenimiento de maquinaria pesada caterpillar electronica 1
Tipo: Resúmenes
1 / 17
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Resultado:

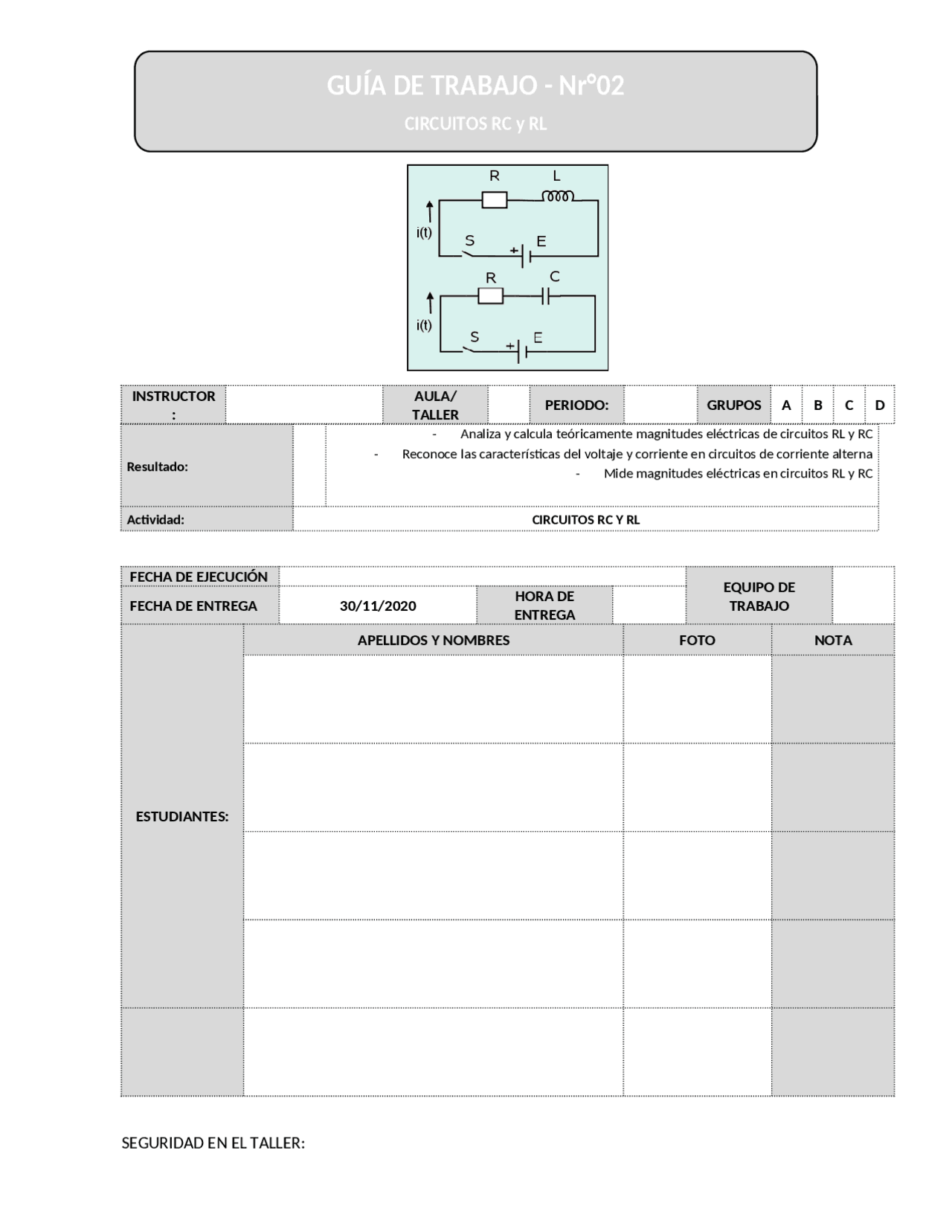

Actividad: CIRCUITOS RC Y RL
IMPLEMENTOS DE SEGURIDAD (Obligatorio)
Instale el equipo requerido en el Puesto de trabajo.
Antes de acoplar máquinas rotatorias, es muy importante asegurarse de
que la alimentación esté apagada para evitar la puesta en marcha
accidental de dichas máquinas.
Acople mecánicamente el Motor de inducción jaula de ardilla de cuatro polos
al Dinamómetro/Fuente de alimentación de cuatro cuadrantes, utilizando una
correa dentada.
2. Asegúrese de que los interruptores de alimentación ca y cc de la Fuente de
alimentación estén en la posición O (apagado), luego conecte la Fuente de
alimentación a una toma ca trifásica.
Asegúrese de que el interruptor principal del Dinamómetro/Fuente de
alimentación de cuatro cuadrantes esté en la posición O (apagado), luego
conecte su Entrada de alimentación a una toma ca.
Conecte la Alimentación de la Interfaz de adquisición de datos y de control a
una fuente de alimentación de 24 V ca. Encienda la fuente de alimentación
de 24 V ca.
Carga 2
Carga 3
Red de alimentación
ca local
Resistencia
de las
distintas
cargas
Reactancia
de las
distintas
cargas
Ten
si
ó
n
Frecue
nci
a
(Hz)
Figura 13. Fuente de alimentación ca que suministra potencia a una
aplicación industrial que contiene cargas resistivas e inductivas.
6. Haga los ajustes necesarios en los interruptores de la Carga resistiva y de la
Carga inductiva de modo que las resistencias de las cargas y ,
así como las reactancias y de la aplicación industrial, sean
iguales a las de la tabla de la figura 13. Como puede verse, todos los valores
de resistencia y reactancia de las cargas 2 y 3 están ajustados a infinito. En
la práctica, esto significa que estas cargas se desconectan, dejando sólo la
Carga 1 en el circuito.
Los valores de resistencia, reactancia inductiva y reactancia capacitiva
utilizados en los circuitos de este manual dependen de la tensión y la
frecuencia de la red de alimentación ca local. Siempre que sea
necesario, una tabla debajo del diagrama de circuitos indica el valor de
cada componente para tensiones de red ca de 120 V, 220 V y 240 V,
y para frecuencias de red ca de 50 Hz y 60 Hz. Asegúrese de utilizar
los valores de los componentes correspondientes a la tensión y
frecuencia de la red de alimentación ca local.
En el Apéndice C se indican los ajustes de los interruptores requeridos
en la Carga resistiva, la Carga inductiva y la Carga capacitiva para
obtener diversos valores de resistencia (o de reactancia).
7. En el software LVDAC-EMS, abra la ventana Aparatos de medición. Realice
los ajustes necesarios para medir la tensión rms (ca) de la aplicación
industrial (entrada E1 ) y la corriente (entrada I1 ). Ajuste tres
aparatos de medición a fin de medir la potencia activa suministrada a la
aplicación industrial, la potencia reactiva que la aplicación industrial
intercambia con el sistema de distribución (es decir, con la fuente de
alimentación ca), y la potencia aparente que se le suministra a la
aplicación industrial. En los tres casos, utilice la función de
medición PQS1 (E1, I1). Por último, ajuste un aparato de medición para
medir el factor de potencia de la aplicación [función de
medición PF (E1, I1) ].
En esta sección, encenderá la fuente de alimentación ca y medirá los diferentes
parámetros de la aplicación industrial. A continuación, analizará los valores
medidos y determinará si la corrección del factor de potencia es necesaria para
una aplicación industrial que contenga una carga estrictamente resistiva.
8. En la Fuente de alimentación, encienda la fuente de alimentación ca
trifásica.
a
a
n
(Hz)
12. En la ventana Aparatos de medición, mida la tensión , la corriente , la
potencia aparente , la potencia activa , la potencia reactiva y el
factor de potencia de la aplicación industrial. Registre los valores a
continuación.
Tensión 396.1 V
Corriente 0.949 A
Potencia activa 268.9 W
Potencia reactiva 262.3 var
Potencia aparente 376.1 VA
Factor de potencia 0,
Compare los valores de los parámetros de la aplicación industrial, que ha medido en el paso anterior
(carga resistiva-inductiva), con los que ha medido en el paso 10 (carga estrictamente resistiva). ¿Qué
sucede cuando la carga inductiva se añade a la carga estrictamente resistiva?
13. ¿Es aceptable el factor de potencia de la aplicación industrial, que
usted ha medido en el paso anterior? Explíquelo de forma sucinta con
respecto a la factura de electricidad de la aplicación industrial.
Carga 2
Carga 3
Carga 1
Red de
alimentaci
ón ca
local
Resistencia de las
distintas
cargas
Reactancia
de las
distintas
cargas.
Reactan
cia del
conden
sador
de CFP
Ten
si
ó
n
Frecue
nci
a
(Hz)
Figura 14. Fuente de alimentación ca que suministra potencia a una
aplicación industrial que contiene cargas resistivas e inductivas, con
corrección del factor de potencia.
17. En la Carga capacitiva, haga los ajustes de interruptores necesarios para
que la reactancia del condensador de corrección del factor de
potencia sea infinita (sin corrección del factor de potencia), como se indica
en la tabla de la figura 14.
18. En la ventana Aparatos de medición, realice los ajustes necesarios para
medir la potencia reactiva intercambiada por la Carga 2 [función de
medición PQS (E1, I2) ], la potencia reactiva intercambiada por la
Carga 3 [función de medición PQS (E1, I3) ], y la potencia reactiva
intercambiada por el condensador de corrección del factor de
potencia [función de medición PQS (E1, I4) ].
¿Qué sucede con la intensidad de la corriente que la aplicación extrae
del sistema de distribución? Explique de forma sucinta.
¿Qué sucede con el factor de potencia de la aplicación industrial?
Explique de forma sucinta.
23. ¿Qué efecto tienen las observaciones que acaba de hacer en la factura de
electricidad de la aplicación industrial? Explique de forma sucinta.
24. En la ventana Aparatos de medición, mida la potencia reactiva intercambiada
por la Carga 2 así como la potencia reactiva intercambiada
por el condensador de corrección del factor de potencia. Registre los valores
a continuación.
Potencia reactiva var
Potencia reactiva var
¿Qué puede deducir de los valores de potencia reactiva que acaba de
registrar, considerando la cantidad de potencia reactiva de la aplicación
industrial que registró en el paso 23?
25. Haga los ajustes necesarios en los interruptores de la Carga resistiva y la
Carga inductiva, de modo que la resistencia y la reactancia
sean iguales a las de la tabla 3. Estos ajustes conectan la Carga 3 de la
aplicación industrial al circuito. No modifique los demás interruptores en la
Carga resistiva y la Carga inductiva.
Tabla 3. Resistencia y reactancia de las cargas 1, 2 y 3 de la aplicación
industrial.
Red de
alimentaci
ón ca
local
Resistencia de las
distintas
cargas
Reactancia de las
distintas
cargas
Ten
si
ó
n
Frecue
nci
a
(Hz)
26. En la ventana Aparatos de medición, mida la tensión , la corriente , la
potencia aparente , la potencia activa , la potencia reactiva y el
factor de potencia de la aplicación industrial. Registre los valores a
continuación.
Tensión V
Corriente A
Potencia activa W
Potencia reactiva var
Potencia aparente VA
28. En la Carga capacitiva, haga los ajustes de interruptores necesarios para
que el factor de potencia de la aplicación industrial, que aparece en la
ventana Aparatos de medición, esté lo más cercano posible de la unidad.
Registre la reactancia del condensador que empleó para corregir el
factor de potencia cuando las cargas 1, 2 y 3 estaban conectadas.
Reactancia
Compare la reactancia del condensador de factor de potencia, que
acaba de registrar, con la reactancia combinada de las cargas 2 y 3. ¿Son
iguales estos valores, como se espera según la teoría?
Sí No
29. En la ventana Aparatos de medición, mida la tensión , la corriente , la
potencia aparente , la potencia activa , la potencia reactiva y el
factor de potencia de la aplicación industrial. Registre los valores a
continuación.
Tensión V
Corriente A
Potencia activa W
Potencia reactiva var
Potencia aparente VA
Factor de potencia
30. En la ventana Aparatos de medición, mida la potencia reactiva intercambiada
por las cargas 2 y 3, y , respectivamente.
Calcule la potencia reactiva total intercambiada por las cargas.
Por último, mida la cantidad de potencia reactiva intercambiada por el
condensador de corrección del factor de potencia. Registre todos los valores
a continuación.
Potencia reactiva var
Potencia reactiva var
Potencia reactiva var
Potencia reactiva var
DEPARTAMENTO DE MECANICA
Carrera D
Semestre: II
Página 17 de 17
La cantidad de potencia reactiva intercambiada por el condensador de
corrección del factor de potencia, ¿es prácticamente igual a la potencia reactiva total
, indicando así que el condensador suministra la potencia reactiva
requerida por las cargas?
31. Los resultados obtenidos y las observaciones que realizó en esta parte del ejercicio,
¿confirman que puede emplearse una batería de condensadores conmutados y un
controlador para conectar y desconectar los condensadores, a fin de corregir el
factor de potencia de una aplicación industrial cuya demanda de potencia reactiva es
variable?
32. En la Fuente de alimentación, apague la fuente de alimentación ca trifásica.
