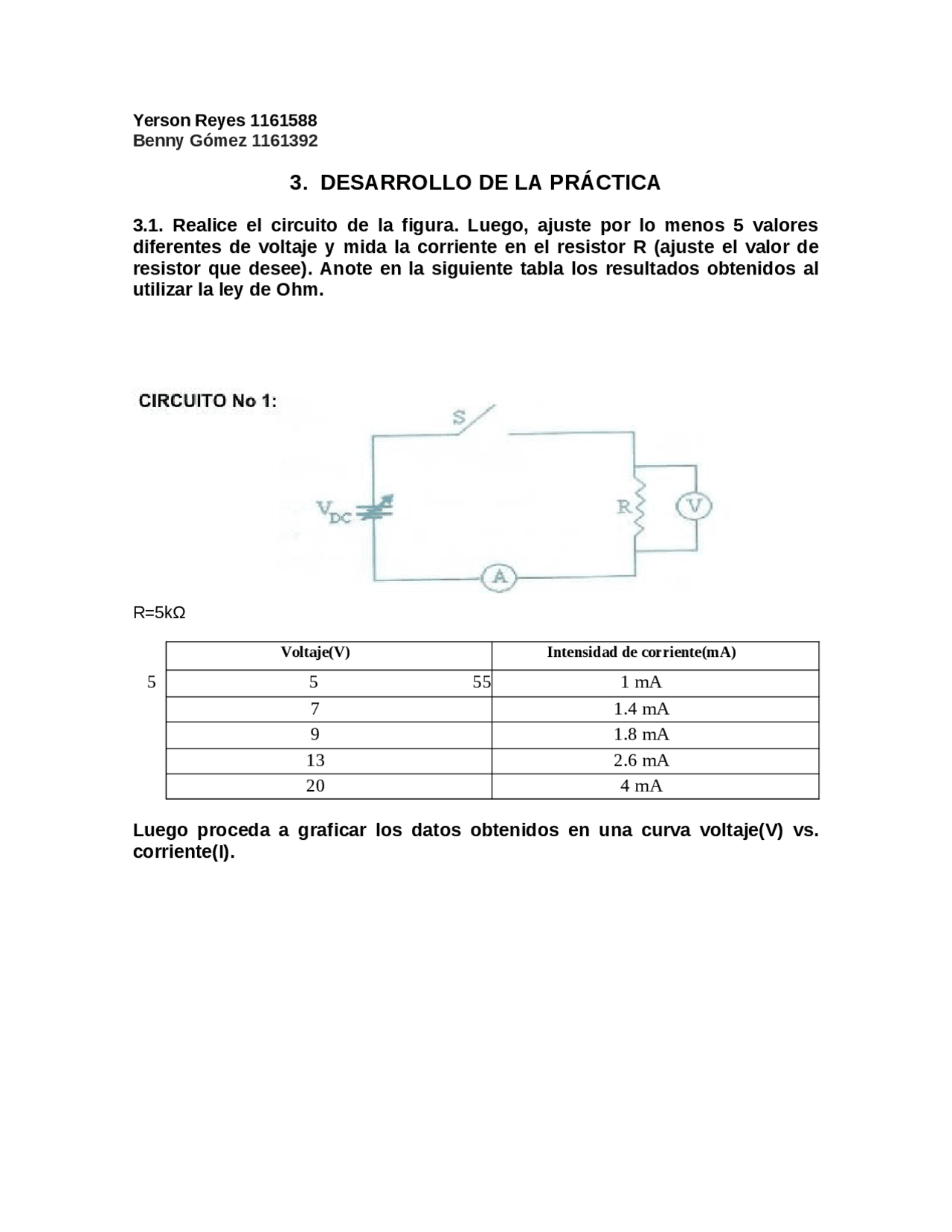

3. DESARROLLO DE LA PRÁCTICA
3.1. Realice el circuito de la figura. Luego, ajuste por lo menos 5 valores
diferentes de voltaje y mida la corriente en el resistor R (ajuste el valor de
resistor que desee). Anote en la siguiente tabla los resultados obtenidos al
utilizar la ley de Ohm.
R=5kΩΩ
Voltaje(V) Intensidad de corriente(mA)
5 5 55 1 mA
7 1.4 mA
9 1.8 mA
13 2.6 mA
20 4 mA
Luego proceda a graficar los datos obtenidos en una curva voltaje(V) vs.
corriente(I).
Preguntas
a) ¿Qué representa físicamente el valor de la pendiente?
El voltaje es directamente proporcional a la corriente, porque si el voltaje aumenta la
corriente también.
b) Anote el valor de la Resistencia con su error.
Valor de la resistencia= 5Ω
No tiene error porque es una resistencia ideal
c) Si aplicara un voltaje de 4,8 V ¿qué intensidad de corriente circularía?
i =
v
R
i =
i =0.96 mA
3.2 Resuelva las siguientes alternativas. Trate de justificar la
respuesta y comprobar cada alternativa
3.2.1 La figura representa un circuito que incluye una batería, dos
resistencias de diferente magnitud y tres amperímetros que miden las
intensidades de corriente i 1
, i 2
e i 3
entre P y Q es
a. 1Ω
b. 3Ω
R 1 = 12 Ω
R 2 = 4 Ω
− 1
c. 8Ω
d. 12Ω
e. 16Ω
3.2.4 La figura muestra tres resistencias R 1
, R
2
y R 3
, la relación entre
ellas es 2R 1
= R
2
y R 2
= 4R
3
. Si el valor de R 1
es 12 Ω entonces la
resistencia equivalente entre los puntos X e Y es
a. 12Ω
b. 18Ω
c. 24Ω
d. 42Ω
2 R 1 = R 2 y R 2 = 4 R 3
R 1 = 12 Ω
R 2 = 2 ( 12 )= 24 Ω
R 3 =
R 2
R 3 =
R 1 + R 2 + R 3 = 12 Ω + 24 Ω + 6 Ω = 42 Ω
e. 24/7Ω
Conclusiones
Por medio de este laboratorio se pudo hallar la resistencia equivalente y la
intensidad de la corriente por medio de la ley de ohm.
Realizando la gráfica se encontró que el voltaje es directamente
proporcional a la corriente en un sistema serial.
