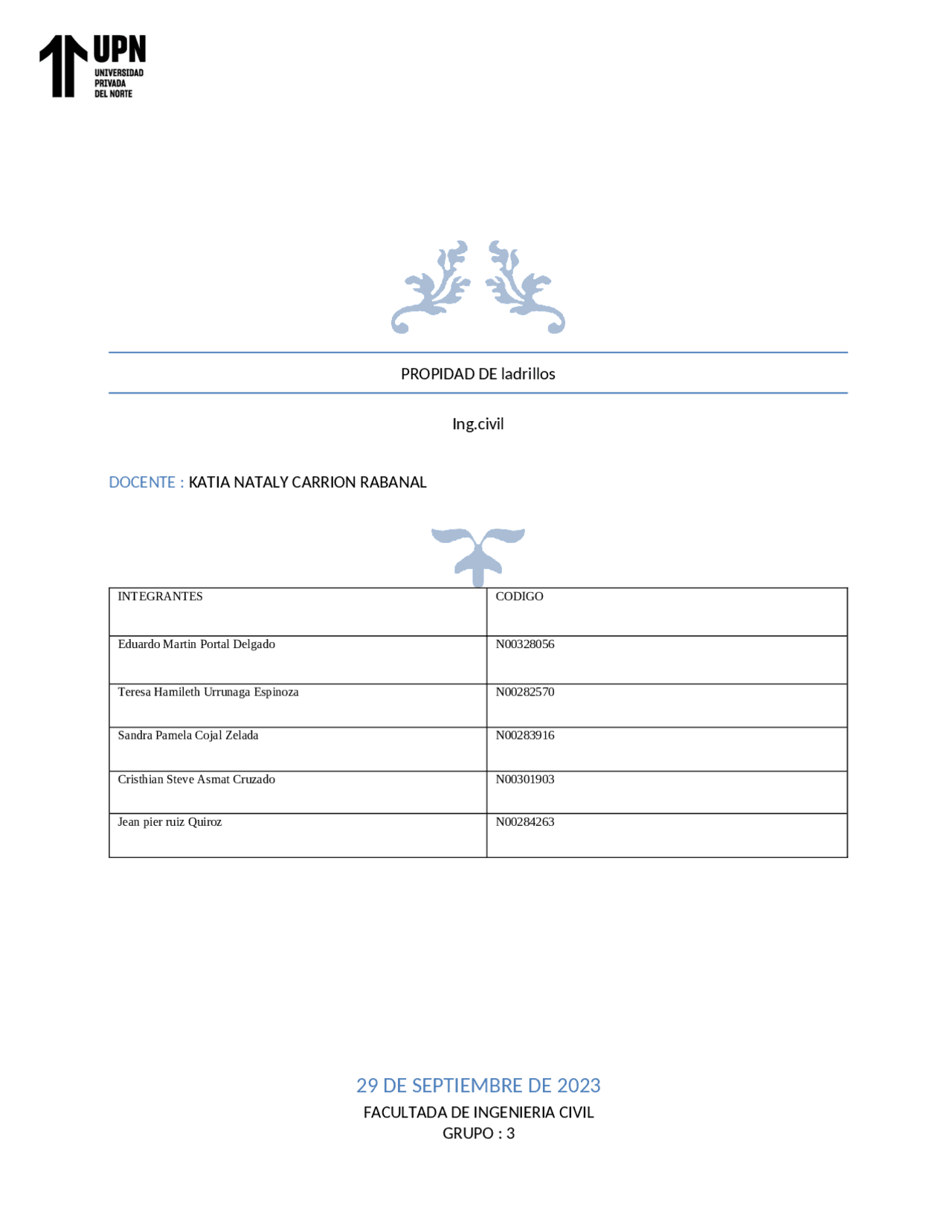

PROPIDAD DE ladrillos
Ing.civil
DOCENTE : KATIA NATALY CARRION RABANAL
INTEGRANTES CODIGO Eduardo Martin Portal Delgado N Teresa Hamileth Urrunaga Espinoza N Sandra Pamela Cojal Zelada N Cristhian Steve Asmat Cruzado N Jean pier ruiz Quiroz N 29 DE SEPTIEMBRE DE 2023
FACULTADA DE INGENIERIA CIVIL
GRUPO : 3
LADRILLOS
LADRILLOS
A) DETERMINACIÓN DE PROPIEDADES FÍSICAS
A.1)DETERMINACIÓN DE PESO ESPECIFICO APARENTE.
a. OBJETIVOS
- Determinar el peso específico aparente de muestras.
- Experimentar y conocer técnicas de control de error.
- Comparar resultados con otros equipos.
- Realizar el análisis físico y estadístico de los resultados obtenidos. b. FUNDAMENTO TEÓRICO PESO ESPECÍFICO
- Es la propiedad que tiene la roca que relaciona el peso sólido de una muestra y su volumen. c. EQUIPOS, PROBETAS E INSTRUMENTOS A UTILIZAR EQUIPOS
- Balanza, capacidad 300 gr
- Horno de 50L. Temperatura 100 ±5ºC
- Termómetro ambiental. HERRAMIENTAS. · Vernier. · Wincha. · Hoja de reporte. · Cronómetro. · Cámara fotográfica. MATERIALES.
- 03 probetas de ladrillo por equipo. d. PROCEDIMIENTO Y ACTIVIDADES.
- Medir las muestras con el vernier y determinar el promedio de cada dimensión (largo, ancho, alto).
- De presentar huecos o alveolos se tendrá que determinarlos geométricamente y descontarlos, para así obtener el volumen aparente.
- Colocar dentro del agua por un tiempo de 24 horas y obtener peso de agua saturada.
- En estado SSS, pesarlo dentro del agua y determinar el volumen aparente con las relaciones ya estudiadas.
Vap = (Psat - Psum) /
- Colocar en el Horno a una temperatura de 100ºC ± 5ºC por 24 horas, hasta peso constante y Determinar el peso seco de la muestra.
- Determinar el peso especifico aparente, y peso especifico en condición saturada superficialmente seco.
- Use la siguiente expresión:
LADRILLOS
P. e. _ Aparente = Peso
Volumen _ aparente
LADRILLOS
- Medir las muestras con el vernier y determinar el promedio de cada dimensión (largo, ancho, alto) en mm.
- Determinar las dimensiones comerciales o especificadas del ladrillo.
- Use la siguiente expresión: %V = (Dimensión especificada – Dimensión medida promedio)/Dimensión especificada
- Figura N° 04: Medidas de un material. e. RESULTADOS: Dimensiones especificadas en mm H: 90 A: 140 L: 240 VL 0.14% Promedio L -0.14% 0.83% 2.50% VA 1.90% Promedio A 1.19% 1.43% 1.19% VH 1.48% Promedio H 0.37% 1.36% 2.22% A.3)DETERMINACIÓN DEL ALABEO. a. OBJETIVOS
- Determinar el alabeo de una muestra de ladrillo.
- Experimentar y conocer técnicas de control de error.
- Comparar resultados con otros equipos.
- Realizar el análisis físico y estadístico de los resultados obtenidos. b. FUNDAMENTO TEÓRICO Alabeo.- Para la determinación del alabeo de las unidades de albañilería, se seguirá el procedimiento indicada en la Norma NTP 399.613.
3.^00
LADRILLOS
Figura N° 06: Medición del alabeo de una unidad de albañilería. c. EQUIPOS, PROBETAS E INSTRUMENTOS A UTILIZAR EQUIPOS
- Balanza, capacidad 4000 gr
- Horno de 50L. Temperatura 100 ±5ºC HERRAMIENTAS. · Vernier. · Cuña de madera graduada. · Hoja de reporte. · Cronómetro. · Cámara fotográfica. MATERIAL ES. Figura N° 07: Cuña de madera.
- 03 probetas de ladrillo por equipo. d. PROCEDIMIENTO Y ACTIVIDADES.
- Medir las muestras con la cuña de madera, de tal modo que la medida que ingrese la sea el valor del alabeo.
- Determinar el promedio del alabeo. e. RESULTADOS: A1: 1.7mm a2: 1.8mm a3: 1.45mm Alabeo promedio: 1.65mm. A.3)DETERMINACIÓN DE LA ABSORCIÓN DEL LADRILLO. f. OBJETIVOS
- Determinar la ABSORCIÓN de una muestra de ladrillo.
- Experimentar y conocer técnicas de control de error.
- Comparar resultados con otros equipos.
- Realizar el análisis físico y estadístico de los resultados obtenidos.
LADRILLOS
Absorción: Los ensayos de absorción se harán de acuerdo a lo indicado en las Normas NTP 399.604 y 399.1613. h. EQUIPOS, PROBETAS E INSTRUMENTOS A UTILIZAR EQUIPOS
- Balanza, capacidad 4000 gr
- Horno de 50L. Temperatura 100 ±5ºC HERRAMIENTAS. · Vernier. · Cuña de madera graduada. · Hoja de reporte. · Cronómetro. · Cámara fotográfica. MATERIALES.
- 03 probetas de ladrillo por equipo. i. PROCEDIMIENTO Y ACTIVIDADES.
- Determinar el peso saturado. ( mínimo 24h bajo agua)
- Determinar el peso seco ( mínimo 24h en horno) %Abs = (Peso sat – Peso seco)* Peso seco j. RESULTADOS: A.3)DETERMINACIÓN DE LA CAPILARIDAD O SUCCIÓN DEL LADRILLO. a. OBJETIVOS
- Determinar la SUCCIÓN de una muestra de ladrillo.
- Experimentar y conocer técnicas de control de error.
- Comparar resultados con otros equipos.
- Realizar el análisis físico y estadístico de los resultados obtenidos. b. FUNDAMENTO TEÓRICO SUCCIÓN CAPILARIDAD: Es la velocidad inicial con la que el ladrillo toma agua por capilaridad, medida en gramos de agua absorbidos por cada cm2 de superficie puesta en contacto con el agua en un minuto, que mide la capacidad de imbibición de agua por capilaridad mediante inmersión parcial del ladrillo en un periodo corto de tiempo, es decir es la cantidad de agua que puede ascender por tensión capilar en una pieza ( Norma UNE 67031). El pliego de condiciones técnicas particulares podrá fijar el límite de succión de agua de los ladrillos. En ningún caso deberá ser superior a 0.45 g /cm^2 por minuto. La práctica de sumergir brevemente en agua los ladrillos antes de su colocación es aconsejable en cualquier caso e imprescindible si la succión es mayor de 0.15 g/cm^2 .minuto, para evitar
LADRILLOS
la deshidratación del mortero que puede ocasionar problemas de penetración de agua a través de las fabricas. La Norma UNE 67019 sólo establece que los ladrillos cuya succión sea superior a: 0.10 g/cm^2 .min deberán humedecerse antes de su colocación. c. EQUIPOS, PROBETAS E INSTRUMENTOS A UTILIZAR EQUIPOS
- Balanza, capacidad 4000 gr
- Horno de 50L. Temperatura 100 ±5ºC HERRAMIENTAS. · Hoja de reporte. · Cronómetro. · Cámara fotográfica. MATERIALES.
- El número de piezas de la muestra será de 6 ladrillos por equipo. d. PROCEDIMIENTO Y ACTIVIDADES.
- Se pesa cada ladrillo con precisión de 0.1 g y se deseca a una temperatura comprendida entre 100 y 110 °C hasta peso constante, Pi.
- Se mide el área Ai de la cara de la pieza que va a estar en contacto con el agua, con precisión del 1 %, descontando el área de los taladros o perforaciones en la cara de asiento en caso de que existan.
- En una bandeja nivelada, se añade agua hasta que queden cubiertos unos apoyos para los ladrillos, unos 3 a 10 mm manteniendo el nivel constante durante todo el ensayo. Cada pieza se coloca en posición de asiento o tabla, se asienta sobre los apoyos y se mantiene así durante 1 minuto. Se saca el ladrillo, se seca superficialmente con un paño escurrido y se obtiene su peso, Qi en gramos.
- La succión , Si , de cada pieza, expresada en gramos por centímetro cuadrado y minuto con precisión de 0.01 g/cm2 * min, viene dada por la formula:. Donde: Qi = Peso en gramos del ladrillo después de la inmersión Pi = Peso en gramos del ladrillo antes de la inmersión. Ai = Área en centímetros cuadrados de la tabla del ladrillo descontando los taladros o perforaciones.
- Como resultado del ensayo se dará el valor individual de la succión de cada uno de los ladrillos y el valor promedio de los seis. e. RESULTADOS: PROBETA Nº
LADRILLOS
6 12,44 12,61 12,6 12,55 21,7 21,8 21,7 21,73 272,75 3018 3074 0, B) DETERMINACIÓN DE PROPIEDADES MECÁNICAS B. 1. DETERMINACIÓN DE LA RESISTENCIA A LA COMPRESIÓN DE UNIDADES DE ALBAÑILERÍA. a. OBJETIVOS Determinar aspectos importantes de la resistencia y, que pueden servir para el control de calidad, especificaciones técnicas, y modos de falla de morteros de cemento hidráulico que se expende y arena existente en Cajamarca. o Ensayar a compresión especímenes de mortero. o Comparar resultados con otras brigadas. o Realizar el análisis de los resultados obtenidos.
b. FUNDAMENTO:
De manera similar como lo que ocurre con las rocas, los ladrillos, la resistencia más significativa es a compresión, porque éste material va a trabajar a compresión dentro del contexto de cualquier estructura. Para determinar este ensayo el procedimiento es similar a los del ensayo a compresión de roca. Es evidente la importancia de las prácticas en el laboratorio para que el alumno adquiera conocimiento directo de los ensayos en los que se comprueba el comportamiento real de los materiales en los diversos aspectos que pueden interesar, y se proporciona al alumno la oportunidad de conocer el proceso investigador que conduce desde la teoría hasta la preparación de normas o especificaciones aplicables a cada material. c. EQUIPOS, PROBETAS E INSTRUMENTOS A UTILIZAR c.1. EQUIPOS
- Balanza, capacidad 8kg.
- Prensa hidráulica 100 Tn.f
- Cronómetro.
- Termómetro ambiental. c.2. HERRAMIENTAS.
· Vernier.
· Wincha.
· Hoja de reporte.
· Cronómetro.
· Cámara fotográfica.
LADRILLOS
c.3. MATERIALES.
- 06 Probetas de ladrillo para ensayo de compresión.
LADRILLOS
- Llevar el espécimen a la prensa hidráulica.
- Medir carga y deformación longitudinal en la máquina de compresión.
LADRILLOS
Se debe observar en forma permanente el limbo de carga. Resulta interesante e importante observar permanentemente el limbo de carga porque antes que se produzca el fallamiento total de la probeta las agujas suelen tratar de regresar en vez de avanzar; esto se traduce o interpreta como que la probeta ha fallado parcialmente; luego las agujas seguirán un movimiento en ascenso. También resulta importante registrar el tiempo que dura el ensayo (minutos) porque esto tiene que ver con la velocidad de ensayo (kg/min). Este parámetro es normado y existen valores mínimos para que el ensayo se asemeje a un ensayo estático. 2° Comenzar a registrar el tiempo de ensayo. 3° Observar las fallas que se van produciendo. Luego se comienza a aplicar de una manera ascendente una carga compresional (P) hasta que se produzca la rotura. Cada tipo de mortero tiene una forma peculiar de romperse. Así por ejemplo, las mortero duros y compactos se rompen haciendo prismas rectos, en cambio los morteros blandos se rompen siguiendo planos inclinados de un ángulo menor igual 45° con sus caras. El esfuerzo a la compresión se determina entre la carga actuante y el área resistente: = P/A 4° Se deben observar las fallas que se van produciendo y numerarlos a medida como aparecen Y dibujarlo, para luego analizarlo. DESPUÉS DEL ENSAYO: 1° Se debe extraer la probeta de la máquina y luego observar. 2° Dibujar el tipo de falla que se ha producido, finalmente 3° Se registrará el tiempo del ensayo. Si se divide: Carga de rotura entre tiempo total de ensayo entonces se determina la velocidad de ensayo. (Kg/min) 4° Determinar demás cálculos en gabinete, como esfuerzo de compresión, deformaciones unitarias, módulo de elasticidad (E). e. Resultad os:
E = LPE / uLPE
Determinar la resistencia de cada uno de los 6 especímenes de mortero.
- Determinar la deformación unitaria de cada espécimen. Donde: Ar : Área resistente en cm 2. ci: Esfuerzo a la compresión i.
- Determinar el promedio de la resistencia a la compresión.
- Determinar la velocidad de carga. (kg/min) Cuadro N° 08: Resultados de Resistencia a Compresión Espécimen: 02 FORTE^ MACIZO
LADRILLOS
Docente del curso Materiales de Construcción ALTO (h) (^) 8.9 8.9 8.9 8. Área Resistente. 333.18 cm MUESTRA N° C-2 Fecha: x.x.x Ladrillo Forte King kong Pto. CARGA (kg.f) c (kg.f/cm^2 ) l^ (mm)^ l / l (mm/mm) 1 0 0 0 0 2 500 1.50 0.04 0. 81 3 1000 3.00 0.08 0. 63 4 1500 4.50 0.12 0. 44 5 2000 6.00 0.15 0. 05 6 2500 7.50 0.18 0. 66 7 3000 9.00 0.2 0. 06 8 3500 10.50 0.22 0. 47 9 4000 12.01 0.25 0. 08 10 4500 13.51 0.27 0. 49 11 5000 15.01 0.3 0. 1 12 5500 16.51 0.32 0. 5 13 6000 18.01 0.36 0. 31 14 6500 19.51 0.4 0. 13 15 7000 21.01 0.45 0. 14 16 7500 22.51 0.66 0. 41 17 8000 24.01 0.79 0. 05 18 8500 25.51 0.81 0. 46 19 8855 26.58 0.82 0. 7 Tiempo: 156.00 seg E = 2448.35 kg/cm^2
Diagrama N° 12: Esfuerzo - Deformación unitaria
especimen 2 - Ladrillo FORTE
30 25 20 15
P3: PROPIEDADES DE
LADRILLOS
Cuadro N° 12: Cuadro Resumen de Resistencia a Compresión. PROMEDIO x: DS: CV (^) 11. %
% kg/seg kg/seg Luego de realizar le ensayo, proceder a la eliminación de sus residuos y material de desperdicios, fuera del campus de la UPN, para ello revisare la Hoja de supervisión de eliminación de material fuera de campus firmado por Sr. Eddy o por el docente.
… La velocidad no será mayor de 7000 Kg.f/cm^2 por minuto ó 116Kg.f/cm^2 por segundo.
Se repite para las seis probetas, luego se obtiene la resistencia promedio, desviación estándar, y coeficiente de variación. D) CONSIDERACIONES ESPECIALES:
- Leer con cuidado la presente guía, para poder conocer que actividades se realizaran.
- Equipo que no traiga los materiales y herramientas no podrá realizar la práctica y no será admitido en el Laboratorio.
- Las actividades que no puedan ser realizadas en las horas del curso de Materiales de Construcción, se pueden realizar por las mañanas, previa coordinación, para la supervisión respectiva.
- Las hojas de apuntes, serán firmadas o visadas para que el informe tenga validez.
- Se evaluará su comportamiento y responsabilidad en los ensayos.
- De realizar mal el ensayo u tomar mal los datos, el equipo deberá repetir el ensayo.
- Uso de mandil es obligatorio.
- Todo material luego de ser utilizado deberá ser sacado del Campus universitario y eliminarlo en un lugar adecuado fuera de la Universidad, bajo responsabilidad del equipo, para lo cual se revisara la hoja de eliminación del material fuera de la Universidad.
- Dejar los equipos e instrumentos limpios y en perfecto estado, bajo responsabilidad del equipo. ÁREA CARGA MAX ESF. COMP TIEMPO VELOCIDAD cm^2 (kg ) (kg/cm2) (seg) kg/seg 1 332.00 8776.00 26.43 134.00 65. 2 333.18 8855.00 26.58 156.00 56. 3 329.00 9000.00 27.36 165.00 54. 4 333.00 10345.00 31.07 198.00 52. 5 325.00 11344.00 34.90 210.00 54. 6 336.00 9456.00 28.14 112.00 84. 29.08 kg/cm 2 3.32 kg/cm 2
5 0 0 0.005 0.01 0.015 0.02 0.025 0.
