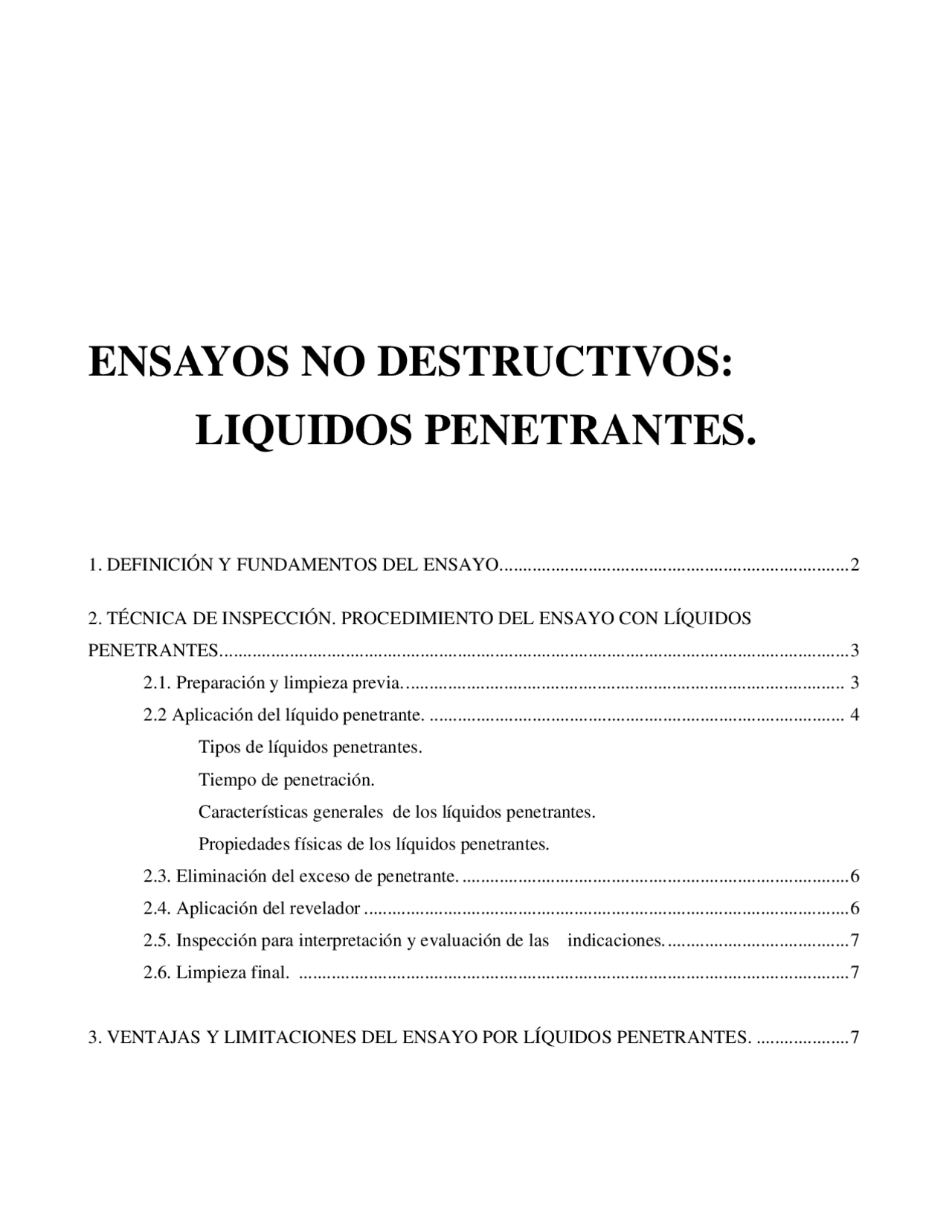

ENSAYOS NO DESTRUCTIVOS:
LIQUIDOS PENETRANTES.
1. DEFINICIÓN Y FUNDAMENTOS DEL ENSAYO...........................................................................
2. TÉCNICA DE INSPECCIÓN. PROCEDIMIENTO DEL ENSAYO CON LÍQUIDOS
PENETRANTES.......................................................................................................................................
2.1. Preparación y limpieza previa............................................................................................... 3 2.2 Aplicación del líquido penetrante. ......................................................................................... 4 Tipos de líquidos penetrantes. Tiempo de penetración. Características generales de los líquidos penetrantes. Propiedades físicas de los líquidos penetrantes. 2.3. Eliminación del exceso de penetrante. ................................................................................... 2.4. Aplicación del revelador ........................................................................................................ 2.5. Inspección para interpretación y evaluación de las indicaciones........................................ 2.6. Limpieza final. ......................................................................................................................
3. VENTAJAS Y LIMITACIONES DEL ENSAYO POR LÍQUIDOS PENETRANTES. ....................
_Ensayos no destructivos: líquidos penetrantes ______________________________________________________________
1. DEFINICIÓN Y FUNDAMENTOS DEL ENSAYO.
El ensayo por líquidos penetrantes es un método de ensayo no destructivo que permite la determinación de discontinuidades superficiales en materiales sólidos no porosos. El procedimiento está limitado a discontinuidades que se encuentren abiertas a la superficie, si por el contrario el defecto es subsuperficial no se puede detectar usando esta técnica.
El procedimiento se basa en que la aplicación de un líquido aplicado sobre la superficie limpia de la pieza penetre en las discontinuidades que afloran a la superficie debido al efecto capilar, de forma que, al limpiar el exceso de líquido de la superficie, quede solamente el líquido introducido en las discontinuidades. Al salir posteriormente ese líquido, ayudado normalmente por la acción de un agente denominado revelador, señala sobre la superficie las zonas en las que existen discontinuidades.
Figura1: Fundamento del ensayo por líquidos penetrantes.
El campo de aplicación más frecuente de estos ensayos es la inspección de metales no ferromagnéticos (aluminio y sus aleaciones, aceros inoxidables, cobres, bronces, latones, etc) Los metales ferromagnéticos (aceros al carbono y aleados, etc) también se pueden inspeccionar por líquidos penetrantes pero normalmente suele ser más ventajoso emplear el método de ensayo no destructivo de partículas magnéticas, que es mucho más sensible en estos materiales.
En comparación con otros métodos de END la aplicación práctica del ensayo, en general, es menos compleja y no requiere el empleo de equipos complicados o costosos. No significa esto que su ejecución se pueda realizar de forma menos cuidadosa. De hecho este ensayo es uno de los más antiguos y ya se llevaba a cabo en los talleres a principios de siglo XX, se cubrían las piezas con aceite y pasadas unas horas, tras limpiarlas y secarlas, se cubrían con lechada de cal, como indicación de la grieta se obtenía una mancha oscura sobre el fondo blanco de cal. El procedimiento permitía detectar grietas grandes, pero no resultaba adecuado para las pequeñas y presentaba el inconveniente de falta de uniformidad en los resultados. El mayor conocimiento de los principios físicos que intervienen en el proceso con líquidos penetrantes unido a las exigencias crecientes del nivel de calidad, ha llevado al perfeccionamiento del método. Hoy en día se dispone en el mercado de productos penetrantes que consiguen aumentar la sensibilidad, mejorar la calidad de la imagen de la indicación, disminuir el tiempo de ensayo o su uso en rangos de temperaturas diferentes a la ambiental.
_Ensayos no destructivos: líquidos penetrantes ______________________________________________________________
- Limpieza por medios mecánicos. Consiste en el empleo de cepillos de alambre, chorreado de arena, granallado, rascado, etc. En general no son recomendables dado que pueden hacer que se cierren las discontinuidades superficiales. No obstante, se utilizan en las industrias de calderería y fundición para el ensayo de piezas en bruto, sin mecanizar, en las que los defectos buscados son de un tamaño tal que no se considera que este tipo de limpieza pueda anular su detección, además hay elementos contaminantes como escorias superficiales que en la práctica no se pueden eliminar por otros métodos. Antes de aplicar el líquido penetrante hay que preparar las superficies mediante ataque ácido.
- Ataque ácido. Consiste en atacar la superficie metálica con una solución de ácido para eliminar cualquier metal que (procedente de rebabas del mecanizado, rectificado o procesos de conformado, o de una limpieza por medios mecánicos previa) tape las discontinuidades impidiendo la entrada del penetrante. Con el ataque ácido se consigue volver a abrir a la superficie las discontinuidades.
En la limpieza es muy importante que se hayan eliminado todos los restos de detergentes, limpiadores, disolventes o decapantes empleados. Así mismo es esencial que la superficie de las piezas se seque completamente después de la limpieza porque cualquier resto de líquido impedirá la entrada del penetrante. El secado puede realizarse en hornos de secado, con chorro de aire caliente o dejándolas secar a temperatura ambiente.
2.2 APLICACIÓN DEL LÍQUIDO PENETRANTE.
Una vez que la pieza está limpia y seca se aplica el líquido penetrante. Según el tamaño y número de piezas a inspeccionar, se puede aplicar: por inmersión (para piezas pequeñas o de tamaño medio, manualmente o en instalaciones automatizadas), por pulverización con aerosoles (en controles a pie de obra, inspecciones en laboratorios, inspecciones unitarias) o pulverización con una pistola acoplada a la red de aire comprimido (para grandes superficies o piezas grandes) y por brocha (por ejemplo cuando no se quiere cubrir una superficie mucho mayor que la que se va a ensayar).
Tipos de líquidos penetrantes.
El líquido penetrante debe tener necesariamente un color de contraste y en función de la fuente de luz que se precisa para observación de las indicaciones que proporciona el ensayo, se clasifican en:
- Liquidos penetrantes coloreados, contienen pigmentos que los hacen visibles con luz natural o artificial blanca. El color más utilizado es el rojo.
- Líquidos penetrantes fluorescentes, necesitan para su observación una iluminación especial llamada luz negra o ultravioleta.
- Líquidos penetrantes mixtos (fluorescentes- coloreados) mezcla de los dos anteriores.
Tiempo de penetración.
Un punto muy importante es establecer el tiempo que debe permanecer el penetrante sobre la superficie a inspeccionar, que será el necesario para que el líquido penetrante se filtre por una grieta, por pequeña que sea. Este tiempo se denomina tiempo de penetración y puede oscilar entre 5 y 60 minutos. El tiempo de penetración se establecerá en cada caso en función del material a ensayar, el tipo de discontinuidad a detectar (por ejemplo, cuanto más fina es una grieta mayor tiempo de penetración se requiere) y las recomendaciones del fabricante.
______________________________________________________________ Ensayos no destructivos: líquidos penetrantes_
Características generales de los líquidos penetrantes.
La característica fundamental es su poder de penetración, no obstante son imprescindibles otras propiedades:
- Capacidad para introducirse con facilidad en discontinuidades o grietas muy finas.
- No evaporarse o secarse o demasiada rapidez.
- Poder mantenerse en el interior de discontinuidades más anchas y poco profundas.
- Que se pueda eliminar de la superficie con facilidad.
- Permanecer en estado fluido para salir con facilidad al aplicar el revelador.
- No ser corrosivo ni atacar al material de ensayo.
- Otras características como no ser tóxicos o inflamables y lógicamente se económicamente rentables.
Propiedades físicas de los líquidos penetrantes.
El ensayo por líquidos penetrantes se basa fundamentalmente en que un determinado líquido (penetrante) tenga las características siguientes:
- Capacidad humectante suficiente para mojar la superficie del material sólido que se desea inspeccionar y fluir sobre ella formando una película continua y uniforme.
- Poder de penetración que le permita introducirse en las discontinuidades abiertas a la superficie y que normalmente no son visibles a simple vista.
Estas características dependen de las propiedades físicas del líquido principalmente poder humectante y capilaridad.
Poder humectante. Si tenemos una gota de líquido sobre una superficie sólida, las fuerzas de cohesión (las que mantienen a las moléculas del líquido unidas entre sí) y las fuerzas de adherencia (las que se establecen en la interfase entre dos sustancias distintas, líquido-sólido o líquido aire) determinan el ángulo de contacto o ángulo de mojado α.
Figura 2: ángulo de mojado.
Si α es menor de 90º, el líquido moja la superficie y su poder humectante es bueno.
Si α es igual o mayor de 90º, el líquido no moja al sólido y su poder humectante es malo o muy malo.
______________________________________________________________ Ensayos no destructivos: líquidos penetrantes_
- Reveladores no acuosos, polvo revelador en suspensión en un disolvente orgánico volátil, envasado en botes de aerosol que se aplica por pulverización.
La aplicación del revelador debe hacerse de forma que se obtenga una capa muy fina y uniforme sobre la superficie a examinar. Se aplica según el tipo espolvoreándolo, por inmersión o por pulverización. El tipo de revelador y la forma de aplicación seleccionadas dependerán del número de piezas a examinar, el tamaño, si el proceso es manual o está automatizado, del acabado superficial de las piezas (se recomienda revelador seco para acabados rugosos y húmedo para acabado fino), etc.
2.5. INSPECCIÓN PARA INTERPRETACIÓN Y EVALUACIÓN DE LAS INDICACIONES.
En la fase de inspección para la observación de las indicaciones, que son los resultados que se obtienen del ensayo, sólo se requiere una buena iluminación si se usaron penetrantes que son visibles a la luz natural o blanca, con penetrantes fluorescentes sensibles a la luz ultravioleta se requerirá un equipo de luz negra y una cámara oscura. También en esta fase, las indicaciones hay que interpretarlas, es decir establecer la causa que la originó (por ejemplo, puede ser una grieta, un poro, falta de unión, etc.). La observación de la forma de las indicaciones junto con la experiencia y conocimientos del operador es lo que permite hacer dicha interpretación. Con este fin existen fotografías que se pueden utilizar como guía en la norma ASTM E 433 “fotografías de referencia para inspecciones por líquidos penetrantes”. Es necesario tener en cuenta que pueden aparecer falsas indicaciones (es decir, aquella que no es causada por una discontinuidad o defecto en el material) generalmente debidas al incorrecto proceso de eliminación del exceso de penetrante.
2.6. LIMPIEZA FINAL.
Tras la inspección se realizará una limpieza final de la pieza para volverla a su estado original. Se utilizarán, en general, los mismos sistemas de limpieza establecidos en 2.1.
3. VENTAJAS Y LIMITACIONES DEL ENSAYO POR LÍQUIDOS PENETRANTES.
Ventajas:
Es un ensayo no destructivo que permite ensayar toda la superficie de la pieza. No importa el tamaño o la forma de la pieza. No necesita equipos complejos o caros. En general, es un ensayo económico, de poco coste. Puede realizarse de forma automatizada o manual, en taller o en obra. Puede realizarse donde no hay suministro de electricidad o agua. Se puede aplicar a una amplia gama de materiales.
Limitaciones:
Sólo detecta discontinuidades abiertas a la superficie y no puede detectar discontinuidades subsuperficiales. No se puede aplicar a materiales porosos. Las superficies a ensayar tienen que estar completamente limpias (sin pinturas ni recubrimientos)
