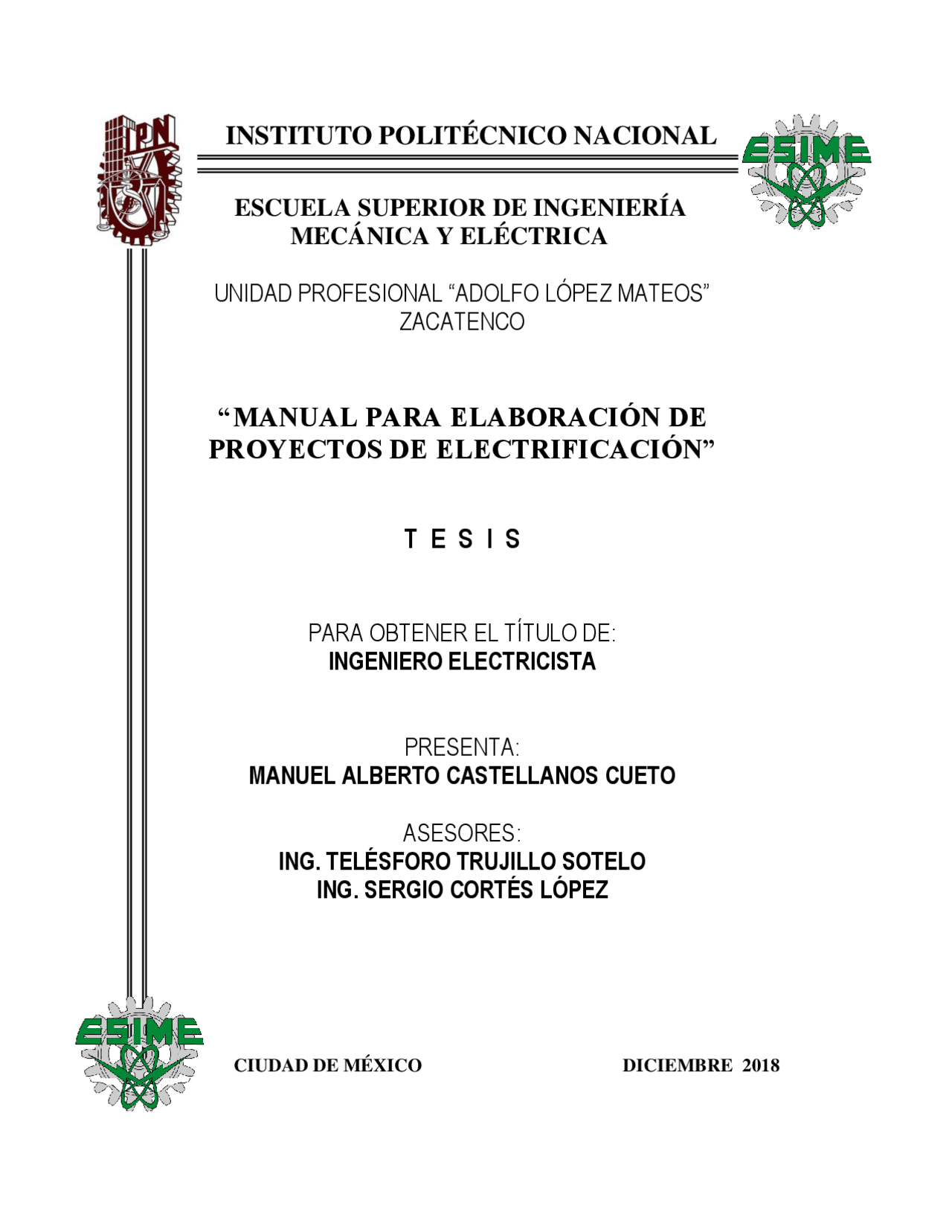

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN
INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA
MECÁNICA Y ELÉCTRICA
UNIDAD PROFESIONAL “ADOLFO LÓPEZ MATEOS”
ZACATENCO
“MANUAL PARA ELABORACIÓN DE
PROYECTOS DE ELECTRIFICACIÓN”
T E S I S
PARA OBTENER EL TÍTULO DE:
INGENIERO ELECTRICISTA
PRESENTA:
MANUEL ALBERTO CASTELLANOS CUETO
ASESORES:
ING. TELÉSFORO TRUJILLO SOTELO
ING. SERGIO CORTÉS LÓPEZ
CIUDAD DE MÉXICO DICIEMBRE 2018
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a
pf2b
pf2c
pf2d
pf2e
pf2f
pf30
pf31
pf32
pf33
pf34
pf35
pf36
pf37
pf38
pf39
pf3a
pf3b
pf3c
pf3d
pf3e
pf3f
pf40
pf41
pf42
pf43
pf44
pf45
pf46
pf47
pf48
pf49
pf4a
pf4b
pf4c
pf4d
pf4e
pf4f
pf50
pf51
pf52
pf53
pf54
pf55
pf56
pf57
pf58
pf59
pf5a
pf5b
pf5c
pf5d
pf5e
pf5f
pf60
pf61
pf62
pf63
pf64

Vista previa parcial del texto

¡Descarga Listado para elaborar proyectos y más Apuntes en PDF de Tecnología solo en Docsity!

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA

MECÁNICA Y ELÉCTRICA

UNIDAD PROFESIONAL “ADOLFO LÓPEZ MATEOS”

ZACATENCO

“MANUAL PARA ELABORACIÓN DE

PROYECTOS DE ELECTRIFICACIÓN”

T E S I S

PARA OBTENER EL TÍTULO DE:

INGENIERO ELECTRICISTA

PRESENTA:

MANUEL ALBERTO CASTELLANOS CUETO

ASESORES:

ING. TELÉSFORO TRUJILLO SOTELO

ING. SERGIO CORTÉS LÓPEZ

CIUDAD DE MÉXICO DICIEMBRE 2018

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN

AGRADECIMIENTOS

Lleno de regocijo, dedico este proyecto a cada uno de mis seres amados, quienes han sido mis

pilares para seguir adelante.

Es para mí una gran satisfacción poder dedicarles a ellos, lo que con mucho esfuerzo, esmero

y trabajo soy y seré.

Agradezco principalmente a Dios por permitirme llegar hasta este momento y por las

oportunidades que me brinda.

A mis padres, Manuel y Fabiola por haberme forjado como la persona que soy, porque son

el apoyo esencial de sentirme orgulloso para ser un profesional de la Patria, y mi ejemplo a

seguir. Gracias por su apoyo incondicional.

A mi esposa e hijos, Rosario, Manuel y Sara, porque son la motivación de mi vida y la

razón de mis logros, por el apoyo y ánimo de continuar hasta el final. Gracias amor por

brindarme el espacio para que yo dedicara tiempo al desarrollo de esta Tesis

A los Ingenieros Telésforo Trujillo y Sergio Cortés y a los profesores que me apoyaron con

su valiosa tutoría en todo el proceso de realización de esta Tesis, y por las enseñanzas

profesionales, ya que sin su apoyo este trabajo no hubiera sido posible.

Este proyecto no fue fácil de culminar, pero estuvieron motivándome y ayudándome hasta

donde sus alcances les permitieron.

“La persistencia puede cambiar las derrotas en increíbles logros”

  • INTRODUCCIÓN ÍNDICE
    • Antecedentes
  • PLANTEAMIENTO DEL PROBLEMA
  • OBJETIVO
    • Objetivo General
    • Objetivos Específicos
    • ¿A quién va dirigido?
    • ¿Quién lo usaría?
  • Normativa Considerada.
  • ELÉCTRICA AÉREA 1. ELEMENTOS BÁSICOS DE UNA RED DE DISTRIBUCIÓN DE ENERGÍA
    • 1.1. Sistema de Distribución de Energía Eléctrica
      • 1.1.1. Configuración del Sistema de Distribución
        • 1.1.1.1 Radial.......................................................................................................................
        • 1.1.1.2 Anillo
        • 1.1.1.3 Malla
      • 1.1.2. Transformador de Potencia
      • 1.1.3. Conductores
        • 1.1.3.1. Material del conductor
      • 1.1.4. Postes de Concreto
      • 1.1.5. Aisladores
        • 1.1.5.1. Materiales de los Aisladores.....................................................................................
        • 1.1.5.2. Tipo de aisladores.....................................................................................................
      • 1.1.6. Líneas de Media Tensión aérea
        • 1.1.6.1. Tensiones normalizadas de Media Tensión..............................................................
        • 1.1.6.2. Conductores utilizados en Media Tensión aérea.
        • 1.1.6.3. Estructuras para Media Tensión aérea......................................................................
        • 1.1.6.4. Separación entre conductores de Media Tensión aérea
      • 1.1.7. Líneas de Baja Tensión aérea........................................................................................
        • 1.1.7.1. Tensiones normalizadas de Baja Tensión
        • 1.1.7.2. Conductores utilizados en Baja Tensión
        • 1.1.7.3. Estructuras para Baja Tensión aérea
        • 1.1.7.4. Separación entre conductores de Baja Tensión aérea...............................................
      • 1.1.8. Neutro Corrido
      • 1.1.9. Retenidas
      • 1.1.10. Principales fallas en la Red de Distribución de Energía Eléctrica
        • 1.1.10.1. Sobrecorrientes.
        • 1.1.10.2. Sobretensiones........................................................................................................
      • 1.1.11 Equipos de protección y desconexión.
        • 1.1.11.1. Apartarrayos.
        • 1.1.11.2. Corta Circuitos Fusible...........................................................................................
      • 1.1.12. Transformadores aéreos de Distribución
        • 1.1.12.1. Transformadores aéreos de Distribución trifásicos MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN
        • 1.1.12.2. Transformadores aéreos de Distribución monofásicos...........................................
        • 1.1.12.3. Cambiador de Derivaciones
      • 1.1.13. Acometidas aéreas
      • 1.1.14. Preparación para recibir acometidas
    1. CONTENIDO DE UN PROYECTO DE ELECTRIFICACIÓN
    • 2.1. Anteproyecto
      • 2.1.1. Levantamiento en Campo
      • 2.1.2. Trazos y Libramientos
        • 2.1.2.1. Derecho de vía
    • 2.2. Obra propuesta a desarrollar.................................................................................................
      • 2.2.1. Cálculo de la capacidad de los transformadores:
      • 2.2.2. Selección de la capacidad de los transformadores:
      • 2.2.3. Elección y Distribución de Postes.
      • 2.2.4. Selección Estructuras de Media Tensión
      • 2.2.5. Línea de Media Tensión propuesta
      • 2.2.6. Línea de Baja Tensión propuesta
      • 2.2.7. Selección Estructuras de Baja Tensión
      • 2.2.8. Retenidas propuestas
      • 2.2.9. CCF de línea
    • 2.3. Proyecto
      • 2.3.1. Plano
      • 2.3.2. Elementos del Plano.
        • 2.3.2.1. Nombre de la Obra
        • 2.3.2.2. Identificación del Norte Geográfico
        • 2.3.2.3. Macro y Micro Localización
        • 2.3.2.4. Trayectoria de la Obra
        • 2.3.2.5. Cuadro de Dispositivos............................................................................................
        • 2.3.2.6. Cuadro de Cargas
        • 2.3.2.7. Simbología del Plano
        • 2.3.2.8. Resúmenes de Obra
        • 2.3.2.9. Punto de Interconexión de la Obra
        • 2.3.2.10.Código de Colores
        • 2.3.2.11.Diagrama Unifilar
        • 2.3.2.12.Propuesta de Diagrama Trifilar
        • 2.3.2.13.Cuadro de Firmas
      • 2.3.3. Presentación del Plano.
    • 2.4. Listado de Materiales
      • 2.4.1. Catálogo de Precios (CATPRE)
    • 2.5. Presupuesto de Obra
      • 2.5.1. Presupuesto Particular
      • 2.5.2. Distribuidor
        • 2.5.2.1. UPIs
        • 2.5.2.2. Oficio de Presupuesto de Obra CFE
    1. OPCIONES DE FINANCIAMIENTO MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN
    • 3.1. Por el interesado
    • 3.2. Autoridades de Gobierno......................................................................................................
      • 3.2.1. Entidades Federativas y Municipios
      • 3.2.2. Dependencias Federales................................................................................................
        • 3.2.2.1. Instituto Nacional de los Pueblos Indígenas
        • 3.2.2.2. Fondo Minero
        • 3.2.2.3. Fondo de Servicio Universal Eléctrico de la SENER
    1. EJECUCIÓN DEL PROYECTO
    • 4.1. Por el solicitante
    • 4.2. Por el Distribuidor
      • 4.2.1. Procedimiento de concurso abierto
        • 4.2.1.1. Publicación de la convocatoria.
        • 4.2.1.2. Visita al sitio.
        • 4.2.1.3. Aclaración de los documentos.
        • 4.2.1.4. Presentación de ofertas.
        • 4.2.1.5. Apertura y Evaluación de Ofertas.
        • 4.2.1.6. Fallo
        • 4.2.1.7. Contratos................................................................................................................
        • 4.2.1.8. Formalización del Contrato
        • 4.2.1.9. Cesión de Derechos
        • 4.2.1.10.Responsabilidades del Residente de Obra
        • 4.2.1.11.Bitácora Electrónica
        • 4.2.1.12.Entrega de inmuebles para inicio de obras
        • 4.2.1.13.Modificaciones a los Contratos
  • CONCLUSIONES Y RECOMENDACIONES
  • ANEXO 1 Índice de Ilustraciones
  • ANEXO 2 Índice de Tablas
  • ANEXO 3 Aspectos Legales que se pueden considerar.
  • ANEXO 4 Guía de Revisión sintetizada sugerida para FSUE
  • ANEXO 5 Distribución geográfica de las Divisiones y Zonas de CFE Distribución
  • REFERENCIAS Y BIBLIOGRAFÍA

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN INTRODUCCIÓN Antecedentes Mil millones de personas en el mundo todavía no tienen acceso a la electricidad y se espera que 674 millones continúen sin ella en 2030, son dos de las conclusiones del Informe sobre el Progreso Energético celebrado en mayo de 2018 en Lisboa por la Agencia Internacional de la Energía (AIE) y el Banco Mundial (BM), entre otras entidades. Los esfuerzos realizados en el mundo para alcanzar el acceso universal a la energía eléctrica, como lo establecen los Objetivos de Desarrollo Sostenible de Naciones Unidas (Objetivo 7: Energía asequible y no contaminante), no han sido suficientes hasta la fecha, en cifras una de cada siete personas en el mundo aún no tiene acceso a la electricidad, la mayoría de ellos vive en áreas rurales del mundo en desarrollo. El acceso a la electricidad representa un componente importante en la vida moderna, motivo por el cual se ha convertido en uno de los objetivos para el desarrollo del país. Al cierre de 2017, México contaba con una cobertura eléctrica del 98.5 % sin embargo, aún 1.8 millones de personas aproximadamente carecen de tan necesario insumo; la disponibilidad de energía eléctrica forma parte del Índice de marginación, con ello la energía eléctrica se convierte en un indicador de prosperidad para México. Ante esta realidad existen apoyos por parte del Gobierno para financiar Obras de Electrificación, el inconveniente es que muchas de las personas de las que no tienen acceso a la electricidad carecen de información suficiente que les permita conocer el contenido de un proyecto de electrificación, por lo que el presente trabajo se encausa en brindar un soporte general para lograrlo. PLANTEAMIENTO DEL PROBLEMA Factores económicos y las características geográficas de la ubicación de un hogar son determinantes para que una persona cuente con acceso a la electricidad. La mayoría de las Localidades que no cuentan con cobertura eléctrica se encuentran alejadas de la zona urbana, de la información, y de los recursos económicos. Aunado a esto, la dispersión de las viviendas hace que sea un reto cumplir con la calidad técnica necesaria al menor costo, por lo que es complicado para los Distribuidores obtener un beneficio viable de la construcción de Obras de Electrificación. El problema de la Distribución de energía eléctrica es diseñar, construir, operar y mantener el sistema de distribución que proporcionará el adecuado servicio eléctrico al área de carga a considerarse, tomando en cuenta la mejor eficiencia en operación. Desafortunadamente, no cualquier tipo de sistema de distribución puede ser empleado económicamente hablando en todas las áreas por la diferencia en densidad de carga, por ejemplo: no aplica el mismo sistema para una zona industrial que una zona rural debido a la cantidad de carga consumida en cada uno de ellos Generalmente las personas que viven con esta carencia desconocen la forma de elaborar un proyecto de esta índole, y pagan por tener el suministro eléctrico, ante esto, la mayoría de las ocasiones se suele abusar de esta necesidad ya que se desconoce dónde acercarse o en quién confiar y la ausencia de electricidad perduran hasta que alguna autoridad atiende la petición. Por lo anterior este tema se desarrolla para servir como un Manual para elaborar proyectos de electrificación.

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN OBJETIVO Objetivo General Elaborar un manual técnico-administrativo para realizar proyectos de electrificación, que incluya los aspectos fundamentales que se deben considerar con base en las especificaciones del Distribuidor, en materia de construcción de redes aéreas de distribución de energía eléctrica en media y baja tensión, cumpliendo con lo establecido en la normatividad vigente aplicable. Objetivos Específicos

  • Que las personas que carecen de suministro de energía eléctrica puedan conocer el contenido de los proyectos de electrificación.
  • Que los desarrolladores o empresas cuenten con una base que les permita llevar a cabo una obra de electrificación.
  • Que el personal involucrado en el Fondo de Servicio Universal Eléctrico pueda complementar la integración y apoyarse para la revisión de los proyectos de electrificación. ¿A quién va dirigido?
  • Las personas de Comunidades Rurales y Zonas urbanas marginadas y en general cualquier persona con conocimientos de electricidad que pretenda elaborar un Proyecto de Electrificación.
  • Estudiantes recién egresados que deseen conocer más acerca de la elaboración de un Proyecto de Electrificación.
  • A personas que desean obtener una visión general de los Proyectos de Electrificación. ¿Quién lo usaría?
  • Aquellas personas interesadas, incluso con conocimientos básicos sobre electricidad, que tengan la necesidad de contar con suministro de energía eléctrica.
  • Desarrolladores de Obras de Electrificación.
  • La población mexicana en general que tenga un interés en soluciones de Electrificación. Normativa Considerada. Para el desarrollo de este trabajo se toma en consideración: ➢ Ley de la Industria Eléctrica ➢ Reglamento de la Ley de la Industria Eléctrica ➢ Ley de Coordinación Fiscal ➢ Programa de Desarrollo del Sistema Eléctrico Nacional 2018 – 2032 ➢ Reglamento Interior de la Secretaría de Energía ➢ La NOM- 001 - SEDE- 2012 , Instalaciones Eléctricas (utilización) ➢ NMX-J- 098 - ANCE-2014, Sistemas eléctricos - Tensiones eléctricas normalizada ➢ La especificación CFE DCCIAMBT “Construcción de instalaciones aéreas en media y Baja Tensión” ➢ Disposiciones Generales en Materia de Adquisiciones, Arrendamientos, Contratación de Servicios y Ejecución de Obras de la CFE y sus EPS ➢ Código de Red ➢ Las Reglas de Operación del FSUE ➢ El Catálogo de Soluciones del FSUE ➢ Invitación a los Distribuidores para presentar Proyectos de Electrificación en Comunidades Rurales y Zonas Urbanas Marginadas 6 de abril de 2018, FSUE ➢ Documentos complementarios (Plano, OPO y UPIs) que son los que entrega el Distribuidor al FSUE ➢ El Instructivo para el llenado de formatos de los Anexos que se incluyó en la Invitación a Distribuidores 2016 del FSUE, proponiendo mejoras y actualizaciones. ➢ Especificaciones de CFE relacionadas con el tema.

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN ILUSTRACIÓN 1. SISTEMA DE DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA Fuente: Elaboración propia El sistema de Distribución más frecuente es el siguiente: ILUSTRACIÓN 2. SISTEMA DE DISTRIBUCIÓN MAS FRECUENTE DESCRIPCIÓN

REPRESENTACIÓN

GRÁFICA

DESCRIPCIÓN

GENÉRICA

Conexión estrella, con el neutro sólidamente conectado a tierra en la subestación; neutro corrido desde esta subestación y multiaterrizado.

3F-4H

Fuente: Especificación CFE DCCIAMBT con modificaciones. Los Sistemas Eléctricos de Distribución están conformados por una gran cantidad de elementos como son: conductores, estructuras, transformadores, interruptores, barras, dispositivos de protección, etc., todos ellos interconectados y operando en conjunto con el fin de energizar en forma segura y confiable

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN un número determinado de cargas, en distintos niveles de tensión, ubicados generalmente en diferentes lugares. 1.1.1. Configuración del Sistema de Distribución Fundamentalmente se tienen tres formas diferentes de topologías, cada una de ellas presenta variaciones en su diseño. A continuación se indican los sistemas radial, anillo y malla que difieren en como los alimentadores de distribución están conectados a la subestación. 1.1.1.1 Radial Esté se caracteriza por tener una sola trayectoria entre cada usuario y la subestación, la potencia fluye únicamente de la subestación hacía el usuario por una trayectoria única, misma que cuando se interrumpe, se presenta una pérdida en el suministro de la potencia hacía el usuario. Esta configuración es muy utilizada debido a las siguientes ventajas: es económico, simple de planear, diseñar y operar, razón por la cual se tiene un porcentaje tan alto en campo. ILUSTRACIÓN 3. CONFIGURACIÓN RADIAL Fuente: Criterios fundamentales de confiabilidad y seguridad en la operación del sistema eléctrico de Distribución - CFE 1.1.1.2 Anillo Los sistemas en anillo tienen dos trayectorias entre la subestación y cada usuario. El equipo utilizado debe tener capacidad para continuar suministrando energía eléctrica cuando por cualquier razón se abra el anillo. Desde el punto de vista de complejidad, un sistema de distribución en anillo su complejidad aumenta con relación al sistema radial, la potencia fluye sobre ambos lados hacía la parte central del anillo; en todos los casos puede tomar una de las dos trayectorias. La mayor desventaja del sistema de anillo, es el costo y la capacidad extra que se requiere para alimentar toda la potencia, cumpliendo con los requisitos de caída de tensión cuando se suministra toda la potencia por un solo lado del anillo. ILUSTRACIÓN 4. CONFIGURACIÓN EN ANILLO Fuente: Criterios fundamentales de confiabilidad y seguridad en la operación del sistema eléctrico de Distribución - CFE 1.1.1.3 Malla La distribución que utiliza el esquema de malla incrementa la complejidad en la operación, así como su confiabilidad aumenta considerablemente. La malla involucra múltiples trayectorias entre todos los puntos de la misma, la potencia que fluye entre dos puntos usualmente sigue diferentes trayectorias.

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN Cable : Conductor eléctrico cuya alma conductora está formada por una serie de hilos conductores o alambres: ILUSTRACIÓN 7. CABLE Fuente: internet 1.1.3.1. Material del conductor Las características del cable (como flexibilidad, peso, etc.) dependen tanto de su construcción como de los materiales empleados en el mismo. Según su grado de conductividad eléctrica, los cuatro mejores conductores son plata, cobre, oro y aluminio, no obstante, al desarrollar un conductor eléctrico, se debe tener en cuenta el precio de los materiales, por esta razón, hay muchos otros materiales con los que se pueden elaborar, no por sus propiedades conductoras, sino por otras características, como la resistencia mecánica (como el acero). 1.1. 4. Postes de Concreto Se trata de un elemento que se coloca de manera vertical y que sirve de apoyo. Los postes se utilizan en la la Distribución de energía eléctrica para soportar el peso de los conductores de una red aérea, permite el tendido del cableado eléctrico, llevándolo hasta el final de un circuito. Existen diferentes tipos de materiales con los que se puede elaborar un poste, como madera, metal y, los más comunes, con concreto (PCR por sus siglas "Postes de Concreto Reforzado"). Por los niveles de tensión eléctrica de un Sistema de Distribución los conductores deben estar separados de los objetos y personas, por lo que los postes se construyen en alturas desde 6 hasta 15 metros, generalmente en Media Tensión se utilizan postes de concreto de 11, 12 y 13 metros, para Baja Tensión 9 metros y para Estacas de Retenida 7 metros. Los postes de 14 y 15 metros se utilizan en casos extraordinarios, por ejemplo para librar puentes peatonales. Casi siempre en un costado del poste de concreto se graban sus datos principales como los son: altura, resistencia, año de fabricación, empresa que los fabricó, entre otros. A este lado del poste se le conoce como "cara”, ahí mismo se tiene marcada una línea horizontal la cual está ubicada 3 metros desde la base del poste, esta línea sirve como referencia para saber si el poste está bien hincado. La especificación CFE DCCIAMBT “Construcción de instalaciones aéreas en Media y Baja Tensión” establece la profundidad que deben tener las cepas en la cual se van a hincar los postes, la cepa está en función del tipo de terreno, de la altura y resistencia del poste y de su diámetro en el empotramiento. El diámetro de la cepa es de 50 cm como mínimo en todos los casos. TABLA 1. EMPOTRAMIENTO DE POSTES Fuente: Especificación CFE DCCIAMBT

MANUAL PARA ELABORACIÓN DE PROYECTOS DE ELECTRIFICACIÓN Notas de la especificación:

  1. Un terreno normal que se anega como tierra de cultivo se debe considerar como un terreno blando.
  2. Un terreno blando es posible considerarlo como terreno normal si se compacta con piedras 30 cm en la base y 60 cm en la parte superior del empotramiento.
  3. En áreas urbanas en que el poste está en banqueta terminada se considera como terreno normal.
  4. Un terreno normal es posible considerarlo como terreno duro si se compacta con piedras de 30 cm en la base y 60 cm en la parte superior del empotramiento.
  5. En zonas con actividad sísmica adicione 10 cm al empotramiento de la tabla anterior y si el terreno es blando proceda como se indica en el punto 2.
  6. En líneas rurales con terreno blando o normal se debe agregar una capa de 30 cm de piedra en la parte superior de la cepa.
  7. En caso de que no se tenga la tabla, se puede utilizar la fórmula siguiente para terreno normal: Como forma práctica podemos obtener la Profundidad del empotramiento de la siguiente manera: 𝐴𝑙𝑡𝑢𝑟𝑎 𝑑𝑒𝑙 𝑝𝑜𝑠𝑡𝑒 (𝑐𝑚) 10
