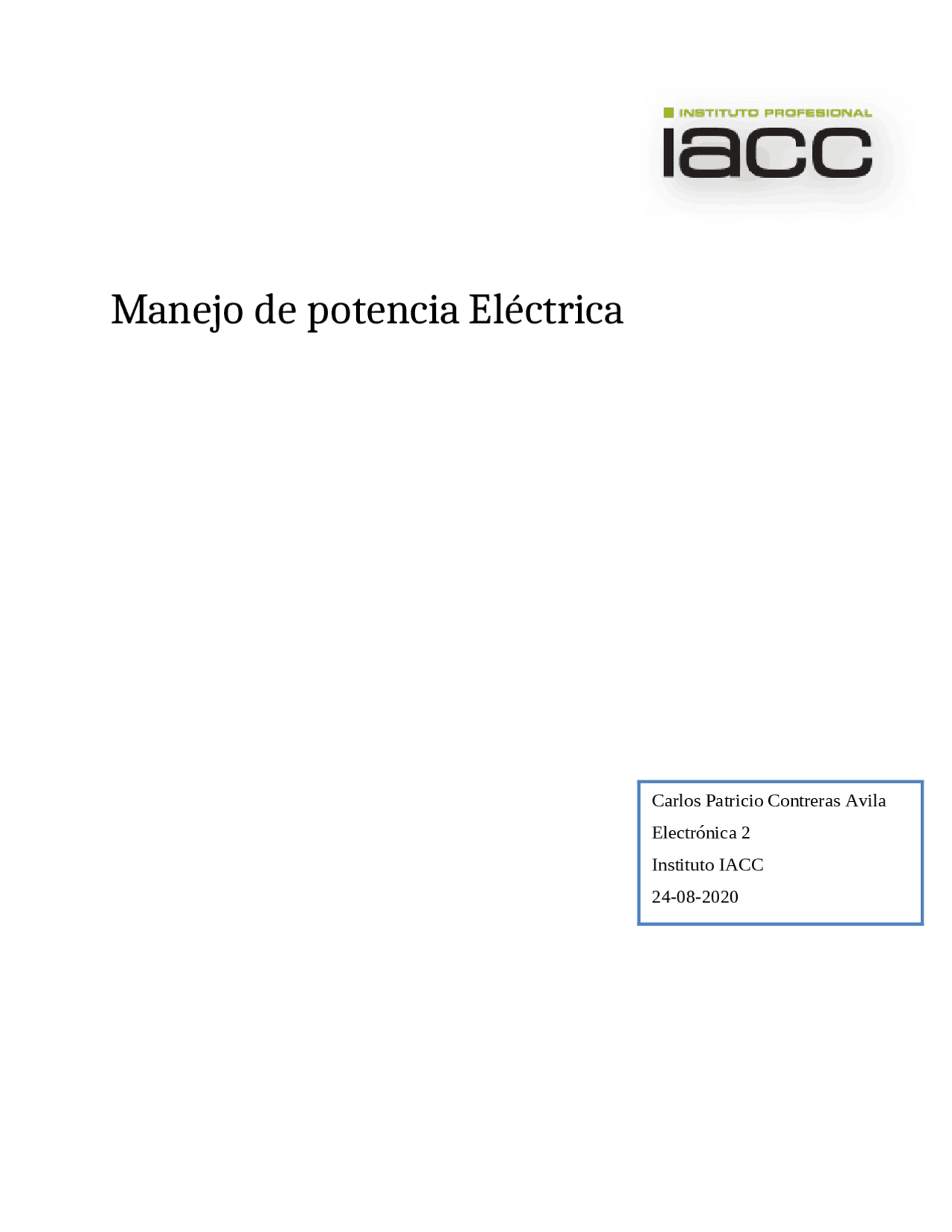

Manejo de potencia Eléctrica

Carlos Patricio Contreras Avila Electrónica 2 Instituto IACC 24-08-

Desarrollo

1. De acuerdo con los tipos de fuentes de alimentación considerado en los contenidos de esta semana, seleccione un de modelo del mercado particular para cada tipo de fuente de alimentación, describa su funcionamiento, señale las características e identifique su tipo. Fuentes Lineales: Estos tipos de fuentes cuentan con las características de ser un modelo simple, principalmente cuenta con varias partes (transformador, rectificador, filtro), en algunas ocasiones también se refleja un regulador de voltaje estos son sus componentes principales. Estas fuentes son de uso más generalizado en equipos electrónicos. La encontraremos en los magnetoscopios, en las cabeceras de amplificación de antenas, etc.  Caracteristicas y funcionamiento Transformador: Este se encarga de subir o vajar las magnitudes de voltajes que se encuentran en el devanado primario, sin que altere o varíe básicamente la forma de onda.

Regulado de voltaje: El regulador se encarga de recibir la señal proveniente del filtro cuando se presentan cambios en el consumo de corriente en los circuitos que son alimentados por la fuente, para que en la salida se obtenga un voltaje continuo. Fuentes Conmutadas: Estos tipos de fuentes se pueden encontrar en los Variadores de Frecuencias, soldadoras electronicas de arco y en los sistemas de alimentación ininterrumpidas. Estas fuentes también se les conocen como SMPS (switch mode power supply), debido al principio de su funcionamiento, ya que este se basa en la conmutación de los transistores, estas fuentes se desarrollaron para solucionar los inconvenientes de disipación térmica que producen las lineales. Estos tipos de fuentes cuentan con un circuitos complejos. Para poder entender su funcionamiento de estas fuentes estas se dividen en bloques funcionales: Rectificación y filtrado, conmutación, rectificación y filtrado secundario y controlador.

 Caracteristicas y funcionamiento. Filtro EMC. El función de este filtro es absorber el problema eléctrico de la red, como los ruidos transitorios y armónicos. También pueden evitar que la propia fuente remita interferencias hacia la red. Puente rectificador. Un puente deja pasar una corriente en un solo sentido, de tal modo que convierte corriente alterna en una corriente pulsante, es decir, que puede oscilar igual manera que la corriente alterna, aunque únicamente solo en un sentido. Corrector del factor de potencia. La corriente cuando se desfasa respecto a la tensión, lo que pasa aca es que no se aproveche la potencia total de la red. El corrector de factor es el que se encarga de solventar estos tipos de problemas. Condensador. Este es capaz de amortiguar la corriente pulsante para convertirla en una corriente continua estable. Transistor. Se encarga de controlar el paso de la corriente. Transformador. Reduce la tensión de entrada, también puede aíslar físicamente la entrada de la salida.

2. Identifique y señale el modelo de dos aplicaciones comerciales, según lo que se solicite en la tabla. Reguladores de tensión Amplificadores de audio Regulador LM317. Este es un reguldor de voltaje positivo lineal ajustable con tres terminales semiconductor, el voltaje de salida se puede ajustar a traves de un potenciometro pero este sera siempre menor que el de entrada, solo se requieren dos resistores exteriores para lograr un valor de salida. La línea de carga y la regulación es mucho mejor que los reguladores fijos, dispone de una protección por restricción de corriente y abundancia de temperatura, siendo eficaz la protección por sobrecarga, incluso si el terminal de regulación está desconectado. Amplificador de potencia simple Los amplificadores de audio o de potencia simple, Utilizan solo un transistor, además utilizan un transformador de salida, es un tipo de montaje de Emisor común una polarización de clase A. cuenta con una potencia mediana, estos se pueden encomrar o se utilizan en salida de audio en televisores o en radios. Regulador zener. Es un regulador de tension my sensillo, consiste en una resistencia sere de entrada y el diodo zener en paralelo con la carga, cuando aumente una tension de entrada tambien aumenta la corriente de entrada pero como la tension del diodo zener es constante este absorve el exceso de corriente y la resistencai de entrada se encarga de absorver la tension cuando se produsca una disminucion en la tension de entrada la caida de tension en la resistencia disminuira por el diodo zener circulara menor corriene. Este tipo de Amplificador de potencia Push pull, suelen utilizar dos transistores iguales pueden ser (npn y pnp), también utiliza un transformador de salida, además utiliza un transformador driver. El tipo de montaje es de Emisor común, tiene una polarización clase AB y B.puede tener una potencia grande y una etapas de salida del receptor y amplificador, se utiliza para amplificar señales pequeñas.

3. Seleccione un elemento discreto de manejo de potencia eléctrica y señale dos (2) características. Condensador: El condensador también llamado capacitor, es un componente eléctrico, este almacena las cargas eléctrica en formas de diferencia de potencial para que luego puedan ser liberadas. Caracteristicas.  Capacitancia nominal, (C)

El valor nominal de la Capacitancia , (C) de un condensador es lo más

importante en todas sus características. Este valor es midido en pico-Farads

(pF), nano-Farads (nF) o micro-Farads (μF) y se ve reflejado en el cuerpo del

condensador en números, letras o bandas de colores.

 Voltaje de trabajo, (WV)

La tensión o voltaje de trabajo tambien es una característica importante del

condensador este la tensión continua máxima, ya sea corriente continua o

corriente alterna, que puedan aplicarse al condensador sin obtener fallas

durante su vida útil, el voltaje de trabajoque se refleja impreso en el costado

de un cuerpo de los condensadores se refiere a su voltaje de trabajo de

corriente continua (WVDC).

4. Con respecto a los amplificadores de potencia de audio, seleccione una característica y fundamente su importancia. Control de Entrada :

https://fidestec.com/blog/fuentes-de-alimentacion-conmutadas-01/ https://www.areatecnologia.com/electricidad/condensador.html https://equiposaudio.com/blog/lo-basico/amplificador-de-potencia/ IACC (2019). Manejo de Potencia Eléctrica. Electrónica II. Semana 2. IACC (2019). Recursos Adicionales Potencia eléctrica y semiconductores (presentación). Electrónica II. Semana 2.
