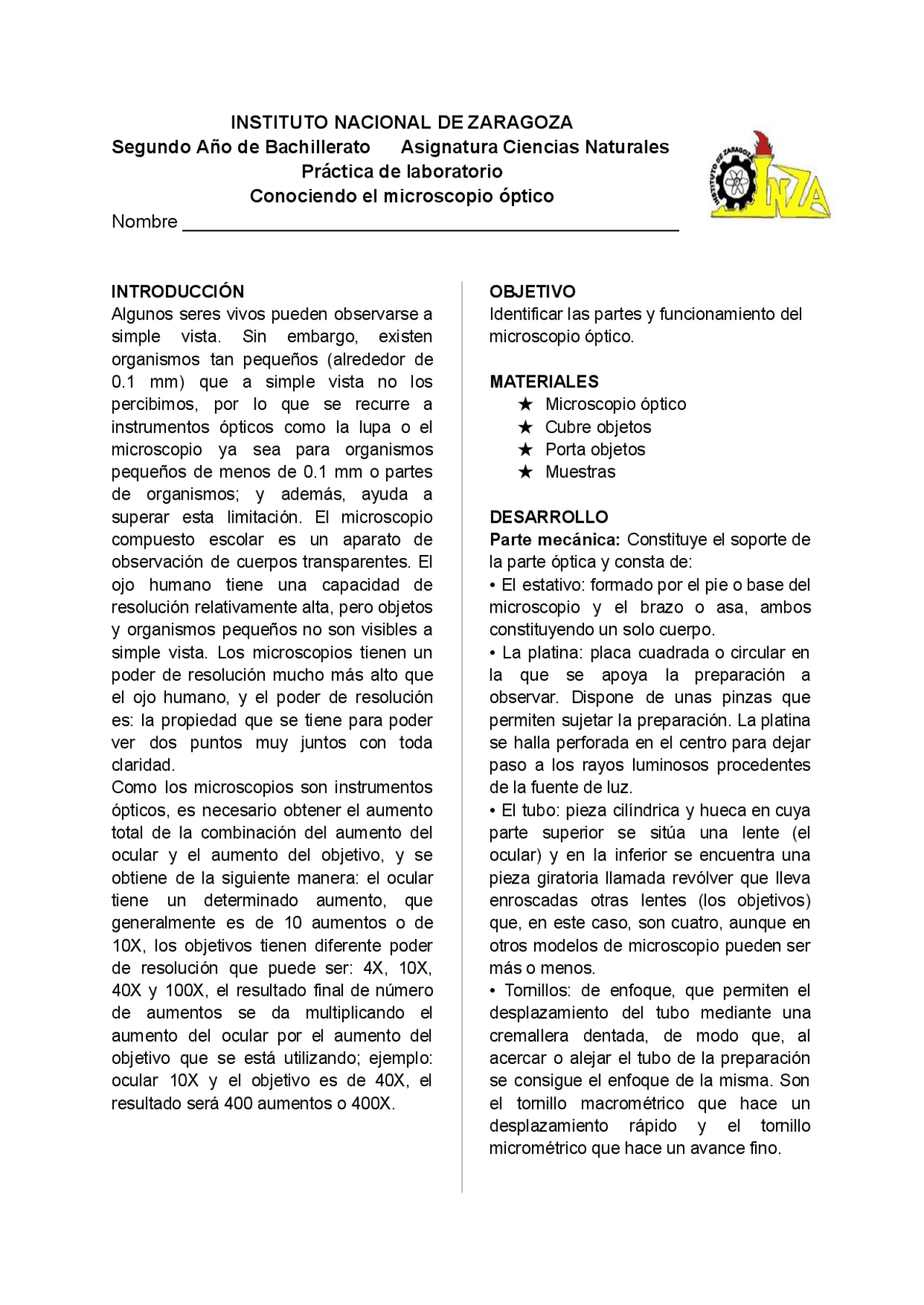

INSTITUTO NACIONAL DE ZARAGOZA
Segundo Año de Bachillerato Asignatura Ciencias Naturales
Práctica de laboratorio
Conociendo el microscopio óptico
Nombre ________________________________________________
INTRODUCCIÓN
Algunos seres vivos pueden observarse a
simple vista. Sin embargo, existen
organismos tan pequeños (alrededor de
0.1 mm) que a simple vista no los
percibimos, por lo que se recurre a
instrumentos ópticos como la lupa o el
microscopio ya sea para organismos
pequeños de menos de 0.1 mm o partes
de organismos; y además, ayuda a
superar esta limitación. El microscopio
compuesto escolar es un aparato de
observación de cuerpos transparentes. El
ojo humano tiene una capacidad de
resolución relativamente alta, pero objetos
y organismos pequeños no son visibles a
simple vista. Los microscopios tienen un
poder de resolución mucho más alto que
el ojo humano, y el poder de resolución
es: la propiedad que se tiene para poder
ver dos puntos muy juntos con toda
claridad.
Como los microscopios son instrumentos
ópticos, es necesario obtener el aumento
total de la combinación del aumento del
ocular y el aumento del objetivo, y se
obtiene de la siguiente manera: el ocular
tiene un determinado aumento, que
generalmente es de 10 aumentos o de
10X, los objetivos tienen diferente poder
de resolución que puede ser: 4X, 10X,
40X y 100X, el resultado final de número
de aumentos se da multiplicando el
aumento del ocular por el aumento del
objetivo que se está utilizando; ejemplo:
ocular 10X y el objetivo es de 40X, el
resultado será 400 aumentos o 400X.
OBJETIVO
Identificar las partes y funcionamiento del
microscopio óptico.
MATERIALES
★Microscopio óptico
★Cubre objetos
★Porta objetos
★Muestras
DESARROLLO
Parte mecánica: Constituye el soporte de
la parte óptica y consta de:
• El estativo: formado por el pie o base del
microscopio y el brazo o asa, ambos
constituyendo un solo cuerpo.
• La platina: placa cuadrada o circular en
la que se apoya la preparación a
observar. Dispone de unas pinzas que
permiten sujetar la preparación. La platina
se halla perforada en el centro para dejar
paso a los rayos luminosos procedentes
de la fuente de luz.
• El tubo: pieza cilíndrica y hueca en cuya
parte superior se sitúa una lente (el
ocular) y en la inferior se encuentra una
pieza giratoria llamada revólver que lleva
enroscadas otras lentes (los objetivos)
que, en este caso, son cuatro, aunque en
otros modelos de microscopio pueden ser
más o menos.
• Tornillos: de enfoque, que permiten el
desplazamiento del tubo mediante una
cremallera dentada, de modo que, al
acercar o alejar el tubo de la preparación
se consigue el enfoque de la misma. Son
el tornillo macrométrico que hace un
desplazamiento rápido y el tornillo
micrométrico que hace un avance fino.
