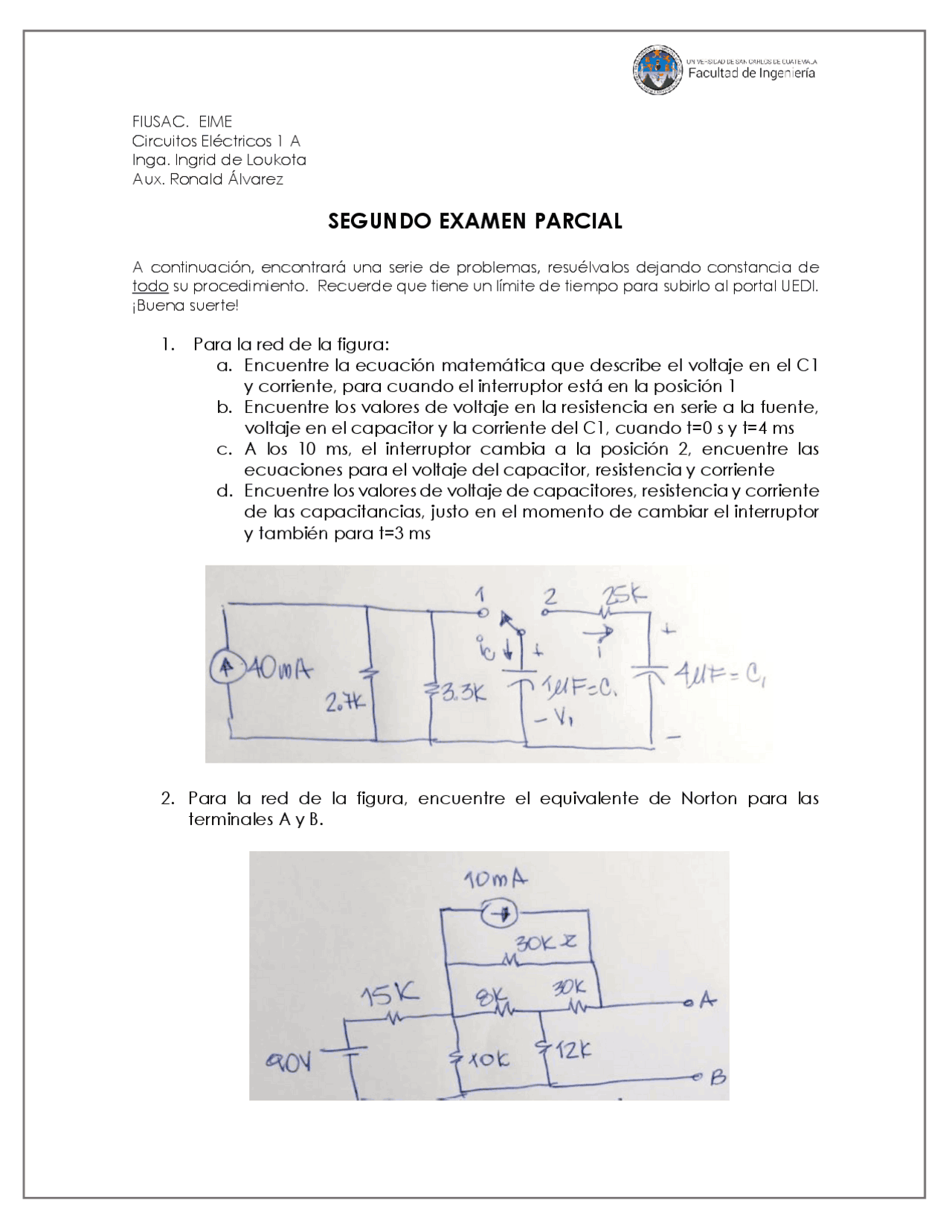

FIUSAC. EIME
Circuitos Eléctricos 1 A
Inga. Ingrid de Loukota
Aux. Ronald Álvarez
SEGUNDO EXAMEN PARCIAL
A continuación, encontrará una serie de problemas, resuélvalos dejando constancia de
todo su procedimiento. Recuerde que tiene un límite de tiempo para subirlo al portal UEDI.
¡Buena suerte!
1. Para la red de la figura:
a. Encuentre la ecuación matemática que describe el voltaje en el C1
y corriente, para cuando el interruptor está en la posición 1
b. Encuentre los valores de voltaje en la resistencia en serie a la fuente,
voltaje en el capacitor y la corriente del C1, cuando t=0 s y t=4 ms
c. A los 10 ms, el interruptor cambia a la posición 2, encuentre las
ecuaciones para el voltaje del capacitor, resistencia y corriente
d. Encuentre los valores de voltaje de capacitores, resistencia y corriente
de las capacitancias, justo en el momento de cambiar el interruptor
y también para t=3 ms
2. Para la red de la figura, encuentre el equivalente de Norton para las
terminales A y B.
pf2

Vista previa parcial del texto

¡Descarga material de estudio para repasar y más Apuntes en PDF de Análisis de Circuitos Electrónicos solo en Docsity!

FIUSAC. EIME Circuitos Eléctricos 1 A Inga. Ingrid de Loukota Aux. Ronald Álvarez

SEGUNDO EXAMEN PARCIAL

A continuación, encontrará una serie de problemas, resuélvalos dejando constancia de todo su procedimiento. Recuerde que tiene un límite de tiempo para subirlo al portal UEDI. ¡Buena suerte!

  1. Para la red de la figura: a. Encuentre la ecuación matemática que describe el voltaje en el C y corriente, para cuando el interruptor está en la posición 1 b. Encuentre los valores de voltaje en la resistencia en serie a la fuente, voltaje en el capacitor y la corriente del C1, cuando t=0 s y t=4 ms c. A los 10 ms, el interruptor cambia a la posición 2, encuentre las ecuaciones para el voltaje del capacitor, resistencia y corriente d. Encuentre los valores de voltaje de capacitores, resistencia y corriente de las capacitancias, justo en el momento de cambiar el interruptor y también para t=3 ms
  2. Para la red de la figura, encuentre el equivalente de Norton para las terminales A y B.
  1. Para la red de la figura, encuentre los valores indicados.
  2. Para la red de la figura: a. Calcule E, IR e IL b. Calcule Fp total c. Calcule la potencia promedio suministrada al circuito d. Dibuje el diagrama fasorial e. Encuentre Ic para cada capacitor, usando sólo ley de corrientes de Kirchhoff Nota: el valor de C1 y C2 es 1060 microfaradios, L1=1.3 mh, L2=4mh
