CONSTRUC. GEOMÉT. 2
“TALLER DE DIBUJO TÉCNICO”
PROGRAMA DE ESTUDIOS DE INGENIERÍA CIVIL
CONSTRUCCIONES GEOMÉTRICAS 2
Aplicando los Instrumentos de Dibujo en Ingeniería, desarrollar la figura geométrica mostrada en la
escala indicada. Seguir las siguientes consideraciones:
• Correcto desarrollo del Membrete Normalizado.
• Correcta utilización de los Instrumentos y lápices de dibujo.
• Precisión en el Dibujo.
• Acotado Normalizado.
• Higiene de la lámina.

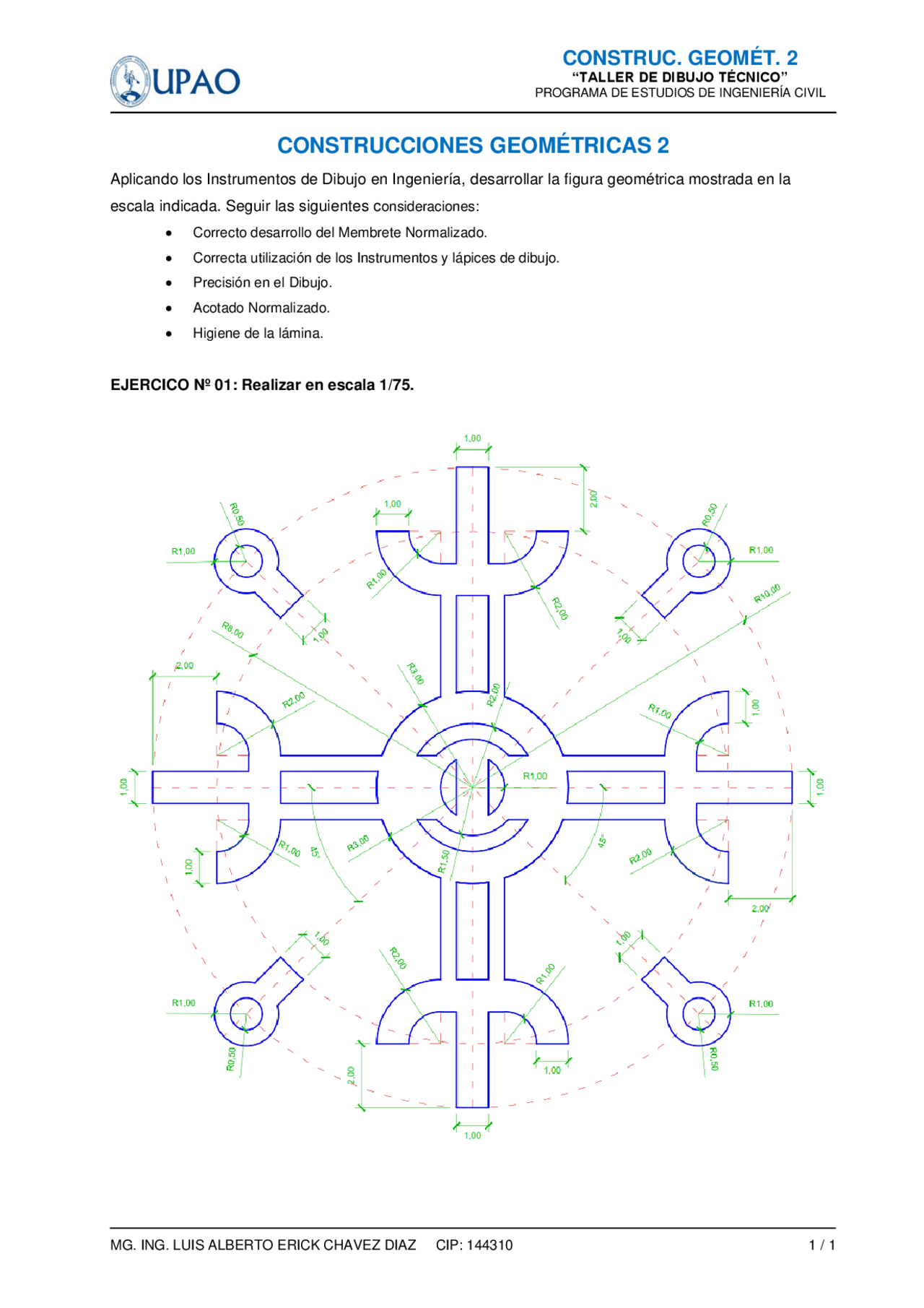

EJERCICO Nº 01: Realizar en escala 1/75.
