UNIVERSIDAD MAYOR DE SAN ANDRÉS
FACULTAD DE INGENIERÍA
MÉTODOS NUMÉRICOS (MEC-130)
EJERCICIOS DE ENTRENAMIENTO
AUXILIAR.: MARTIN LAGUNA A.

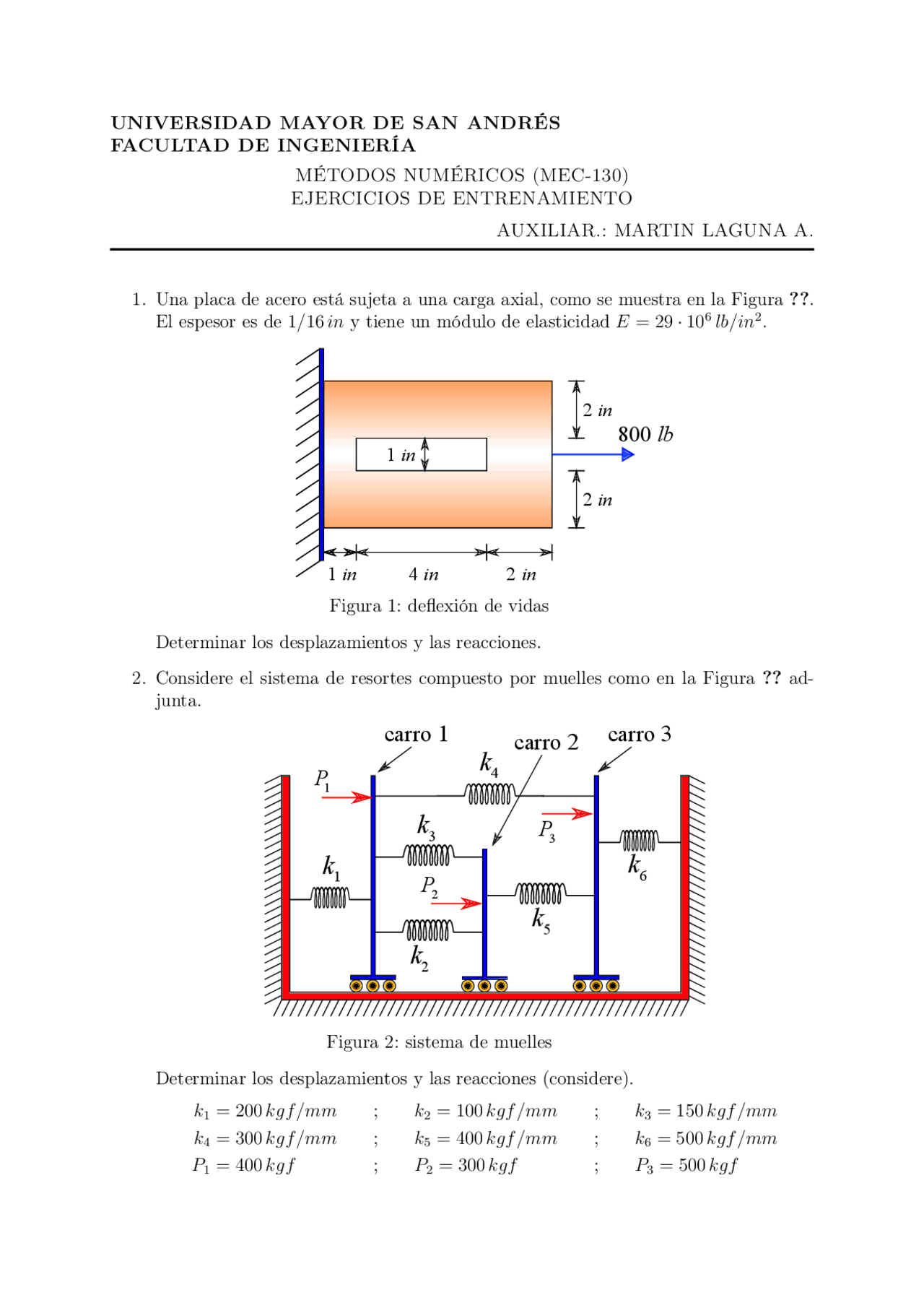

1. Una placa de acero está sujeta a una carga axial, como se muestra en la Figura ??.
El espesor es de 1/16 in y tiene un módulo de elasticidad E= 29 ·106lb/in2.
1in
1in
4in 2in
2in
2in
800 lb
Figura 1: deflexión de vidas
Determinar los desplazamientos y las reacciones.
2. Considere el sistema de resortes compuesto por muelles como en la Figura ?? ad-
junta.
1
k
2
k
3
k
4
k
5
k
6
k
2
P
3
P
1
P
carro 1 carro 2 carro 3
Figura 2: sistema de muelles
Determinar los desplazamientos y las reacciones (considere).
k1= 200 kgf/mm ;k2= 100 kgf/mm ;k3= 150 kgf/mm
k4= 300 kgf/mm ;k5= 400 kgf/mm ;k6= 500 kgf/mm
P1= 400 kgf ;P2= 300 kgf ;P3= 500 kgf
