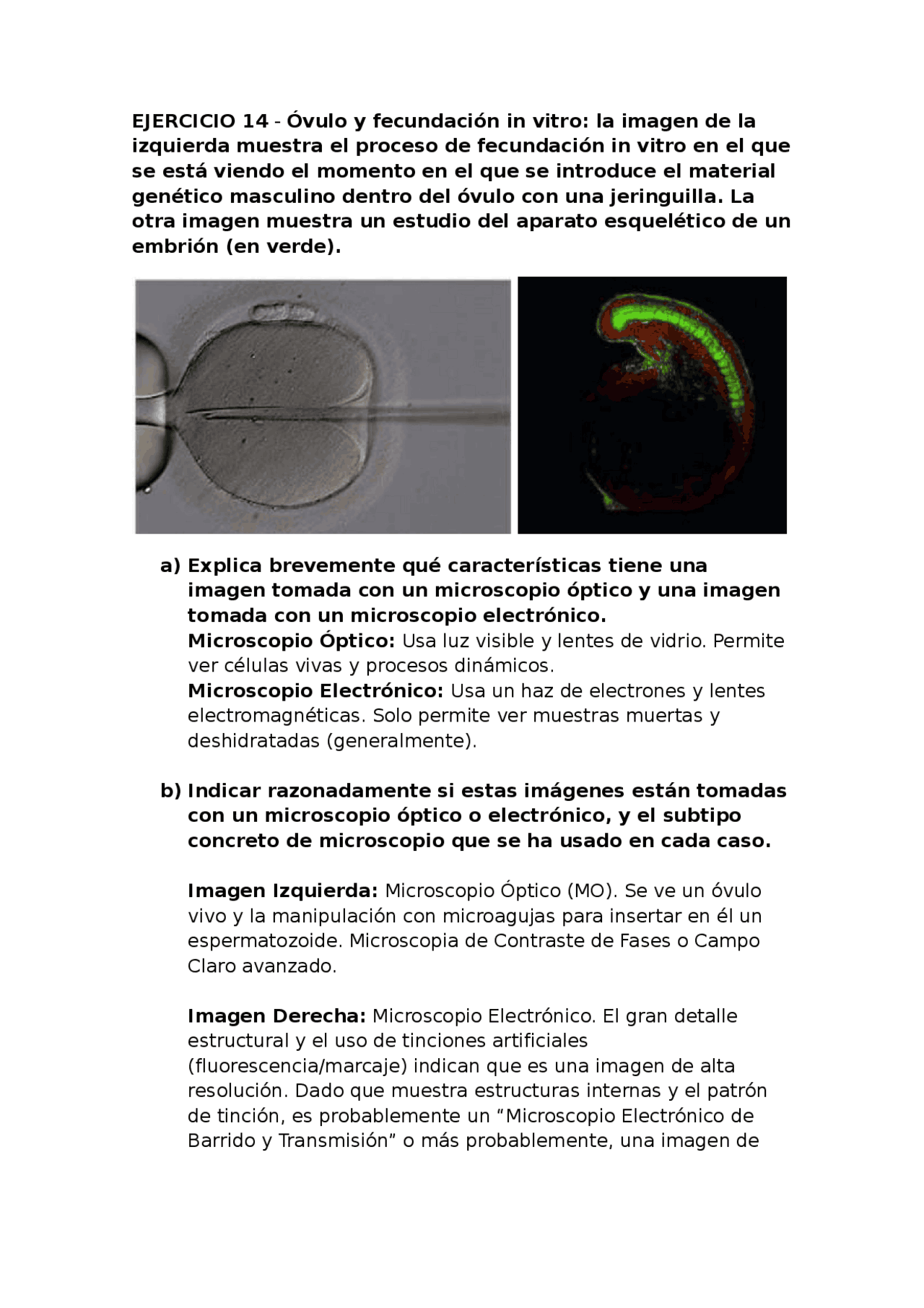

EJERCICIO 14 - Óvulo y fecundación in vitro: la imagen de la
izquierda muestra el proceso de fecundación in vitro en el que
se está viendo el momento en el que se introduce el material
genético masculino dentro del óvulo con una jeringuilla. La
otra imagen muestra un estudio del aparato esquelético de un
embrión (en verde).
a) Explica brevemente qué características tiene una
imagen tomada con un microscopio óptico y una imagen
tomada con un microscopio electrónico.
Microscopio Óptico: Usa luz visible y lentes de vidrio. Permite
ver células vivas y procesos dinámicos.
Microscopio Electrónico: Usa un haz de electrones y lentes
electromagnéticas. Solo permite ver muestras muertas y
deshidratadas (generalmente).
b) Indicar razonadamente si estas imágenes están tomadas
con un microscopio óptico o electrónico, y el subtipo
concreto de microscopio que se ha usado en cada caso.
Imagen Izquierda: Microscopio Óptico (MO). Se ve un óvulo
vivo y la manipulación con microagujas para insertar en él un
espermatozoide. Microscopia de Contraste de Fases o Campo
Claro avanzado.
Imagen Derecha: Microscopio Electrónico. El gran detalle
estructural y el uso de tinciones artificiales
(fluorescencia/marcaje) indican que es una imagen de alta
resolución. Dado que muestra estructuras internas y el patrón
de tinción, es probablemente un “Microscopio Electrónico de
Barrido y Transmisión” o más probablemente, una imagen de
