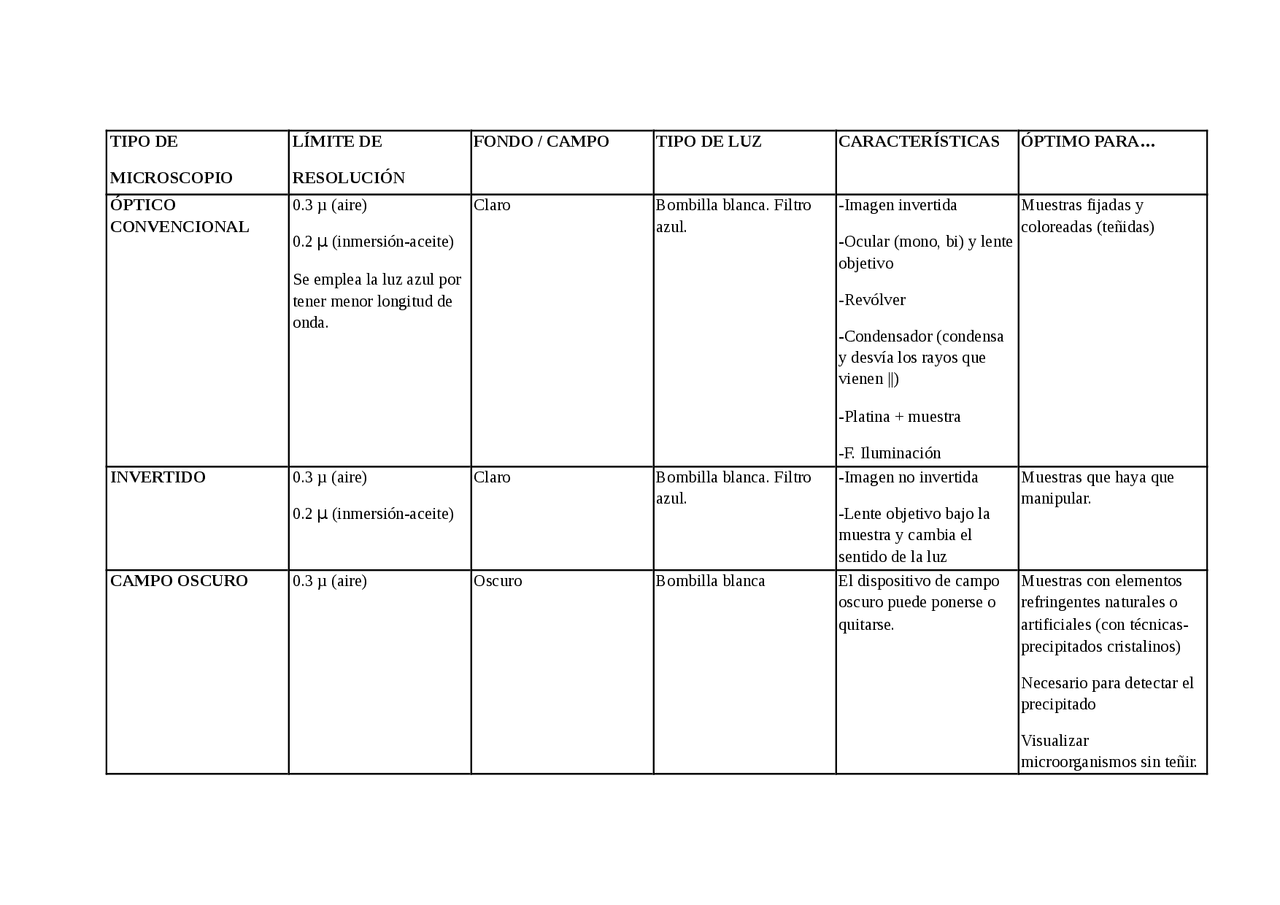

TIPO DE
MICROSCOPIO
LÍMITE DE
RESOLUCIÓN
FONDO / CAMPO TIPO DE LUZ CARACTERÍSTICAS ÓPTIMO PARA…
ÓPTICO
CONVENCIONAL
0.3 μ (aire)
0.2 μ (inmersión-aceite)
Se emplea la luz azul por tener menor longitud de onda.
Claro Bombilla blanca. Filtro azul.
-Imagen invertida
-Ocular (mono, bi) y lente objetivo
-Revólver
-Condensador (condensa y desvía los rayos que vienen ||)
-Platina + muestra
-F. Iluminación
Muestras fijadas y coloreadas (teñidas)
INVERTIDO 0.3 μ (aire)
0.2 μ (inmersión-aceite)
Claro Bombilla blanca. Filtro azul.
-Imagen no invertida
-Lente objetivo bajo la muestra y cambia el sentido de la luz
Muestras que haya que manipular.
CAMPO OSCURO 0.3 μ (aire) Oscuro Bombilla blanca El dispositivo de campo oscuro puede ponerse o quitarse.
Muestras con elementos refringentes naturales o artificiales (con técnicas- precipitados cristalinos)
Necesario para detectar el precipitado
Visualizar microorganismos sin teñir.
Las zonas de la muestra con alto índice de refracción dan puntos brillantes y las zonas poco refringentes dan zonas oscuras
POLARIZACIÓN 0.3 μ (aire) Gris oscuro Luz polarizada -Polarizador
-Analizador
Vibran cambiando de ángulo de posición
Muestras con elementos refringentes sobre fondo oscuro
FLUORESCENCIA Depende del fluorocromo. Si es azul es igual y si es rojo D es mayor, y por lo tanto hay – resolución.
Oscuro Bombilla que emite luz en el campo visible y ultravioleta. Excita los distintos fluorocromos.
-Bombilla
-Filtros (dicromático, barrera, excitación)
-Fluorocromos
-Radiación electromagética
-Técnicas (FRAP. FRET, fotoactivación)
Ver fluorocromos, colorantes y elementos fluorescentes. Hay células con elementos naturales fluorescentes. Se emplea en estudios de localización. Permite observar células vivas.
CONTRASTE DE
FASE
0.3 μ (aire) Gris (el desfase resta luminosidad)
Luz blanca que va a ser sometida a desfase de ondas
-Diafragma anular
-Dos placas de desfase
-Emplea el desfase de la luz para la interferencia de rayos
Muestras con elementos refringentes naturales (propios de la muestra) o artificiales (con técnicas- precipitados cristalinos)
Para células sin teñir en
onda 900nm. -Sistema de barrido
-Video
gruesas (tejidos compactos) debido a la mayor longitud de onda
Suele tener baja resolución.
Se emplea para manipular muestras.
MICROSCOPIOS DE CAMPOS CERCANOS
X Oscuro No se ilumina, no es un microscopio de luz
-Se obtiene mayor resolución al ser a nivel atómico
TIPOS:
-Efecto túnel: se integra la imagen y emplea muestras que conduzcan la corriente eléctrica.
-AFM: se integra la imagen y se emplea la fuerza átomica de las muestras biológicas.
-Campos magnéticos: el material es magnético. Se barre la superficie para obtener imágenes topográficas.
