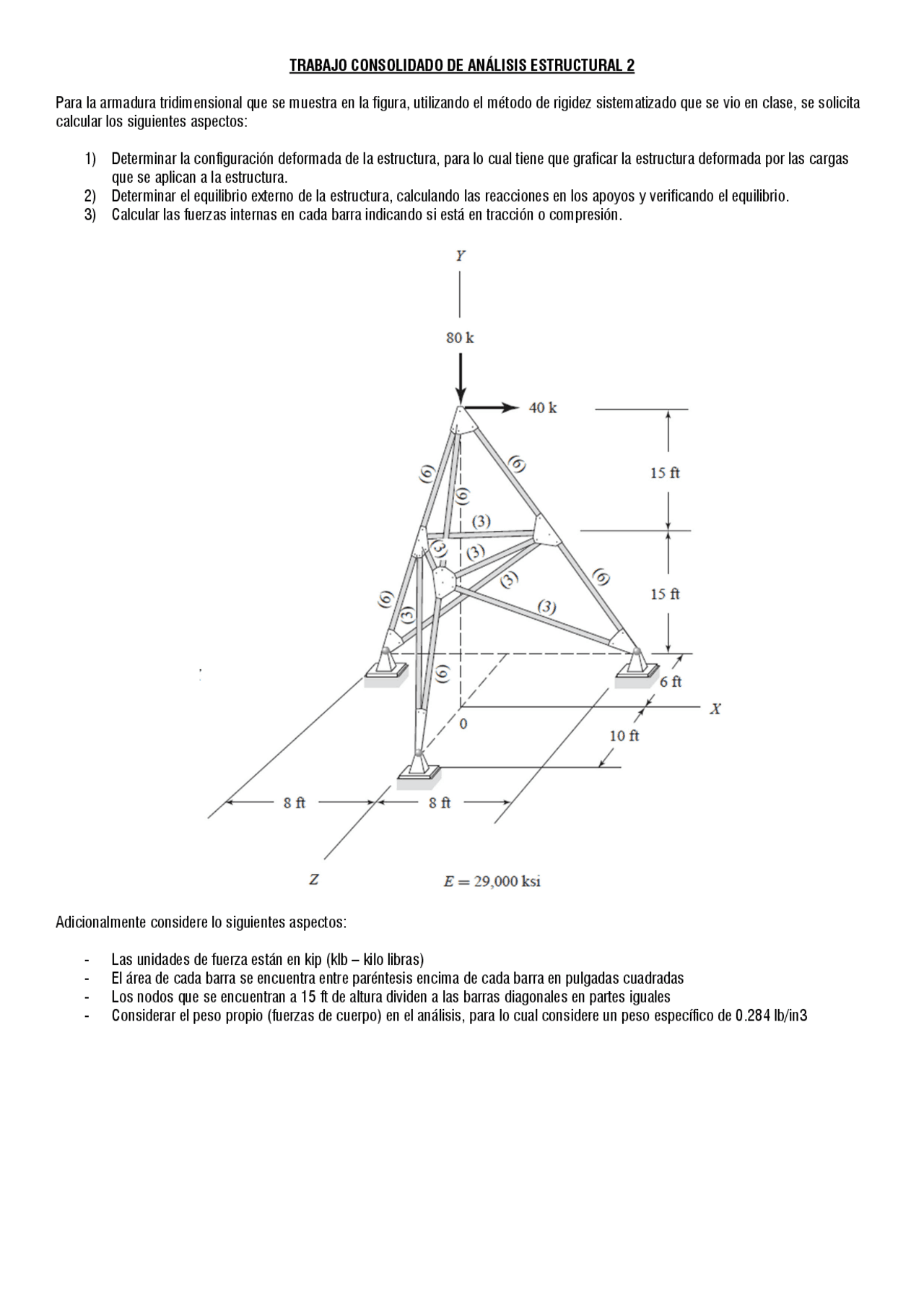

TRABAJO CONSOLIDADO DE ANÁLISIS ESTRUCTURAL 2
Para la armadura tridimensional que se muestra en la figura, utilizando el método de rigidez sistematizado que se vio en clase, se solicita
calcular los siguientes aspectos:
1) Determinar la configuración deformada de la estructura, para lo cual tiene que graficar la estructura deformada por las cargas
que se aplican a la estructura.
2) Determinar el equilibrio externo de la estructura, calculando las reacciones en los apoyos y verificando el equilibrio.
3) Calcular las fuerzas internas en cada barra indicando si está en tracción o compresión.
Adicionalmente considere lo siguientes aspectos:
- Las unidades de fuerza están en kip (klb – kilo libras)
- El área de cada barra se encuentra entre paréntesis encima de cada barra en pulgadas cuadradas
- Los nodos que se encuentran a 15 ft de altura dividen a las barras diagonales en partes iguales
- Considerar el peso propio (fuerzas de cuerpo) en el análisis, para lo cual considere un peso específico de 0.284 lb/in3
