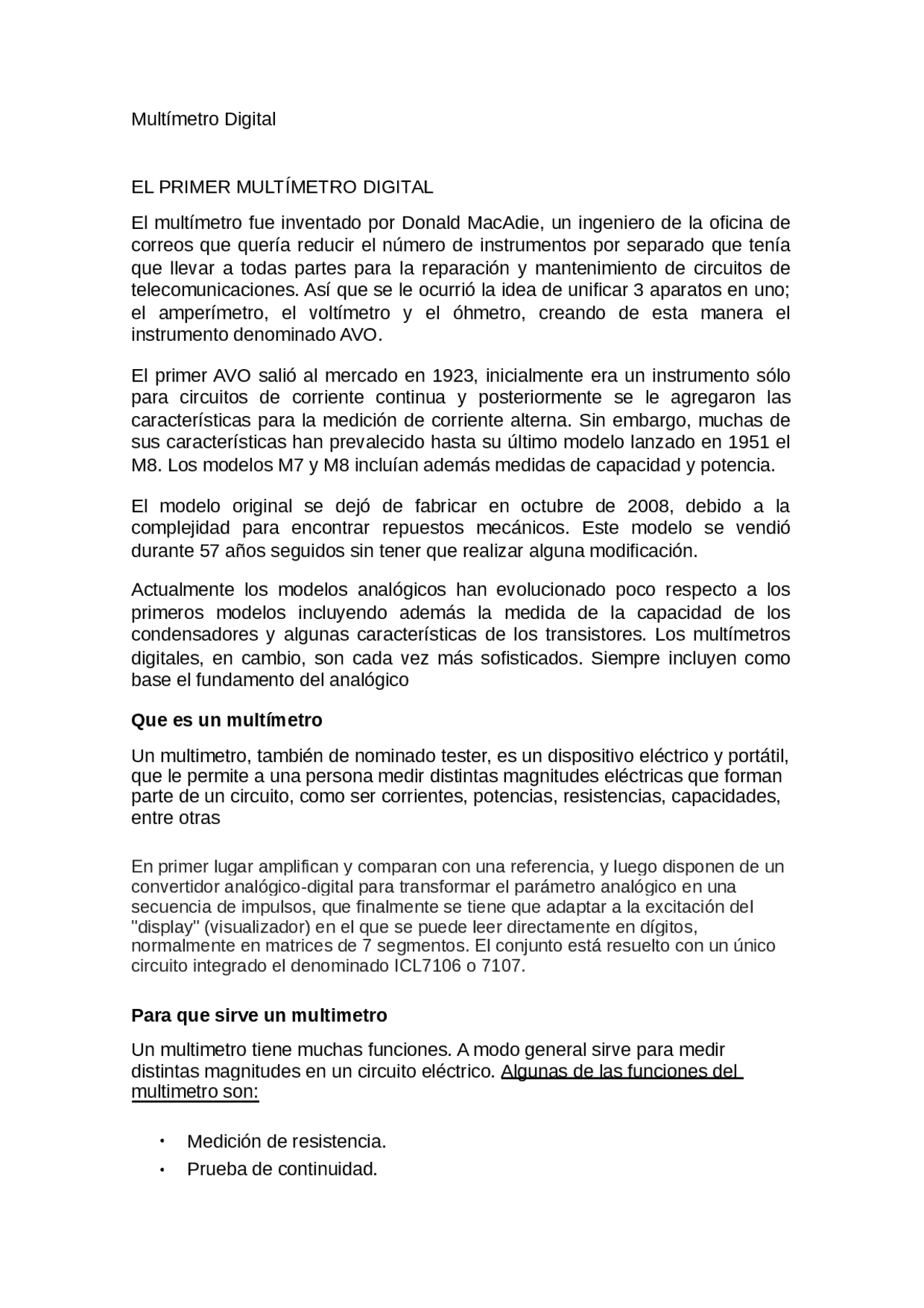

Multímetro Digital
EL PRIMER MULTÍMETRO DIGITAL
El multímetro fue inventado por Donald MacAdie, un ingeniero de la oficina de
correos que quería reducir el número de instrumentos por separado que tenía
que llevar a todas partes para la reparación y mantenimiento de circuitos de
telecomunicaciones. Así que se le ocurrió la idea de unificar 3 aparatos en uno;
el amperímetro, el voltímetro y el óhmetro, creando de esta manera el
instrumento denominado AVO.
El primer AVO salió al mercado en 1923, inicialmente era un instrumento sólo
para circuitos de corriente continua y posteriormente se le agregaron las
características para la medición de corriente alterna. Sin embargo, muchas de
sus características han prevalecido hasta su último modelo lanzado en 1951 el
M8. Los modelos M7 y M8 incluían además medidas de capacidad y potencia.
El modelo original se dejó de fabricar en octubre de 2008, debido a la
complejidad para encontrar repuestos mecánicos. Este modelo se vendió
durante 57 años seguidos sin tener que realizar alguna modificación.
Actualmente los modelos analógicos han evolucionado poco respecto a los
primeros modelos incluyendo además la medida de la capacidad de los
condensadores y algunas características de los transistores. Los multímetros
digitales, en cambio, son cada vez más sofisticados. Siempre incluyen como
base el fundamento del analógico
Que es un multímetro
Un multimetro, también de nominado tester, es un dispositivo eléctrico y portátil,
que le permite a una persona medir distintas magnitudes eléctricas que forman
parte de un circuito, como ser corrientes, potencias, resistencias, capacidades,
entre otras
En primer lugar amplifican y comparan con una referencia, y luego disponen de un
convertidor analógico-digital para transformar el parámetro analógico en una
secuencia de impulsos, que finalmente se tiene que adaptar a la excitación del
"display" (visualizador) en el que se puede leer directamente en dígitos,
normalmente en matrices de 7 segmentos. El conjunto está resuelto con un único
circuito integrado el denominado ICL7106 o 7107.
Para que sirve un multimetro
Un multimetro tiene muchas funciones. A modo general sirve para medir
distintas magnitudes en un circuito eléctrico. Algunas de las funciones del
multimetro son:
•Medición de resistencia.
•Prueba de continuidad.
