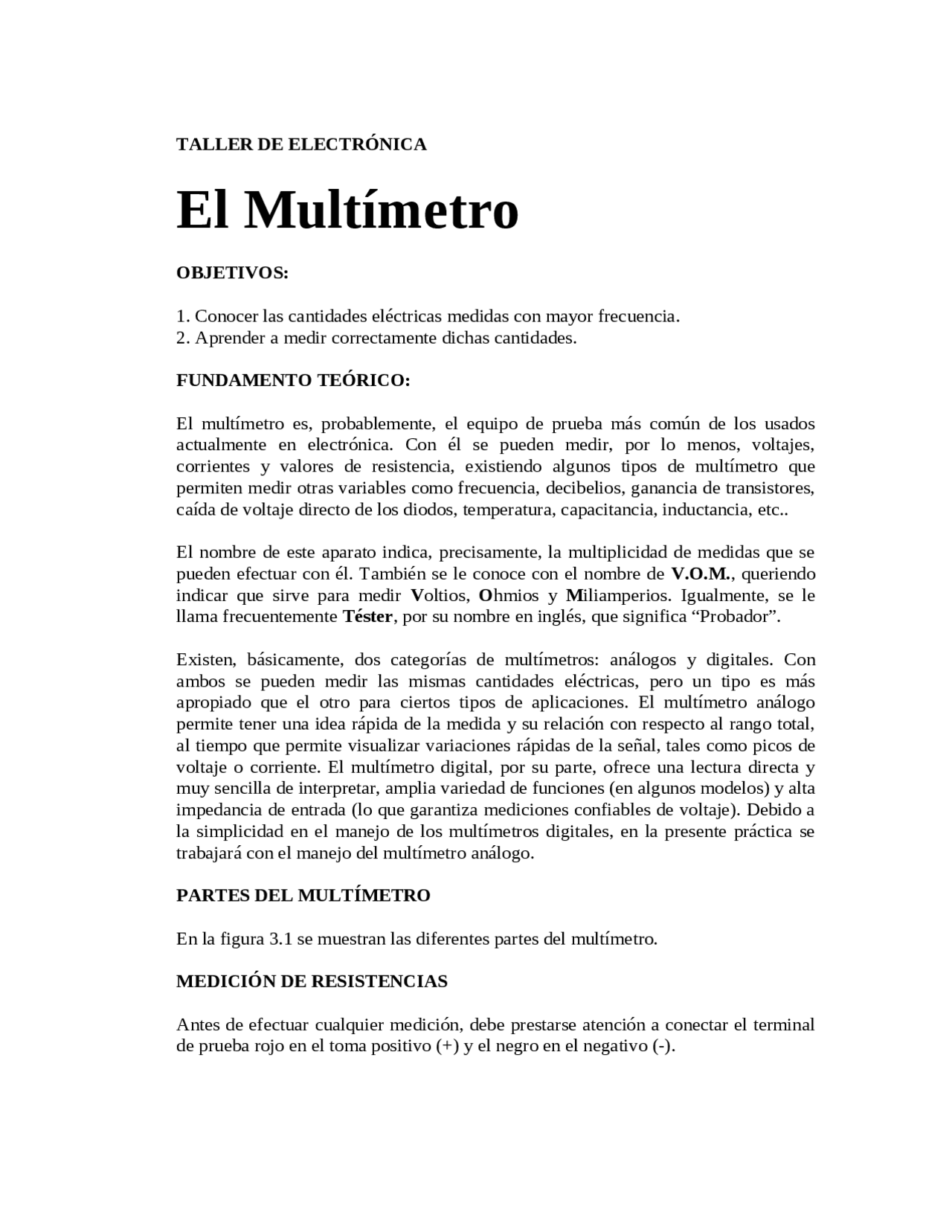

TALLER DE ELECTRÓNICA
El Multímetro
OBJETIVOS:
1. Conocer las cantidades eléctricas medidas con mayor frecuencia.
2. Aprender a medir correctamente dichas cantidades.
FUNDAMENTO TEÓRICO:
El multímetro es, probablemente, el equipo de prueba más común de los usados
actualmente en electrónica. Con él se pueden medir, por lo menos, voltajes,
corrientes y valores de resistencia, existiendo algunos tipos de multímetro que
permiten medir otras variables como frecuencia, decibelios, ganancia de transistores,
caída de voltaje directo de los diodos, temperatura, capacitancia, inductancia, etc..
El nombre de este aparato indica, precisamente, la multiplicidad de medidas que se
pueden efectuar con él. También se le conoce con el nombre de V.O.M., queriendo
indicar que sirve para medir Voltios, Ohmios y Miliamperios. Igualmente, se le
llama frecuentemente Téster, por su nombre en inglés, que significa “Probador”.
Existen, básicamente, dos categorías de multímetros: análogos y digitales. Con
ambos se pueden medir las mismas cantidades eléctricas, pero un tipo es más
apropiado que el otro para ciertos tipos de aplicaciones. El multímetro análogo
permite tener una idea rápida de la medida y su relación con respecto al rango total,
al tiempo que permite visualizar variaciones rápidas de la señal, tales como picos de
voltaje o corriente. El multímetro digital, por su parte, ofrece una lectura directa y
muy sencilla de interpretar, amplia variedad de funciones (en algunos modelos) y alta
impedancia de entrada (lo que garantiza mediciones confiables de voltaje). Debido a
la simplicidad en el manejo de los multímetros digitales, en la presente práctica se
trabajará con el manejo del multímetro análogo.
PARTES DEL MULTÍMETRO
En la figura 3.1 se muestran las diferentes partes del multímetro.
MEDICIÓN DE RESISTENCIAS
Antes de efectuar cualquier medición, debe prestarse atención a conectar el terminal
de prueba rojo en el toma positivo (+) y el negro en el negativo (-).
