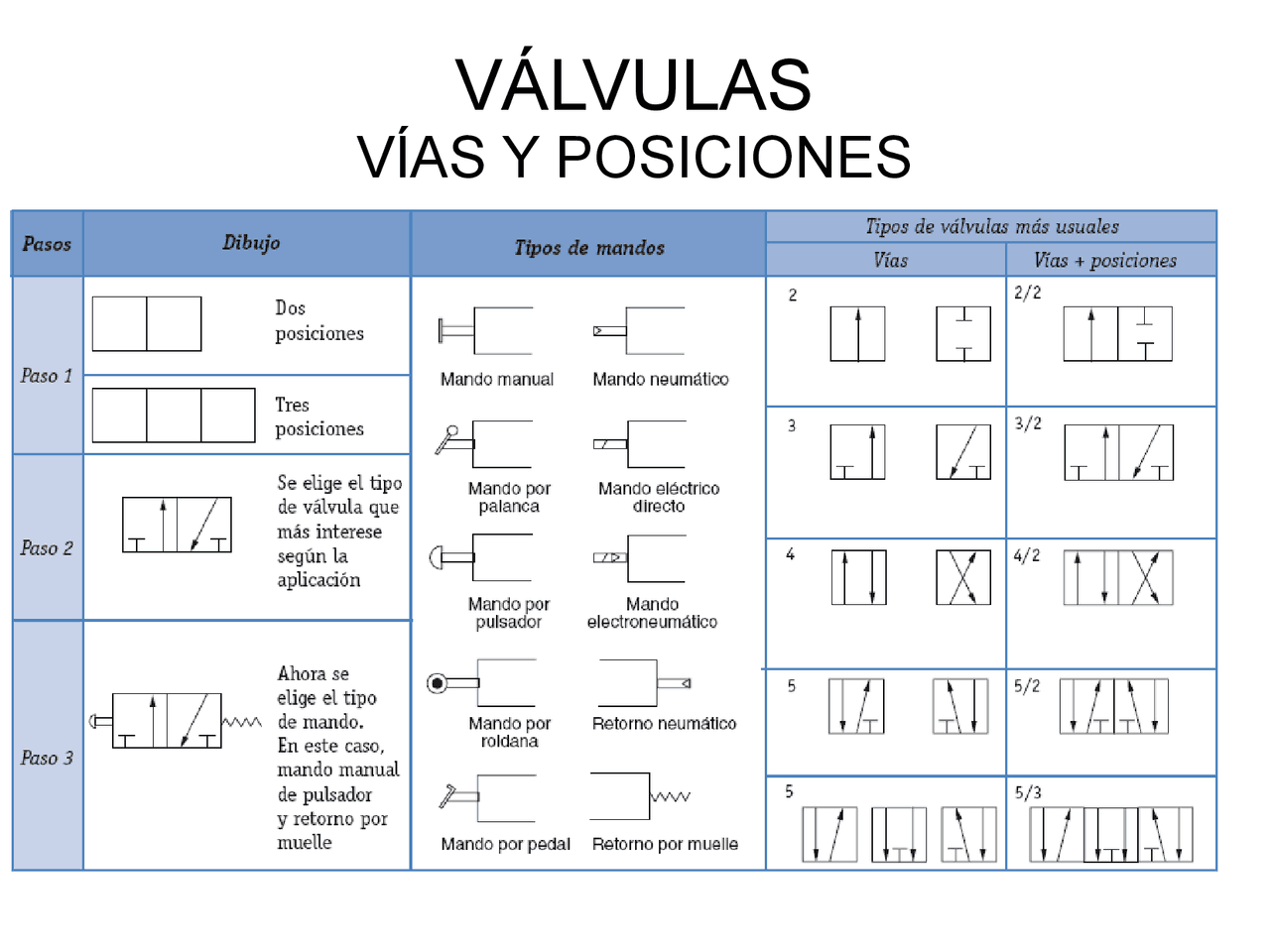

VÁLVULAS
VÍAS Y POSICIONES
Identificación de las vías de un
distribuidor
OTRAS VÁLVULAS
D Accionamiento o efectos finales
Motores Cilindros (^) Aplicación del motor neumático.
- (^) Cilindros de simple efecto: • (^) Cilindros de doble efecto: Cilindro de simple efecto. Cilindro de doble efecto.
B Circuitos neumáticos semiautomáticos
C- Circuitos neumáticos automáticos
ELEMENTOS DE UN CTO
HIDRÁULICO
● BOMBA ● FILTROS ● DISTRIBUIDORES ● RECEPTORES: CILINDROS
INSTALACIONES HIDRÁULICAS
● (^) El motor eléctrico acciona la bomba, permitiendo el giro de ésta. ● (^) La bomba se encarga de generar la presión de trabajo con el caudal requerido por los elementos de trabajo. ● (^) Los elementos de transporte, tuberías y racores, se encargan de la conducción del fluido hasta el lugar de consumo. ● (^) Los elementos de trabajo son los actuadores , tanto motores como cilindros. Para su correcto funcionamiento en el momento adecuado se encuentran elementos de regulación y control (válvulas)
POTENCIA HIDRÁULICA
● Potencia= presión * caudal Se sabe que la potencia de una máquina es igual a la fuerza por la velocidad. ● Potencia =trabajo/tiempo ● (^) Potencia = Fuerza * espacio/tiempo= Fuerza velocidad ● (^) Como F= P/S; P= PRESIÓN; S= SUPERFICIE ● (^) POTENCIA= PRESIÓNSvelocidad=PRESIÓN Se/t= PVOLUMEN/TIEMPO= PRESIÓN* CAUDAL
RESISTENCIA HIDRÁULICA
● R= 0,062* VISCOSIDAD* LONGITUD/Diametro 4 ● R=resistencia en Stokes*m/cm 4 ● L=longitud en metros de la tubería ● D= diámetro en centímetros de la tubería ● Viscosidad en stokes. ● OBS: 1 Stoke= 1 cm 2 /sg
ACOPLAMIENTO DE ELEMENTOS
HIDRÁULICOS
● La analogía entre ctos eléctricos e hidráulicos es total, por lo que es aplicable a ctos en serie, paralelo y acoplamiento mixto. ● SERIE; R= R1+R2+R3+... ● PARALELO; 1/R=1/R1+1/R2+1/R3+ .....
ELEMENTOS DE UN CTO
HIDRÁULICO
● BOMBAS HIDRÁULICAS ● (^) BOMBA DE ENGRANAJES ● BOMBA DE PISTONES ● BOMBA DE PALETAS
BOMBA DE PISTONES
VÍDEO BOMBA DE PISTONES
Página bombas neumática e hidráulica
